Винтовые компрессоры Atmos серии Albert Комфорт
Стационарные винтовые масляные электрические компрессоры Atmos серии Albert Комфорт (в шумопоглощающем кожухе)
Производительность: от 1,6 м3/мин до 2,9 м3/мин (при рабочем давлении 8 бар)
Варианты рабочих давлений: 9 бар, 10 бар и 13 бар
Мощность двигателя: от 11 до 18,5 кВт
Типовые объемы ресиверов:
500 литров
Напряжение двигателя: 400 Вольт
Вариантное исполнение: Комфорт, Комфорт плюс
Опции: Рефрижераторный осушитель
Тип охлаждения: воздушный
Тип привода: прямой
Электроподключение: 3 фазн / 50 Гц
модель |
давле ние, |
произво- дительность, |
мощ- ность, |
габариты мм., вес кг без осушителя |
габариты мм., вес кг с осушителем |
уровень шума |
E.95 |
9 | 1,60 | 11 | 2000 x 1000 х 1750, 400 |
2350 x 1000 х 1750, 435 | 67 |
E.140 - 8 |
8 | 2,70 | 15 | 2000 x 1000 х 1750, 360 |
2400 x 1000 х 1750, 590 | 69 |
E.140 - 10 | 10 | 2,30 | 15 |
2000 x 1000 х 1750, 360 | 2400 x 1000 х 1750, 590 | 69 |
E.140 - 13 | 13 | 2,00 | 15 | 2000 x 1000 х 1750, 360 | 2400 x 1000 х 1750, 590 |
69 |
E.170 - 8 | 8 | 2,90 | 18,5 |
2000 x 1000 х 1750, 370 | 2400 x 1000 х 1750, 600 |
74 |
E.170 - 10 | 10 | 2,70 | 18,5 | 2000 x 1000 х 1750, 370 | 2400 x 1000 х 1750, 600 | 74 |
E.170 - 13 | 13 | 2,40 | 18,5 |
2000 x 1000 х 1750, 370 | 2400 x 1000 х 1750, 600 | 74 |
Эта серия компрессоров Atmos выпускается только в двух исполнениях:
- "Комфорт" - стандартный вариант + шумозащитный кожух, переключение звезда-треугольник на старте и т.д...;
- "Комфорт плюс" - исполнение "Комфорт" + осушитель + дополнительная фильтрация.

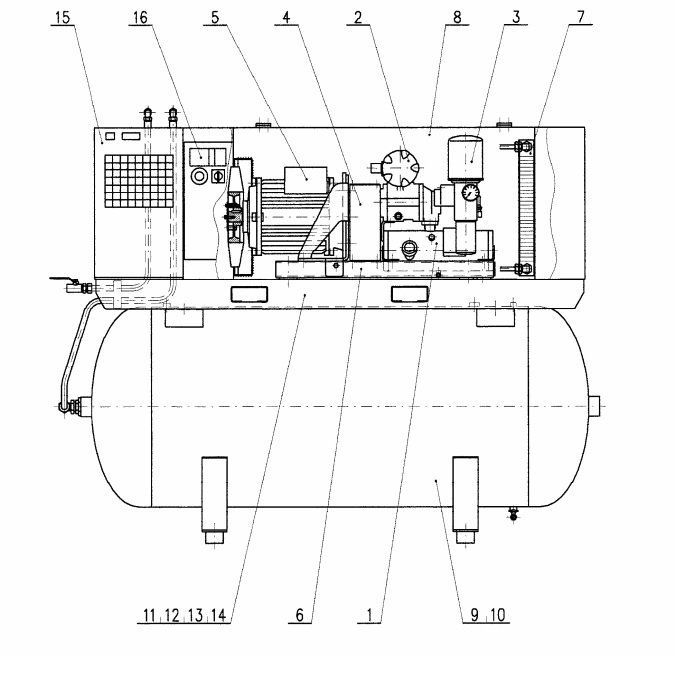

Компрессор состоит из следующих основных частей:
1) винтовой блок
2) воздушный фильтр
3) сепаратор и масляный фильтр
4) ременной привод
5) электродвигатель
6) рама
7) радиатор
8) звукозащитный кожух
9) ресивер на 500 литров (опция)
15) рефрижераторный осушитель (опция)
16) электронный блок управления AirMaster S1
Каждый компрессор подвергается испытанию на заводе-изготовителе и поставляется в состоянии готовности к установке и пуску в эксплуатацию.
СИСТЕМА ОХЛАЖДЕНИЯ
Установлен двухсекционный радиатор охлаждения с масляной и воздушной секциями.
Вентилятор охлаждения повышенной мощности закреплен на валу двигателя. Компоновка компрессоров обеспечивает оптимальные температурные режимы работы с минимальными энергозатратами.
СИСТЕМА УПРАВЛЕНИЯ
- работает по принципу «старт – стоп»
- микропроцессор AIRMASTER
С помощью системы управления производится регулировка следующих параметров:
- режим управления:
с переходом в холостой режим и остановом, непрерывный регулируемый, регулируемый;
- давление перехода в холостой режим;
- давление перехода в рабочий режим;
- время работы двигателя по схеме "звезда" при запуске;
- время работы двигателя компрессора в холостом режиме перед остановкой;
- задержка компрессора перед повторным запуском.
На жидкокристаллическом экране отображается информация:
- рабочее давление;
- температура компрессора;
- время предстоящих сервисных мероприятий
