Рефрижераторные осушители OMI (DD/EL/ED - серия)
Италия
Производительность: от 0,4 м3/мин до 11 м3/мин (при рабочем давлении 7 бар)
Точка росы сжатого воздуха: +70С
Электроподключение: 230В / 1-фазн. / 50 Гц
Максимальное рабочее давление: 16 бар, 12 бар
Потребляемая мощность: от 0,12 до 1,24 кВт
ООО "СпбФерма", г.Санкт-Петербург
Один из реализованных нами проектов по поставке винтового компрессора Fini Micro SE 508, осушителя сжатого воздуха OMI DD54 , влагосепаратора OMI SA010, фильтра OMI QF010 и ресивера РВ230 на пищевом производстве ООО "СпбФерма" (г.С-Петербург). Сжатый воздух используется для привода упаковочного автомата "Пастпак Р" в пищевом производстве.
подробнееЛаура "Бронеавтомобили", г.Санкт-Петербург
Один из реализованных нами проектов (январь 2013 г) по поставке системы подготовки сжатого воздуха для трех производственных участков компании "Лаура-Бронеавтомобили". Для участка покраски (для окрасочной камеры) мы поставили комбинацию фильтров-осушителя Walcom FSRD3, а для сборочного производства - рефрижераторный осушитель OMI EL108.
подробнееОАО "Фирма Изотерм", г.Колпино, Ленинградской области
В октябре 2013 г нами была поставлена система подготовки сжатого воздуха производства OMI (Италия) в ОАО "Фирма Изотерм".
Применение:
Система подготовки применяется для охлаждения и осушения сжатого воздуха после поршневого компрессора Remeza СБ4Ф для его подачи в пробивной центр FINN POWER E5X.
«Новгородский центр пожарной безопасности», г.Великий Новгород
В апреле 2012 г нами был поставлен вымораживающий осушитель сжатого воздуха EL36 производства OMI (Италия) в «Новгородский центр пожарной безопасности».
Применение:
Осушитель предназначен для подготовки сжатого воздуха в производстве перед его подачей на покраску баллонов огнетушителей.
Компания «Алюмстрой», г.С-Петербург
В ноябре 2010 г нами был поставлен рефрижераторный осушитель сжатого воздуха ED54 производства OMI (Италия) в компанию «Алюмстрой».
Применение:
Осушитель предназначен для подготовки сжатого воздуха перед его подачей на окрасочное производство.
«Аква продукт», пос. Щеглово, Ленинградской области
В марте 2011 г нами был поставлен рефрижераторный осушитель сжатого воздуха ED72 с комплектом фильтров производства OMI (Италия) в компанию «Аква продукт».
Применение:
Осушитель предназначен для подготовки сжатого воздуха перед его подачей на упаковочные автоматы пищевых продуктов морского происхождения.
ОАО "Грязинский культиваторный завод", Липецкая область
В марте 2012 г нами была поставлена система подготовки сжатого воздуха производства OMI (Италия) в ОАО "Грязинский культиваторный завод".
Применение:
Система подготовки применяется для осушения сжатого воздуха после компрессора для его подачи на станок лазерной резки.
ООО ТД "Советская перчаточная фабрика" г.Советск, Кировской области
В Сентябре 2012 года нами был поставлен компрессор Fini Rotar Plus 3008 с системой подготовки сжатого воздуха, состоящей из сепаратора, предварительного фильтра и рефрижераторного осушителя OMI EL180 в компанию ООО ТД"Советская перчаточная фабрика" (г.Советск, Кировской области)
В Июне 2016 года на это-же предприятие нами был поставлен еще один компрессор Fini Rotar Plus 4008 и рефрижераторный осушитель OMI ED480
подробнее| Модель | Производительность, м3/мин (т.р.+70С) |
Макс.раб. давление, бар |
Мощность, кВт |
Габаритные размеры, Д х Ш х В, мм |
Подсоединение | |
| DD 36 | 0,6 | 16 | 0,12 | 325 x 430 x 445 | 3/8'' BSP | |
| EL 54 |
0,9 | 16 | 0,17 | 370 x 430 x 430 | 1/2'' BSP | |
| DD 72 |
1,2 | 16 | 0,2 | 325 x 430 x 445 | 1/2'' BSP | |
| EL 108 |
1,8 | 16 | 0,41 | 420 х 510 х 550 | 3/4'' BSP | |
| DD 144 |
2,4 | 16 | 0,41 | 395 x 486 x 565 | 3/4'' BSP | |
| DD 180 |
3 | 16 | 0,61 | 395 x 486 x 565 | 3/4'' BSP | |
| ED 260 | 4,33 | 16 | 0,8 | 485 x 595 x 614 | 1'' BSP | |
| EL 280 |
4,6 |
16 | 0,9 | 500 х 610 х 980 | 1 1/2'' BSP |
|
| DD 340 |
5,6 |
16 | 0,6 | 485 x 595 x 614 | 1'' BSP |
|
| ED 480 |
8 |
12 | 1,24 | 780 х 720 х 1420 | 1 1/2'' BSP | |
| ED 660 |
11 |
12 | 1,24 | 780 х 720 х 1420 | 2 '' BSP |
|
 |
||||||
Эффективная компоновка теплообменника
Все модели оснащены производительным теплообменником

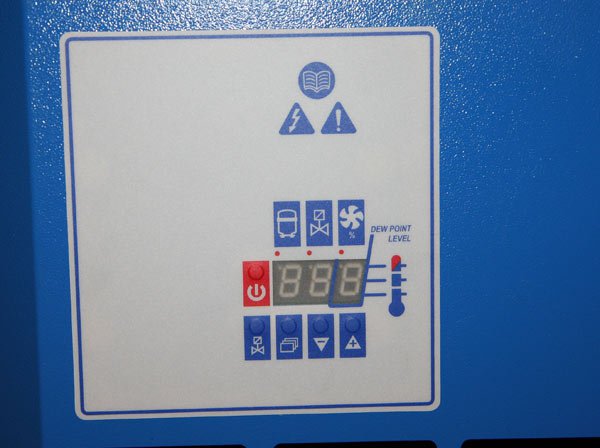

Электронная система управления
Модели ED/EL-серии могут быть оснащены электронной системой управления. Кнопочная панель обеспечивает полное управление осушителем и дает возможность доступа к его рабочим и сервисным функциям. LCD-дисплей предоставляет полный обзор рабочих параметров осушителя, а также аварийных сигналов, например, повышенное давление хладагента, повышенная температура хладагента, слишком низкая или высокая точка росы, ошибки работы компрессора, кроме того, на панели управления имеется кнопка ручного выключения и схема работы всей охлаждающей системы в целом.
Эффективный конденсатоотводчик с контролем уровня конденсата
Датчик уровня открывает дренажный клапан при определенном уровне жидкости. Во время слива конденсата потери сжатого воздуха отсутствуют. Нет потерь сжатого воздуха - экономия энергии - экономия денег.
Принципы работы рефрижераторного осушителя:
Осушение с охлаждением – это процесс, при котором сжатый воздух охлаждается хладагентом в теплообменнике. Влага, содержащаяся в сжатом воздухе, конденсируется и удаляется. Чем больше разница температур между сжатым воздухом на входе и на выходе из рефрижераторного осушителя, тем большее количество влаги конденсируется. Чем ниже температура охлаждения сжатого воздуха, тем меньшее количество влаги остаётся в нём.
Осушка осуществляется в две стадии:
Первая стадия: в теплообменнике воздух/воздух, тепло, приносимое сжатым воздухом, поглощается движущимся в противоположном направлении, уже охлаждённым воздухом. Дополнительная энергия для этого не затрачивается. На этой стадии, около 60% содержащейся в сжатом воздухе влаги, конденсируется.
Вторая фаза: сжатый воздух проходит через рефрижераторный теплообменник и охлаждается, достигая температуры конденсации. Оставшаяся влага в сжатом воздухе охлаждается, достигая давления конденсации, и автоматически удаляется. Циркуляцию хладагента обеспечивает компрессор. Этот компрессор сжимает газообразный хладагент и вытесняет его в конденсатор. В конденсаторе, он сжижается и впрыскивается через расширительный клапан в контур циркуляции хладагента, где он снова принимает газообразную форму. Для этого необходима тепловая энергия, которая удаляется из сжатого воздуха. Сжатый воздух охлаждается и достигает значения температуры соответствующей температуре конденсации.
Вместе с конденсатом удаляется большое количество масла, которое содержится в сжатом воздухе, полученном смазываемыми маслом или маслозаполненными компрессорами. Масло смешивается с водой. Эта смесь не должна сразу сливаться в канализационную систему; предпочтительнее, сначала разделить её, в соответствующем сепараторе, на воду и масло. Рефрижераторные осушители, как правило, полностью собраны и укомплектованы; они должны быть только подключены к источнику питания. Существуют рефрижераторные осушители различных размеров, отличающиеся объёмным расходом, температурой окружающей среды и температурой точки конденсации. Диапазон производительности по объёмному расходу холодильных осушителей колеблется от 15 до 6600 м3/час, достигаются температуры конденсации от +3°C или выше при температуре окружающей среды до +50°C. Потребность в мощности привода возрастает с увеличением объёмного расхода, который необходимо обеспечить; например, мощности 14,5 кВт достаточно для объёмного расхода 8000 м3/час.
В 90% случаев использование рефрижераторных осушителей наиболее выгодно с экономической точки зрения, так как необходимые затраты энергии и эксплуатационные расходы значительно ниже чем при использовании других процессов охлаждения и осушения сжатого воздуха.
