Рефрижераторные осушители SMC (IDFA - F серия)
Япония
Производительность: от 14,33 м3/мин до 22,33 м3/мин (при рабочем давлении 7 бар)
Точка росы сжатого воздуха: +30С
Давление на входе: от 1,5 до 10 бар (стандарт) ; от 1,5 до 16 бар (опция)
Электроподключение: 400В / 3-фазн. / 50 Гц
Потребляемая мощность: от 2,5 до 2,7 кВт
ОАО "ГОЗБО", г.Гатчина
Один из реализованных нами проектов (декабрь 2014 г) по поставке холодильного осушителя SMS IDFA125F-40 в ОАО "ГОЗБО" (Гатчинский опытный завод бумагоделательного оборудования).
подробнее| Модель | Производительность, м3/мин (т.р.+30С) |
Макс.раб. стандарт / опция |
Мощность, кВт |
Габаритные размеры, Д х Ш х В, мм / вес,кг |
Подсое- динение |
|
| IDFA100F-40 |
14,33 | 10 / 16 |
2,5 |
1120 х 670 х 1276 / 245 |
2'' Rc | |
| IDFA125F-40 | 18,33 | 10 / 16 |
2,7 | 1120 х 700 х 1276 / 270 |
2 1/2'' Rc |
|
| IDFA150F-40 | 22,33 | 10 / 16 | 2,7 | 1290 х 950 х 1332 / 350 |
DIN 80 |
|
 |
||||||
ОПЦИИ (для всех моделей серии F):
C - с антикоррозийным покрытием медных труб
К - на давление до 16 бар устройство автоматического конденсатаотвода имеет металлический корпус с индикатором уровня
R - со встроенным УЗО
T - с клеммным блоком для подключения выходных сигналов и дистанционного управления (стандарт для моделей IDFA 100F - IDFA 150F)
V - на давление до 16 бар с таймером для конденсатаотвода
Температура воздуха на входе в осушитель F-серии от +5 до +600С
Температура окружающей среды для осушителя F-серии от +2 до +450С
Краткое описание:
Рефрижераторные осушители SMC модельного ряда IDFA, производства Японии, обладают рядом преимуществ:
- Соответствуют международным экологическим требованиям.
- Используемые хладагенты (HFC134a, HFC407a) не разрушают озоновый слой
- Имеют простое управление
- Встроенный индикатор температуры испарителя
- Теплообменник из нержавеющей стали обеспечивает большой ресурс и низкий перепад давления
- Компактная конструкция
- Встроенное устройство автоматического отвода конденсата
- Компактная конструкция
- Встроенное устройство автоматического отвода конденсата

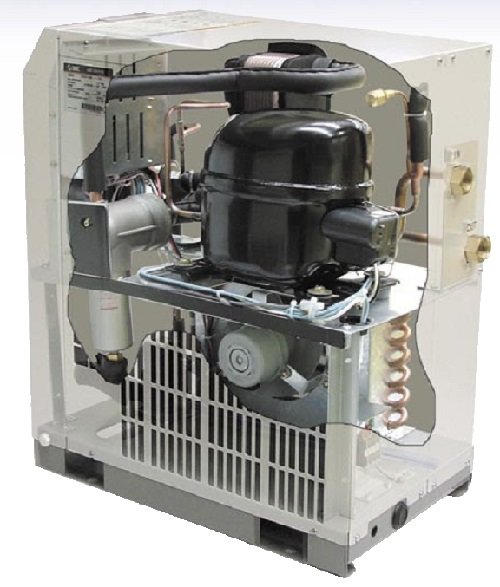

Принцип действия рефрижераторного осушителя IDFA
Насыщенный влагой сжатый воздух подаётся в воздушный теплообменник, где он предварительно охлаждается посредством холодного воздуха, выходящего из осушителя.
Затем воздух проходит через теплообменник «воздух/хладагент», где он охлаждается до точки росы +3°С.
Оба теплообменника («воздух/воздух» и «воздух/хладагент») совмещены в одном блоке. По мере охлаждения воздуха, из него выделяется влага, которая отводится при помощи устройства автоматического отвода конденсата.
Дале осушенный воздух далее возвращается в воздушный теплообменник, где он подогревается, прежде чем выйти из осушителя (исполнения IDFA E-23-A без подогрева на выходе).
Дополнительное оборудование
Предварительные влагосепараторы (SA-серия).
Предварительные влагосепараторы ("ловушки" конденсата) SA-серии предназначены для удаления конденсата из сжатого воздуха после компрессора (ресивера).
Степень удаления влаги составляет 99,9%!
Алюминиевый корпус имеет аллохромное покрытие устойчивое к короззии.
В стандартном исполнении сепаратор имеет ручной слив конденсата, но в виде опции предлагается автоматический конденсатоотводчик поплавкового типа SC-OUT.
Производительность: от 500 литров/мин до 45 000 литров/мин
Варианты рабочих давлений: 5-16 бар
Опции: автоматический конденсатоотводчик SC-OUT
Максимальное рабочее давление: 16 бар
ООО "СпбФерма", г.Санкт-Петербург
Один из реализованных нами проектов по поставке винтового компрессора Fini Micro SE 508, осушителя сжатого воздуха OMI DD54 , влагосепаратора OMI SA010, фильтра OMI QF010 и ресивера РВ230 на пищевом производстве ООО "СпбФерма" (г.С-Петербург). Сжатый воздух используется для привода упаковочного автомата "Пастпак Р" в пищевом производстве.
подробнееОАО "Фирма Изотерм", г.Колпино, Ленинградской области
В октябре 2013 г нами была поставлена система подготовки сжатого воздуха производства OMI (Италия) в ОАО "Фирма Изотерм".
Применение:
Система подготовки применяется для охлаждения и осушения сжатого воздуха после поршневого компрессора Remeza СБ4Ф для его подачи в пробивной центр FINN POWER E5X.
ОАО "Грязинский культиваторный завод", Липецкая область
В марте 2012 г нами была поставлена система подготовки сжатого воздуха производства OMI (Италия) в ОАО "Грязинский культиваторный завод".
Применение:
Система подготовки применяется для осушения сжатого воздуха после компрессора для его подачи на станок лазерной резки.
ЗАО "Вентиляционный завод Лиссант", г. С-Петербург
Один из реализованных нами проектов по поставке адсорбционного осушителя холодной регенерации Donaldson Ultrafilter MSD050 в феврале 2011 года (ЗАО "Вентиляционный завод Лиссант", г. С-Петербург).
Осушитель используется в составе технологической цепочки подготовки сжатого воздуха после винтового компрессора для его дальнейшего использования в японской установке лазерной резки. Температура точки росы сжатого воздуха после осушения достигает минус 700С. Наши специалисты разработали концепцию подготовки сжатого воздуха в виде пневматической схемы.

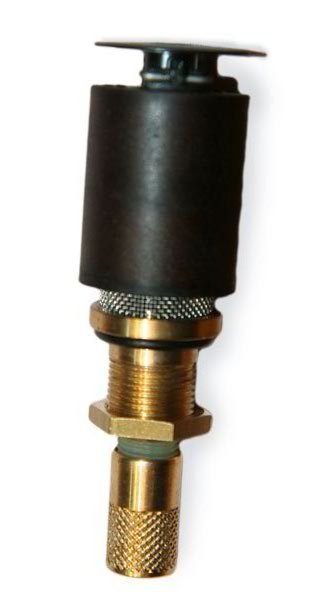

Автоматический конденсатоотводчик SC-OUT.
Автоматические конденсатоотводчики поплавкового типа SC-OUT устанавливаются внутри корпуса фильтров QF и PF cерии, а также влагосепараторов SA-серии
Производительность: от 500 литров/мин до 12 500 литров/мин
Варианты рабочих давлений: 5-16 бар
Максимальное рабочее давление: 16 бар
ОАО "Фирма Изотерм", г.Колпино, Ленинградской области
В октябре 2013 г нами была поставлена система подготовки сжатого воздуха производства OMI (Италия) в ОАО "Фирма Изотерм".
Применение:
Система подготовки применяется для охлаждения и осушения сжатого воздуха после поршневого компрессора Remeza СБ4Ф для его подачи в пробивной центр FINN POWER E5X.
ОАО "Грязинский культиваторный завод", Липецкая область
В марте 2012 г нами была поставлена система подготовки сжатого воздуха производства OMI (Италия) в ОАО "Грязинский культиваторный завод".
Применение:
Система подготовки применяется для осушения сжатого воздуха после компрессора для его подачи на станок лазерной резки.
Предварительные фильтры (QF-серия).
QF – предварительные фильтры OMI серии QF устанавливаются со стороны выходного штуцера компрессора (ресивера или предварительного влагоотделителя).
Часто используется для избежания преждевременного загрязнения и выхода из строя осушителя.
Предназначены для предварительной очистки воздуха от воды, масляной эмульсии и твердых частиц размером до 5 микрон.
Материал элемента имеет длительный срок службы.
Производительность: от 500 литров/мин до 12 500 литров/мин
Варианты рабочих давлений: 5-16 бар
Опции: автоматический конденсатоотводчик SC-OUT; индикатор перепада давления (дифференциальный манометр)
Максимальное рабочее давление: 16 бар
ООО "СпбФерма", г.Санкт-Петербург
Один из реализованных нами проектов по поставке винтового компрессора Fini Micro SE 508, осушителя сжатого воздуха OMI DD54 , влагосепаратора OMI SA010, фильтра OMI QF010 и ресивера РВ230 на пищевом производстве ООО "СпбФерма" (г.С-Петербург). Сжатый воздух используется для привода упаковочного автомата "Пастпак Р" в пищевом производстве.
подробнееОАО "Фирма Изотерм", г.Колпино, Ленинградской области
В октябре 2013 г нами была поставлена система подготовки сжатого воздуха производства OMI (Италия) в ОАО "Фирма Изотерм".
Применение:
Система подготовки применяется для охлаждения и осушения сжатого воздуха после поршневого компрессора Remeza СБ4Ф для его подачи в пробивной центр FINN POWER E5X.
«Новгородский центр пожарной безопасности», г.Великий Новгород
В апреле 2012 г нами был поставлен вымораживающий осушитель сжатого воздуха EL36 производства OMI (Италия) в «Новгородский центр пожарной безопасности».
Применение:
Осушитель предназначен для подготовки сжатого воздуха в производстве перед его подачей на покраску баллонов огнетушителей.
ОАО "Грязинский культиваторный завод", Липецкая область
В марте 2012 г нами была поставлена система подготовки сжатого воздуха производства OMI (Италия) в ОАО "Грязинский культиваторный завод".
Применение:
Система подготовки применяется для осушения сжатого воздуха после компрессора для его подачи на станок лазерной резки.
