Рефрижераторные осушители SMC (IDFA - E серия)

Япония

Производительность: от 0,2 м³/мин до 11 м³/мин (при рабочем давлении 7 бар)

Точка росы сжатого воздуха: +3⁰С

Давление на входе: от 1,5 до 10 бар (стандарт) ; от 1,5 до 16 бар (опция)

Электроподключение: 230В / 1-фазн. / 50 Гц

Потребляемая мощность: от 0,18 до 1,7 кВт

ООО "ФАМ", г. С-Петербург

Один из реализованных нами проектов (сентябрь 2016 г) по поставке холодильного осушителя SMS IDFA4E-23 в ООО "ФАМ" г. С-Петербург

подробнее

"Мануфактура-А", г.С-Петербург

Один из реализованных нами проектов по поставке винтового компрессора на ресивере Ремеза ВК7-10-270 и рефрижераторного осушителя SMC IDFA8E-23 в Мае 2016 года (швейное производство "Мануфактура-А", г.С-Петербург).

Применение:

Сжатый воздух подается на швейные машины и гладильный пресс.

подробнее

ООО "МАКСИМАТИК" , г.С-Петербург

Один из реализованных нами проектов (октябрь 2015 г - 1 шт  и ноябрь 2015 г - 1 шт) по поставке двух холодильных осушителей SMS IDFA8E-23 в роботизированный автмоечный комплекс  ООО "МАКСИМАТИК", г.С-Петербург.

подробнее

ООО "Фасадпром", г.Кузнецк, Пензенская обл

Один из реализованных нами проектов (август 2015 г) по поставке холодильного осушителя SMS IDFA8E-23 в ООО "Фасадпром", г.Кузнецк, Пензенская обл

подробнее

ООО "Иннмед", г. С-Петербург

Один из реализованных нами проектов (август 2015 г) по поставке холодильного осушителя SMS IDFA4E-23 в ООО "Иннмед" г. С-Петербург

подробнее

ООО "Евросахар", г.Челябинск

Один из реализованных нами проектов (август 2015 г) по поставке холодильного осушителя SMS IDFA4E-23 в ООО "Евросахар" (УниверКом) г.Челябинск

подробнее

ООО "Зигверк", г. С-Петербург (Siegwerk Group, Германия)

Один из реализованных нами проектов (апрель 2015 г) по поставке холодильного осушителя SMS IDFA22E-23 в ООО "Зигверк", г. С-Петербург (Siegwerk Group, Германия)

подробнее

ООО "Кубань электрощит", Краснодарский Край, пос. Южный

Один из реализованных нами проектов (январь 2015 г) по поставке холодильного осушителя SMS IDFA3E-23 в ОАО "Кубань электрощит", Краснодарский Край, пос. Южный

подробнее

ОАО МКБ "Факел", г.Москва

Один из реализованных нами проектов (сентябрь 2013 г) по поставке двух рефрижераторных осушителей SMS IDFA11E-23 в ОАО "МКБ "Факел" (г.Москва).

подробнее

ООО "ФасКон", г. С-Петербург

Один из реализованных нами проектов (март 2015 г) по поставке  рефрижераторного осушителя SMS IDFA11E-23 в ООО "ФасКон" (г.С-Петербург).

подробнее

Компания "Новметалпоставка", г. Великий Новгород

Один из реализованных нами проектов по поставке компрессора Ремеза ВК40Е-8, а также рефрижераторного осушителя SMC IDFA37-E и фильтра SMC AFF 37B-F14-T в апреле 2014 года (компания "Новметалпоставка", г. Великий Новгород).

подробнее

Модель	Производительность, м3/мин (т.р.+30С)	Макс.раб. давление, бар стандарт / опция	Мощность, кВт	Габаритные размеры, Д х Ш х В, мм / вес,кг	Подсое- динение
IDFA3E-23	0,2	10	0,18	410 х 226 х 473 / 18	3/8'' Rc
IDFA4E-23	0,4	10 / 16	0,18	453 х 270 х 498 / 22	1/2'' Rc
IDFA6E-23	0,6	10 / 16	0,18	455 х 270 х 498 / 23	3/4'' Rc
IDFA8E-23	1,08	10 / 16	0,208	485 х 270 х 568 / 27	3/4'' Rc
IDFA11E-23	1,33	10 / 16	0,385	485 х 270 х 568 / 28	3/4'' Rc
IDFA15E-23	2,0	10 / 16	0,47	603 х 300 х 578 / 46	1'' Rc
IDFA22E-23	3,03	10 / 16	0,76	775 х 290 х 623 / 54	1'' R
IDFA37E-23	4,55	10 / 16	0,76	855 х 290 х 623 / 62	1 1/2'' R
IDFA55E-23	6,5	10 / 16	1,13	855 х 470 х 800 / 100	2'' R
IDFA75E-23	11,0	10 / 16	1,7	855 х 470 х 900 / 116	2'' R

ОПЦИИ для моделей IDFA 3E - IDFA 75E :

А - без подогрева воздуха на выходе (для моделей IDFA 3E - IDFA 11E)
C - с антикоррозийным покрытием медных труб
К - на давление до 16 бар устройство автоматического конденсатаотвода имеет металлический корпус с индикатором уровня (для моделей IDFA 6E - IDFA 37E)
L -  на давление до 16 бар устройство автоматического конденсатаотвода для больших расходов
R - со встроенным УЗО
T - с клеммным блоком для подключения выходных сигналов и дистанционного управления
V - на давление до 16 бар с таймером для конденсатаотвода

Температура воздуха на входе в осушитель E-серии от +5 до +50⁰С
Температура окружающей среды для осушителя E-серии от +2 до +40⁰С

Краткое описание:

Рефрижераторные осушители SMC модельного ряда IDFA, производства Японии, обладают рядом преимуществ:
- Соответствуют международным экологическим требованиям.
- Используемые хладагенты (HFC134a, HFC407a) не разрушают озоновый слой
- Имеют простое управление

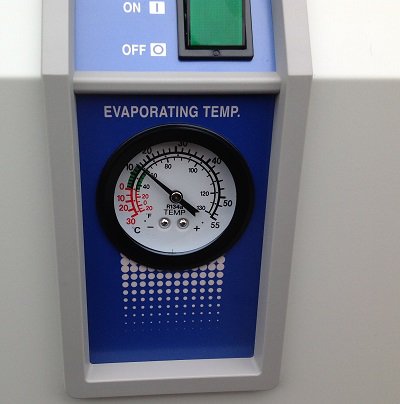

- Встроенный индикатор температуры испарителя

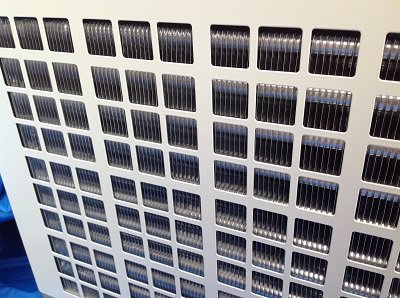

- Теплообменник из нержавеющей стали обеспечивает большой ресурс и низкий перепад давления

- Компактная конструкция
- Встроенное устройство автоматического отвода конденсата
- Компактная конструкция
- Встроенное устройство автоматического отвода конденсата

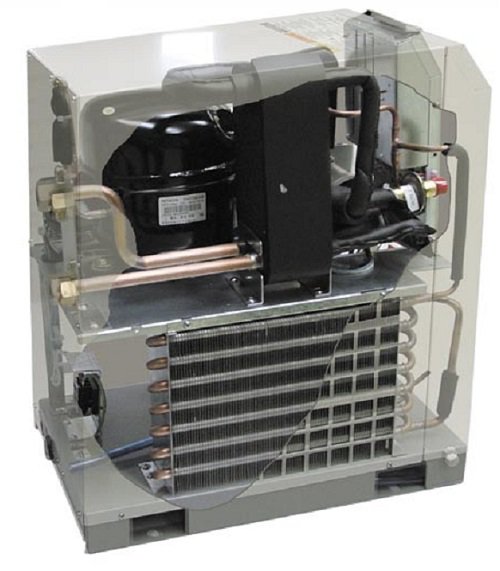

Принцип действия рефрижераторного осушителя IDFA
Насыщенный влагой сжатый воздух подаётся в воздушный теплообменник, где он предварительно охлаждается посредством холодного воздуха, выходящего из осушителя.
Затем воздух проходит через теплообменник «воздух/хладагент», где он охлаждается до точки росы +3°С.

Оба теплообменника («воздух/воздух» и «воздух/хладагент») совмещены в одном блоке. По мере охлаждения воздуха, из него выделяется влага, которая отводится при помощи устройства автоматического отвода конденсата.
Дале осушенный воздух далее возвращается в воздушный теплообменник, где он подогревается, прежде чем выйти из осушителя (исполнения IDFA E-23-A без подогрева на выходе).

Дополнительное оборудование

Предварительные фильтры (QF-серия).



QF – предварительные фильтры OMI серии QF устанавливаются со стороны выходного штуцера компрессора (ресивера или предварительного влагоотделителя).
Часто используется для избежания преждевременного загрязнения и выхода из строя осушителя.
Предназначены для предварительной очистки воздуха от воды, масляной эмульсии и твердых частиц размером до 5 микрон.
Материал элемента имеет длительный срок службы.

Производительность: от 500 литров/мин до 12 500 литров/мин

Варианты рабочих давлений: 5-16 бар

Опции: автоматический конденсатоотводчик SC-OUT; индикатор перепада давления (дифференциальный манометр)

Максимальное рабочее давление: 16 бар
