Адсорбционные осушители DonaIdson Ultrafilter

Адсорбционные осушители DonaIdson Ultrafilter

Адсорбционные осушители Donaldson позволяют получать сжатый воздух, влажность которого варьируется от 0,88 г/м3 до 0,0033 г/м3 (температура точки росы от минус 200С до минус 700С). Пропускная способность составляет от 5 до 8750 м3/час, максимальное рабочее давление 16 атм.

Адсорбционные осушители Donaldson делятся на два семейства: с холодной регенерацией и с горячей регенерацией.

подробнее

Принцип работы адсорбционного осушителя DONALDSON:
Сжатый воздух поступает на вход осушителя и проходит через предварительный фильтр. На этом этапе из газа удаляются твердые частицы и конденсат.
Конденсат сбрасывается с помощью автоматического конденсатоотводчика. Через нижний маятниковый клапан  газ поступает в адсорбционную колонну , в которой осушается до заданной точки росы. Через верхний маятниковый клапан газ подается на финальный фильтр, где задерживаются мелкие частицы адсорбента, которые возможно могли попасть в сжатый воздух. Затем газ поступает на выход и далее -  к конечному потребителю.
 Пока одна колонная находится в стадии адсорбции, другая колонна регенерируется. Для этого часть осушенного газа расширяется до атмосферного давления с помощью перфорированной мембраны и проходит через адсорбционную колонну, находящуюся в стадии регенерации. Далее газ через соленоидный клапан и глушитель выбрасывается в атмосферу.

Опция:

Постоянный контроль точки росы на выходе осушителя, новейшая система контроля Ultraconomy, определяет количество поступающей на входе влаги и оптимально подстраивает время, когда осушитель
должен переключиться в режим регенерации, при обеспечении постоянной точки росы.

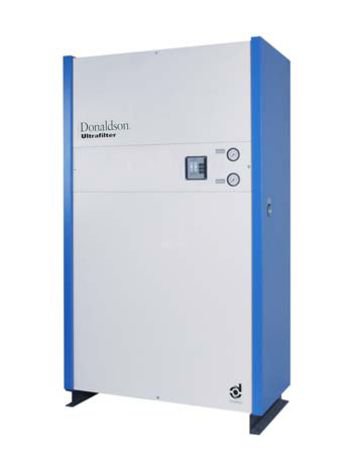

Адсорбционные осушители Donaldson Ultrafilter холодной регенерации

компрессорное оборудование

Этот тип осушителей имеет отличия по температуре точки росы по сжатому воздуху:
Серия HED минус 20оС (содержание влаги в сжатом воздухе, после осушителя - 0,88 г/м3);
Серия ALD минус 40оС (содержание влаги в сжатом воздухе, после осушителя - 0,117 г/м3);
Серия MSD минус 70оС (содержание влаги в сжатом воздухе, после осушителя - 0,0033 г/м3).
Каждый осушитель имеет встроенный входной и выходной фильтр.

Производительность: от 5 м3/час до 1000 м3/час (при рабочем давлении 7бар)

Вариантное исполнение: Электронная система контроля и управления точкой росы Ultraconomy

Электроподключение: 230В / 1-фазн. / 50 Гц

Максимальное рабочее давление: 16 бар

ЗАО "Вентиляционный завод Лиссант", г. С-Петербург

Один из реализованных нами проектов по поставке адсорбционного осушителя холодной регенерации Donaldson Ultrafilter MSD050 в феврале 2011 года (ЗАО "Вентиляционный завод Лиссант", г. С-Петербург).
Осушитель используется в составе технологической цепочки подготовки сжатого воздуха после винтового компрессора для его дальнейшего использования в японской установке лазерной резки. Температура точки росы сжатого воздуха после осушения достигает минус 700С.  Наши специалисты разработали концепцию подготовки сжатого воздуха в виде пневматической схемы.

подробнее
подробная информация

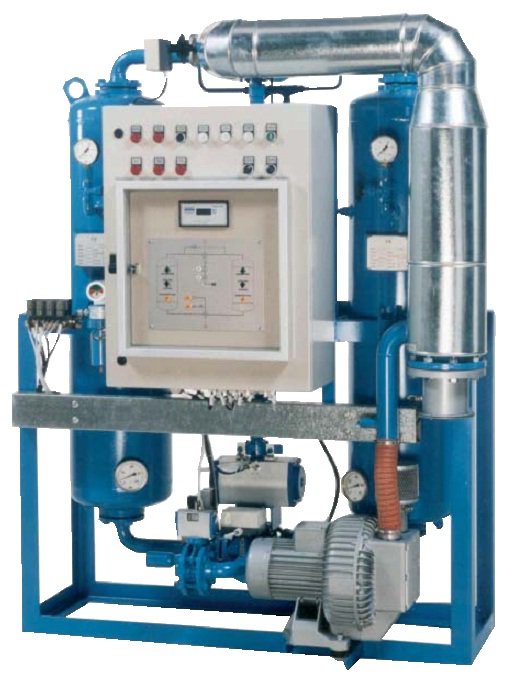

Адсорбционные осушители Donaldson Ultrafilter горячей регенерации

компрессорное оборудование

Серия HRE, для охлаждения адсобента часть потока осушенного воздуха расширяется до атмосферного и поступает на адсорбент. После охлаждения на колонну подаётся давление и колонна, которая находилась на регенерации, начинает работать в фазе адсорбции, а вторая колонна, наоборот, начинает регенерироваться. Средние потери на регенерацию оставляют не более 2%.
Серия HRG, для охлаждения адсорбента, воздух берётся из атмосферы при отключенном электронагревателе и поступает в колонну сверху вниз, совпадая с направлением потока осушённого воздуха. Потери сжатого воздуха отсутствуют.
Серия HRS, для охлаждения адсорбента,  воздух берётся из атмосферы при отключенном электронагревателе и поступает в колонну снизу ввверх против направления потока осушенного воздуха. Потери сжатого воздуха отсутствуют.

Производительность: от 375 м3/час до 13 600 м3/час (при рабочем давлении 7бар)

Вариантное исполнение: Электронная система контроля и управления точкой росы Ultraconomy; паровой или водяной теплообменник

Электроподключение: 380В / 3-фазн. / 50 Гц

Максимальное рабочее давление: 16 бар

подробная информация
