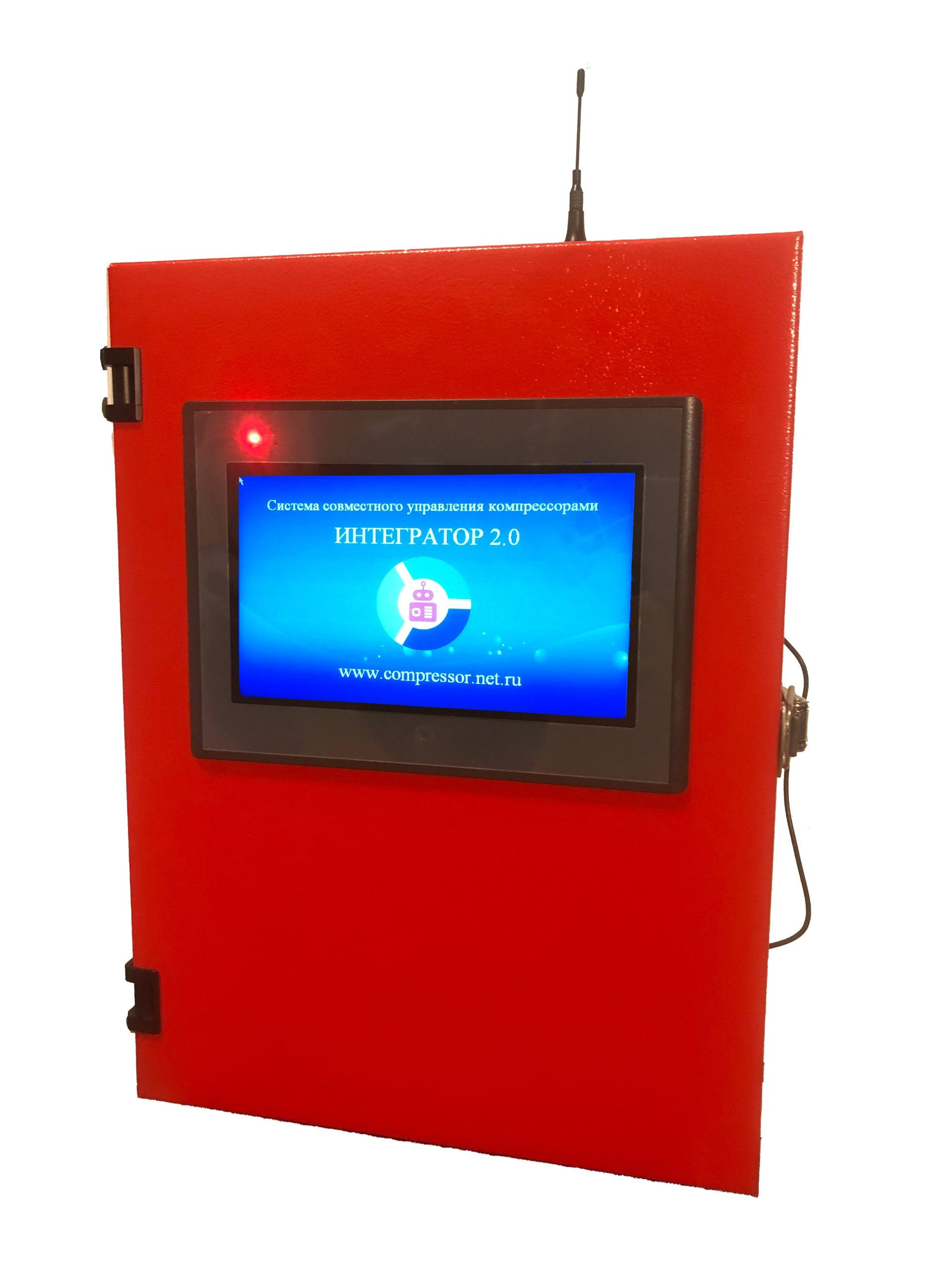

Блок совместного управления компрессорный ИНТЕГРАТОР 2.0

Россия
С помощью настроек можно контролировать работу от 1-го до 8-ми воздушных компрессоров: остановку, загрузку и разгрузку. Также контролировать оборудование для подготовки сжатого воздуха, такое как холодильные осушители: контролировать готовность к запуску, осуществлять запуск и остановку;

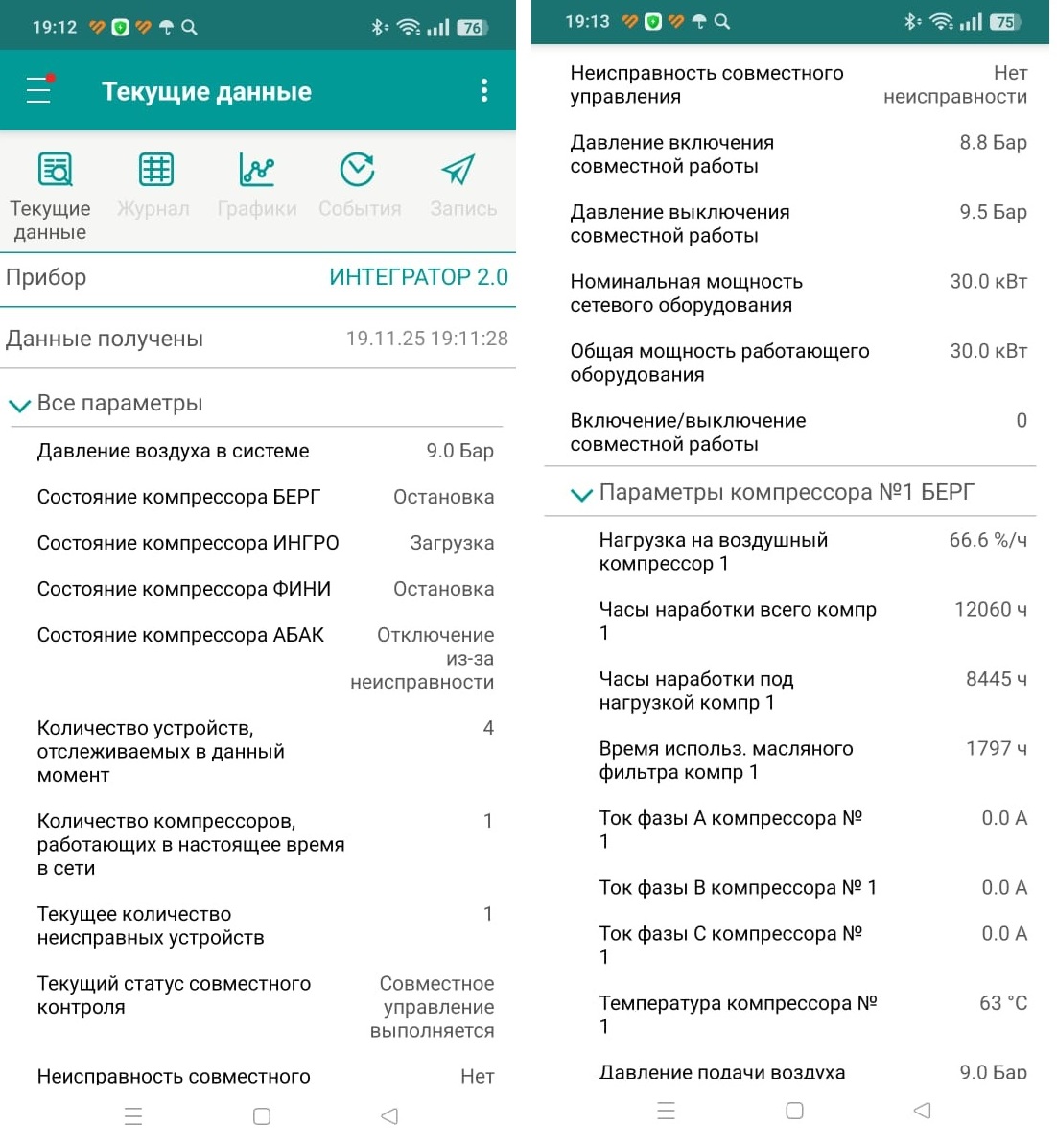

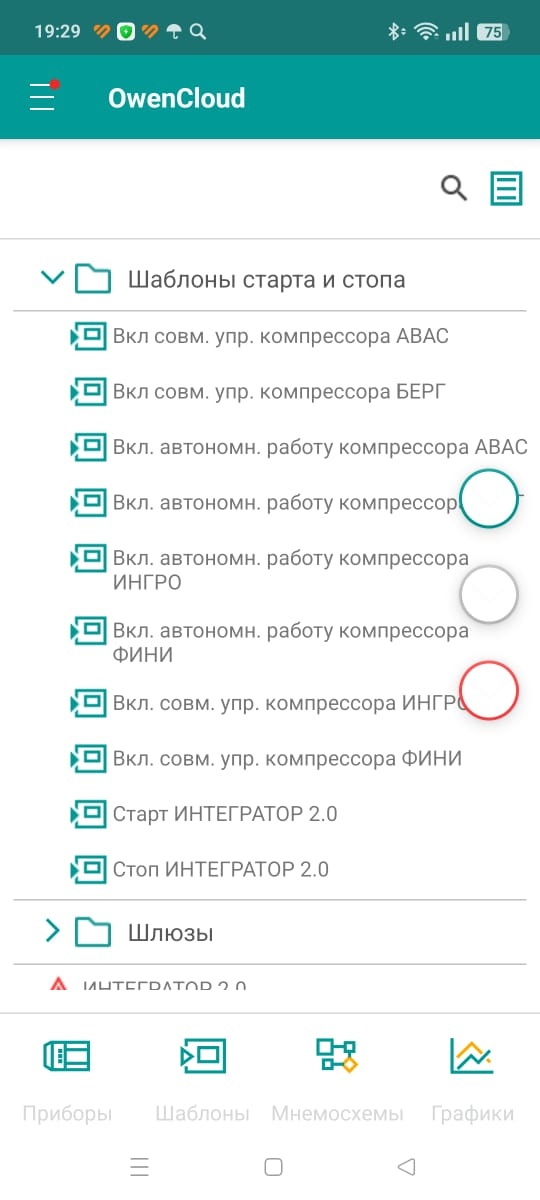

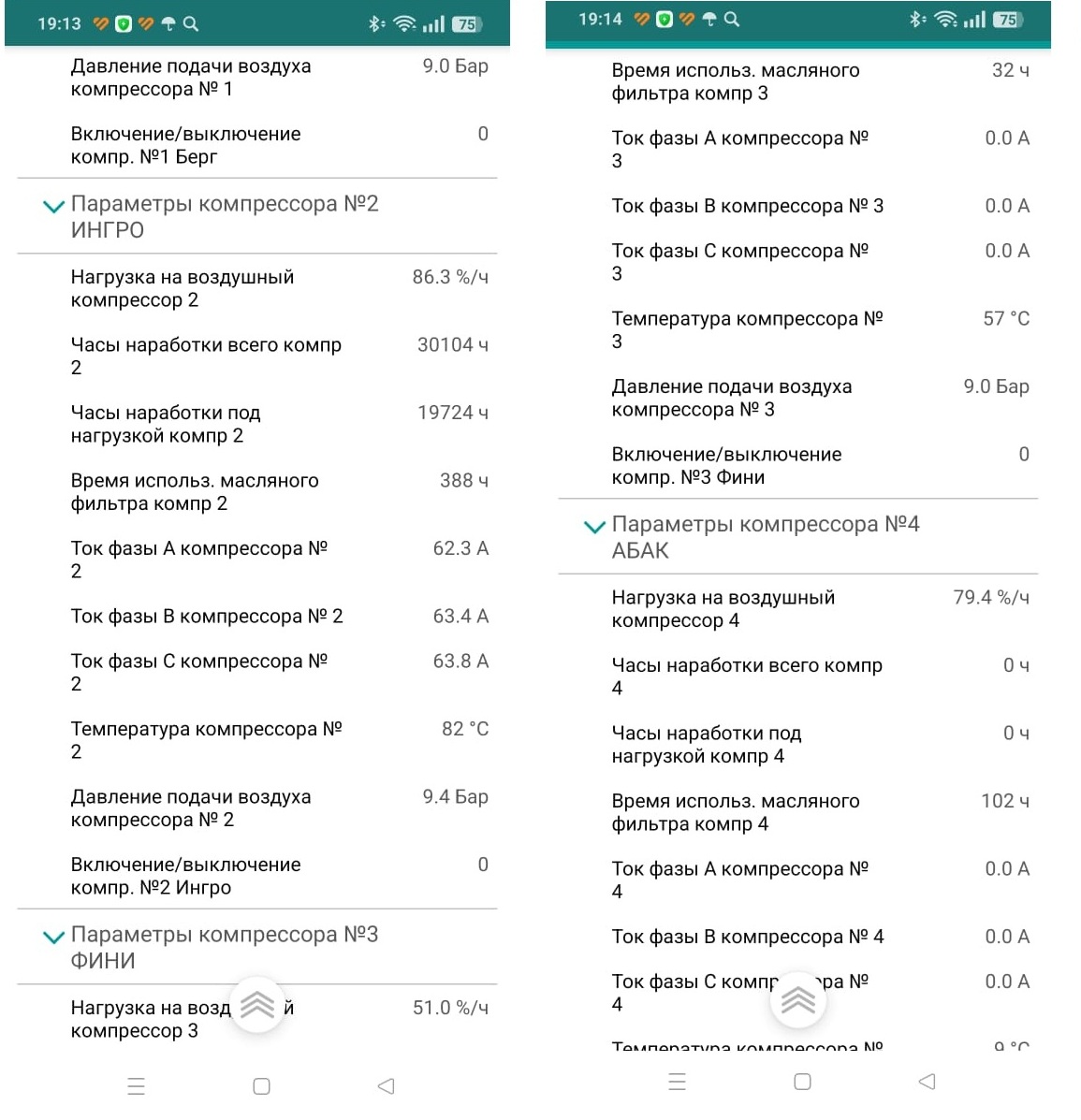

Пользователи могут удаленно просматривать состояние совместного управления и рабочие параметры устройства в сети через мобильный телефон. Авторизованные пользователи могут запускать или останавливать совместное управление работой удаленно через мобильный телефон.
Поддерживает получение рабочего состояния воздушного компрессора через протокол RS 485 для компрессоров с контроллерами MAM-серии, или получение рабочего состояния воздушного компрессора через входы/выходы переключателя удаленного управления компрессором в контроллерах других производителей.
1. Описание системы

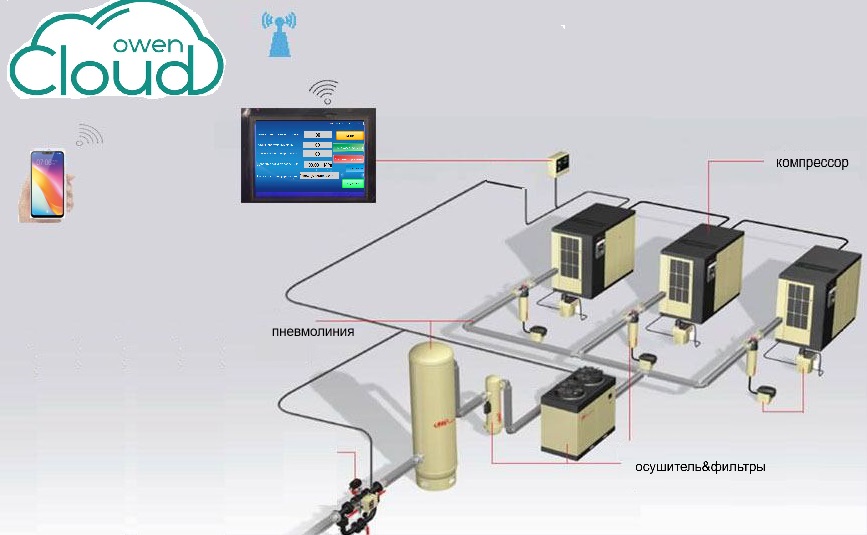

Блок управления совместной работой винтовых компрессоров ИНТЕГРАТОР 2.0 - это программируемая платформа, предназначенная для сетевой работы с несколькими воздушными компрессорами. Система имеет следующие преимущества.
1. С помощью настроек можно контролировать работу от 1-го до 8-ми воздушных компрессоров: остановку, загрузку и разгрузку. Также контролировать оборудование для подготовки сжатого воздуха, такое как холодильные осушители: контролировать готовность к запуску, осуществлять запуск и остановку;
2. Пользователи могут удаленно просматривать состояние совместного управления и рабочие параметры устройства в сети через мобильный телефон. Авторизованные пользователи могут запускать или останавливать совместное управление работой удаленно через мобильный телефон.
3. Поддерживает получение рабочего состояния воздушного компрессора через протокол RS 485 для компрессоров с контроллерами MAM-серии, или получение рабочего состояния воздушного компрессора через входы/выходы переключателя удаленного управления компрессором в контроллерах других производителей.
4. Простой запуск совместного управления. Через некоторое время после запуска можно ограничить количество работающих в сети компрессоров, чтобы предотвратить работу большего количества оборудования, чем требуется в данный момент, и может привести к лишним расходам, и отходам производства. Когда совместный запуск компрессоров только начинается и давление в пневмосети недостаточно, то можно использовать больше источников сжатого воздуха для быстрого набора давления.
5. При совместном управлении количество работающего оборудования в сети может быть ограничено, чтобы предотвратить включение большего количества оборудования, когда давление в сети недостаточно, что окажет благотворное влияние на электросеть пользователя. Это может быть важным если электрическая мощность на производстве недостаточная.
Также в процессе совместного управления количество оборудования, работающего в холостом режиме загрузки может быть ограничена, что позволяет экономить энергию и деньги пользователей. ;
6. Во время совместного управления количество устройств, работающих без нагрузки (в режиме холостого хода), может быть ограничено, что позволяет экономить энергию и деньги пользователей.
7. Поддерживает режим "приоритета накопленного времени работы", и режим "назначенного приоритета последовательности". В режиме "приоритета накопленного времени" работы он поддерживает приоритетную работу компрессоров с частотным преобразователем для достижения постоянного напряжения в электросети пользователя. При выборе "назначенного приоритета последовательности" можно установить различные приоритеты работы компрессоров с понедельника по воскресенье.
8. При прекращении совместного управления поддерживается автоматическая отправка команд на выключение всем устройствам в сети, через определенные промежутки времени. Это обеспечивает выключение всех компрессоров в одно нажатие символа на экране.
9. Совместная система управления может автоматически накапливать данные об общем времени работы, времени работы по нагрузкой и текущее время работы воздушного компрессора в сети. Можно рассчитать коэффициент нагрузки каждого устройства для экономии энергии.
10. Когда совместная система управления обнаруживает, что компрессор в сети не находится под контролем (из-за потери связи, аварии и поч...), то она пропустит это устройство в течение установленного времени и найдет другие компрессоры в сети, готовые к работе. Это предотвращает блокировку всей сети неконтролируемыми устройствами.
11. Блок совместного управления имеет 200 записей журнала, в которых записываются последние 200 сведений о запуске и остановке совместного управления, а также команды управления, активно отправляемые с экрана блока совместного управления, для просмотра пользователями.
12. Сенсорный экран имеет два интерфейса 485, которые используются для считывания данных воздушного компрессора и загрузки данных в систему DCS. Связь между сенсорным экраном и воздушным компрессором осуществляется через порт RS485-1. Интерфейс RS485-2 используется для сенсорного экрана и центрального управления (например интернет-шлюза типа ОВЕН ПМ210). Центральный процессор может считывать рабочее состояние воздушного компрессора с совместным управлением и текущее рабочее состояние экрана с совместным управлением через RS485-2.
2. Интерфейс, сопутствующие параметры и функции.

2.1 Загрузочный интерфейс
После запуска сенсорного экрана сначала выполняется самотестирование, а после его прохождения отображается интерфейс, показанный на следующем рисунке (рис. 2.11). После периода задержки, в зависимости от количества машин мониторинга, установленных пользователем (можно установить от 1 до 8), автоматически переключается на соответствующий интерфейс.
Рисунок 2.1.1 Система мониторинга экрана совместного управления
2.2. Совместный интерфейс управления и мониторинга.

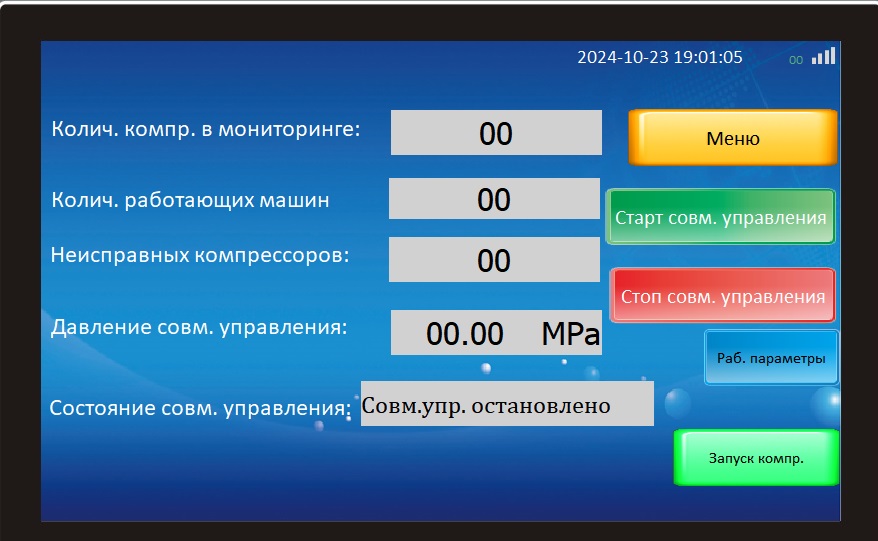

Интерфейс мониторинга совместного управления выглядит как показано ниже:
Рисунок 2.2.1
Через этот интерфейс пользователи могут просматривать текущий статус работы компрессоров в совместном управлении, давление в сети, и т. д.;
Вы можете использовать функциональные кнопки для входа в интерфейс выбора меню, интерфейс рабочих параметров, запуск совместного управления, остановку совместного управления и т. д.
2.3 Интерфейс рабочих параметров

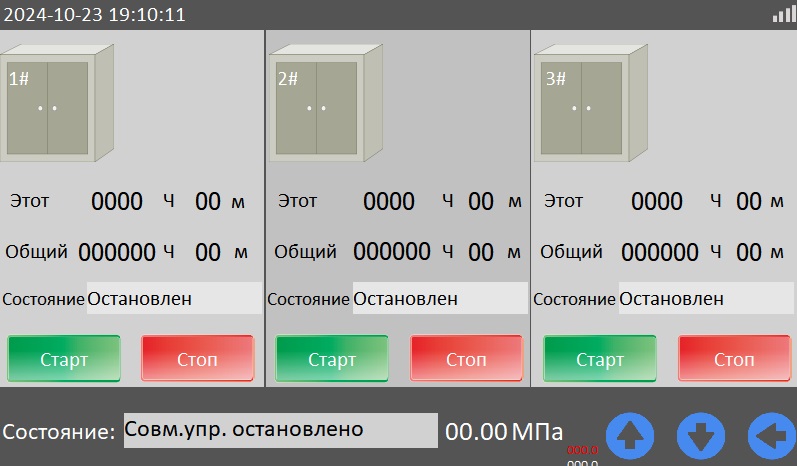

1. Интерфейсы, связанные с контролем работы оборудования и состоянием совместного управления.
Как показано на рисунке 2.2.1, пользователь нажимает кнопку «Параметры работы», и система входит в интерфейс подробных параметров работы устройства в соответствии с количеством машин мониторинга, установленным пользователем, как показано на рисунке 2.3.1 ниже. На этом рисунке показано, что количество машин мониторинга, соответствующих интерфейсу, равно 3.

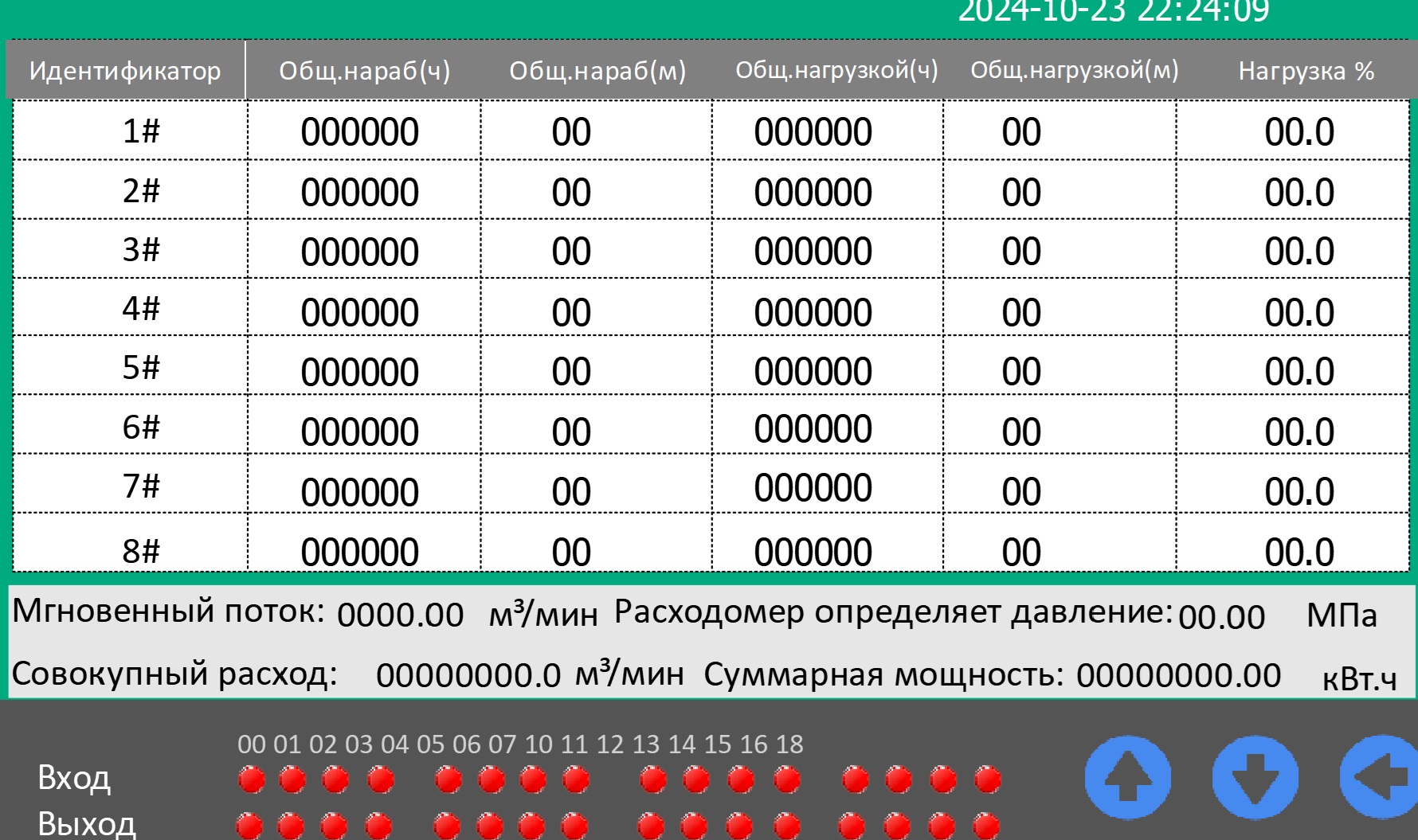

В этом интерфейсе отображается общее время работы воздушного компрессора в сети, накопленное ПЛК, текущее время работы, рабочее состояние и т. д., а кнопки запуска и остановки предназначены для того, чтобы пользователь мог вручную запустить или остановить работу работа воздушного компрессора в сети. Нижняя часть окна используется для отображения информации, связанной с совместным управлением. Когда совместное управление работает, отображается время простоя совместного управления и текущий статус совместного управления, а также подсказки, связанные с логикой работы совместного управления, что делает его более удобным. удобно для пользователей для отладки совместного управления.
Рисунок 2.3.1
2. Интерфейс, связанный с скоростью загрузки
Как показано на рисунке 2.3.1.1, пользователь может нажать кнопку со стрелкой «Вниз», чтобы войти в интерфейс, связанный со скоростью загрузки и состоянием ввода и вывода. Этот интерфейс отображает общее время работы, общее время работы под нагрузкой и параметры скорости загрузки воздушных компрессоров в сети. Скорость загрузки указана в % = общее время работы под нагрузкой /общее время работы.
Система мониторинга экрана совместного управления

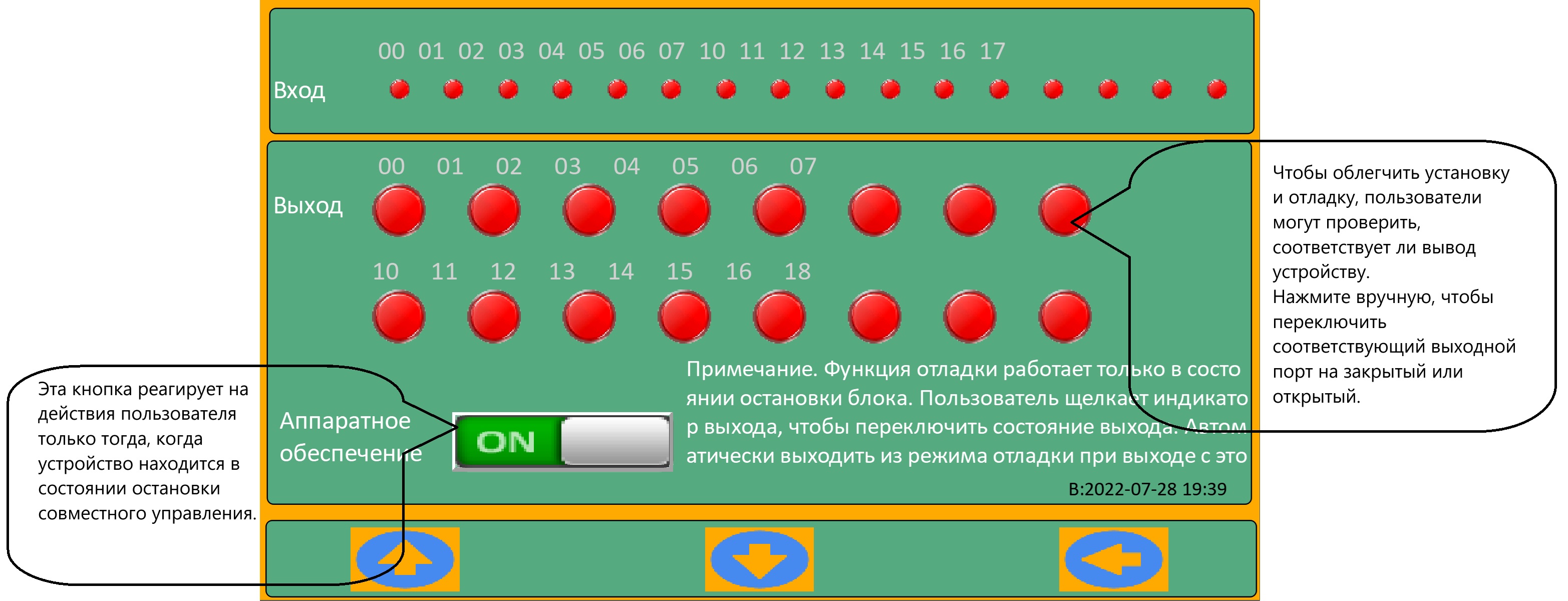

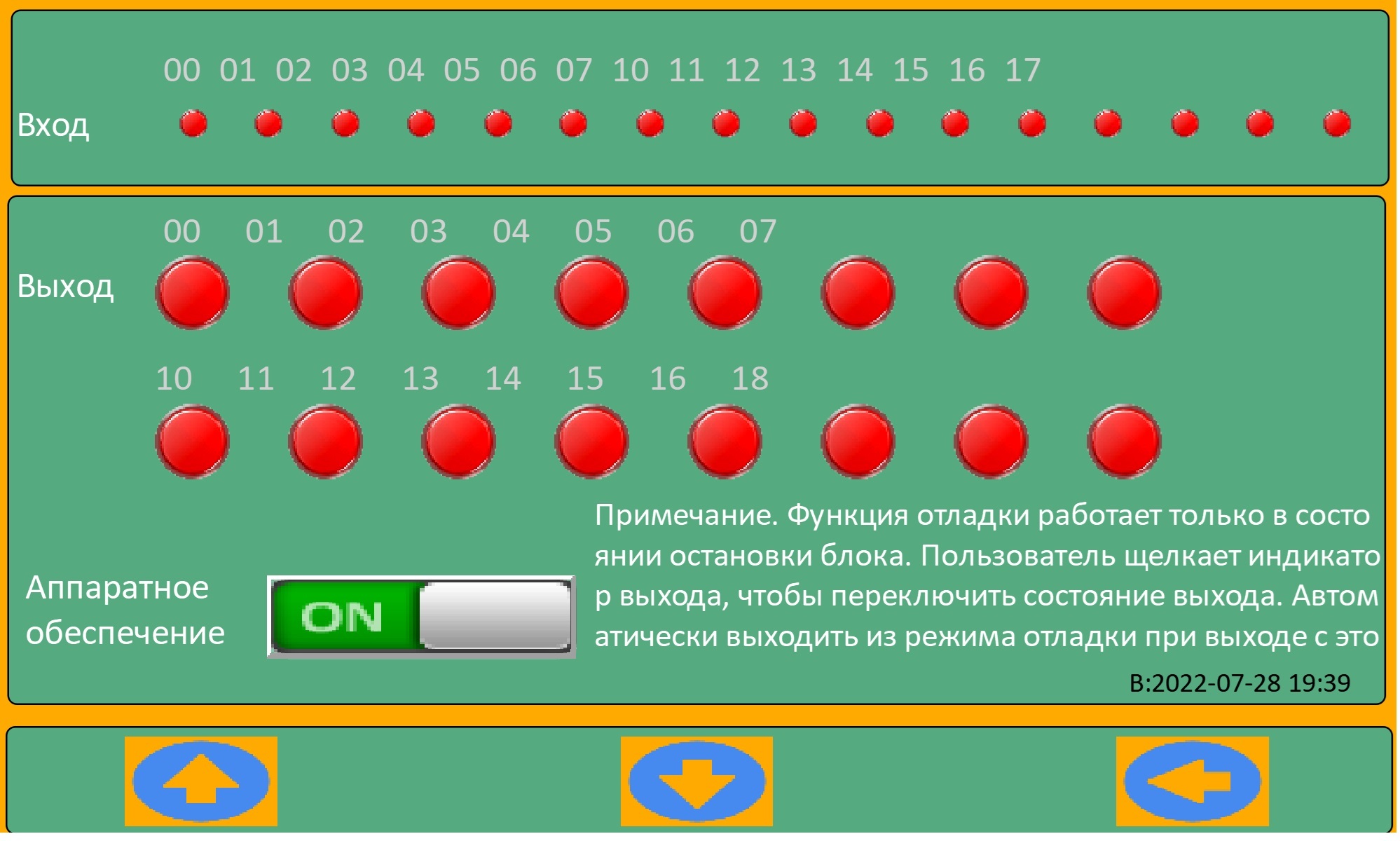

Порты ввода и вывода используются пользователями для проверки условий закрытия и открытия входных и выходных переключателей при отладке оборудования. Когда световой индикатор серо-белый, это означает, что соответствующий переключатель разомкнут. Когда он красный, это означает, что соответствующий переключатель закрыт.
Рисунок 2.3.2

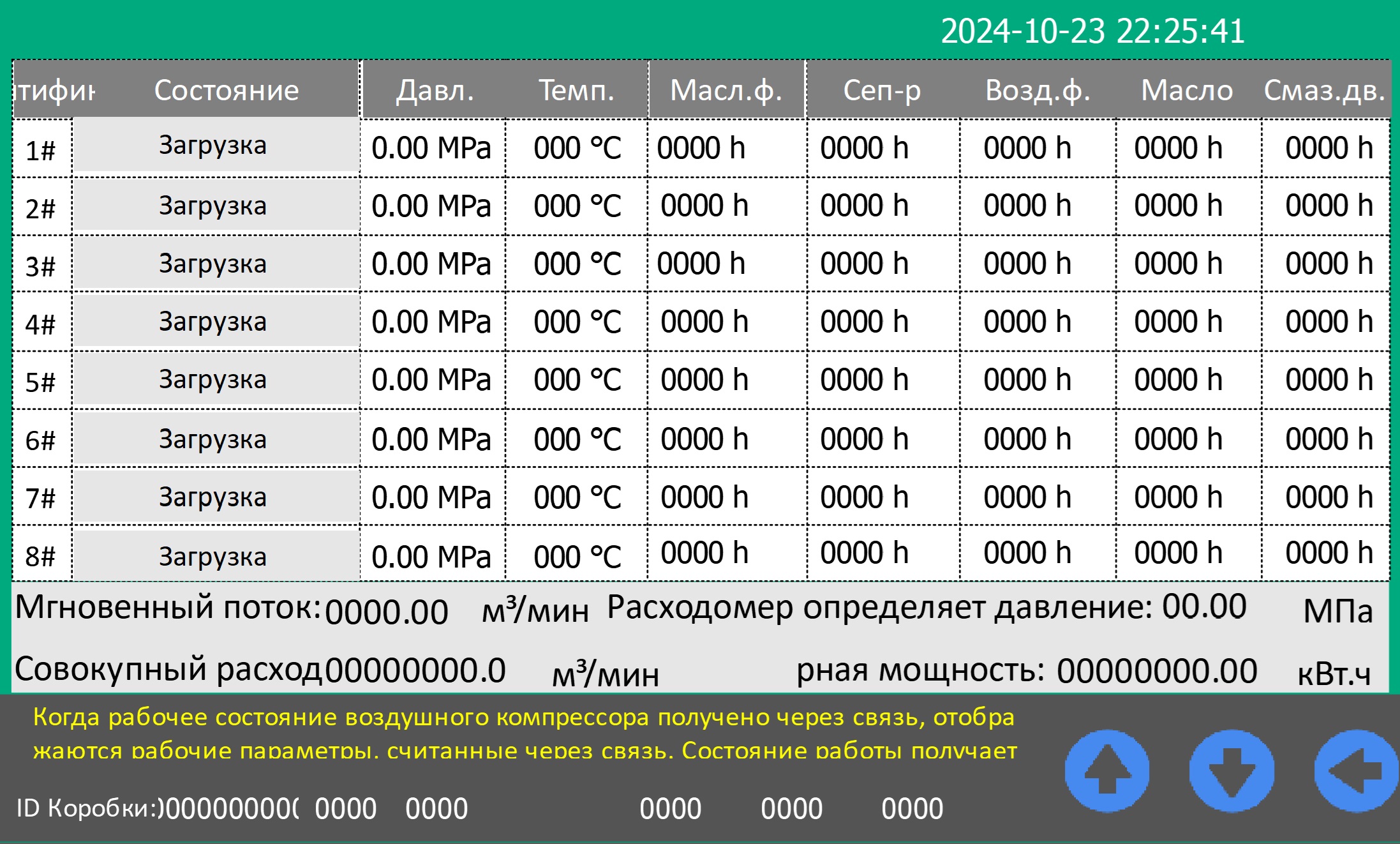

3. Рабочее состояние, интерфейсы, связанные с расходными материалами под давлением и температурой.
Как показано на рисунке 3.2.1, пользователь нажимает кнопку «Вниз», чтобы войти в рабочее состояние и интерфейс, связанный с расходными материалами, работающими под давлением и температурой.
Если рабочее состояние воздушного компрессора в сети считывается через протокол связи RS485, то давление, температура, расходные материалы и т. д., считанные через эту связь, будут отображаться на экране для проверки пользователями.
Если связь с компрессорами осуществляется через контактные переключатели, то будет отражаться только рабочее состояние определенного компрессора.
Соответствующий интерфейс показан на рисунке ниже. Продолжайте нажимать клавишу стрелка ВВЕРХ, и система автоматически вернется к интерфейсу мониторинга (рис. 2.2.1).
Рисунок 2.3.3
2.4 Знакомство с интерфейсом выбора меню и разрешениями на операции

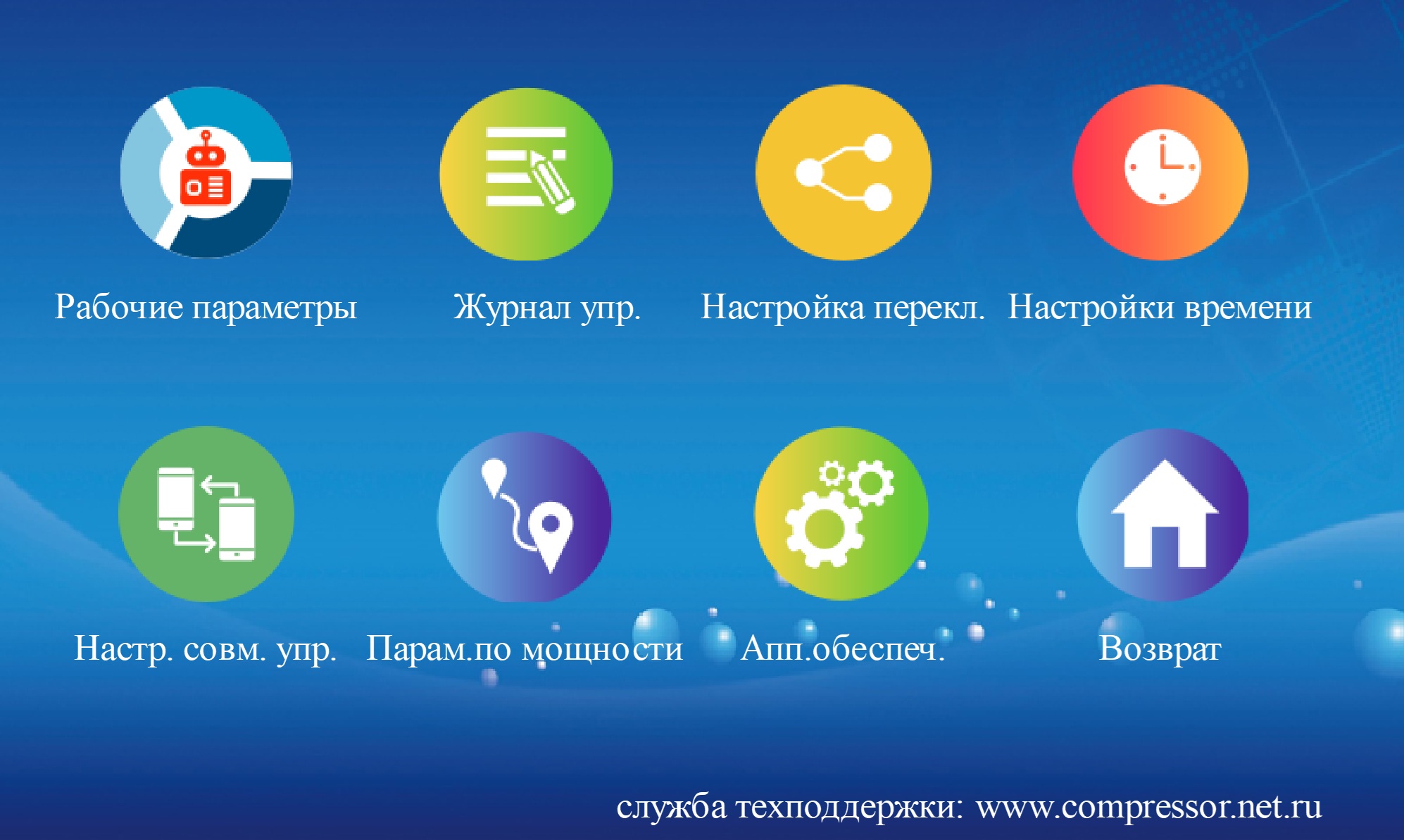

При нажатии на кнопку «Меню» в интерфейсе мониторинга (рис. 2.2.1) открывается интерфейс выбора меню. Как показано ниже.
Рисунок 2.4.1
Выбрав интерфейс через меню, пользователь может войти в интерфейс просмотра журнала управления, интерфейс настройки значения переключения, интерфейс настройки времени работы, интерфейс настройки параметров совместного управления и интерфейс, связанный с отладкой оборудования. Нажмите кнопку возврата, чтобы вернуться к интерфейсу мониторинга.
Пользователи системы делятся на три уровня, а именно:
1. Пользователи оборудования: 2022. После проверки пароля вы можете войти в интерфейс настройки совместного управления.
2. Администратор оборудования:пароль 2-го уровня. После проверки пароля вы можете войти в интерфейс настройки значения переключения, интерфейс настройки времени работы и интерфейс настройки совместного управления.
3. Отладка оборудования: пароль 3-го уровня. После проверки пароля вы можете войти во все интерфейсы, требующие проверки пароля

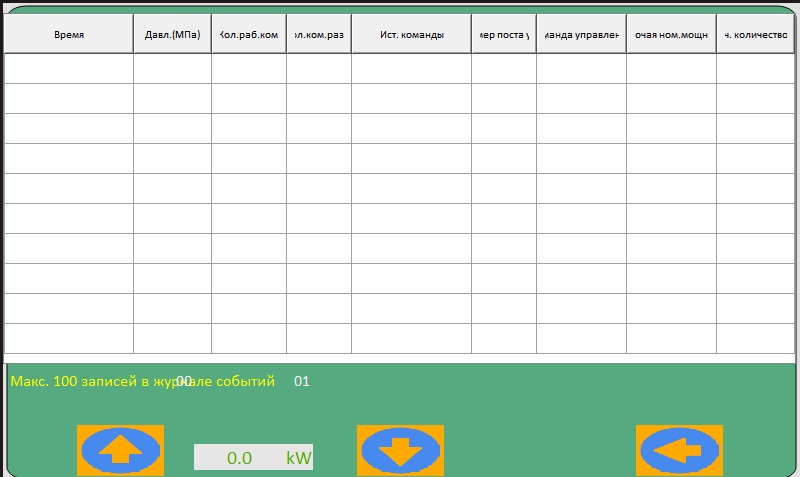

2.5 Знакомство с интерфейсом журнала операций
В интерфейсе, показанном на рисунке 4.1, пользователь нажимает кнопку журнала управления, чтобы войти в интерфейс журнала управления. Как показано на рисунке ниже, система автоматически записывает записи, относящиеся к ручным операциям и операциям управления связью. Пользователям удобно проверять, нормально ли работает совместное управление. Система может записывать до 200 записей последних операций.
Рисунок 2.5.1
2.6 Знакомство с интерфейсом настройки переключателей и соответствующими им параметрами

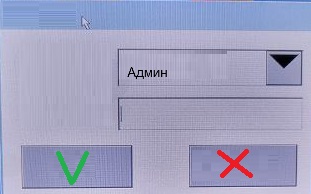

1. Интерфейс проверки разрешений пароля
В интерфейсе, показанном на рисунке 2.4.1, пользователь нажимает кнопку настройки переключателя, и появляется окно ввода пароля для входа в систему. После проверки пароля уровня «Администратор устройства» пользователь входит в интерфейс настройки переключателя. Как показано ниже.
После проверки пароля уровня «Администратор устройства» войдите в интерфейс настройки коммутатора. Как показано ниже.

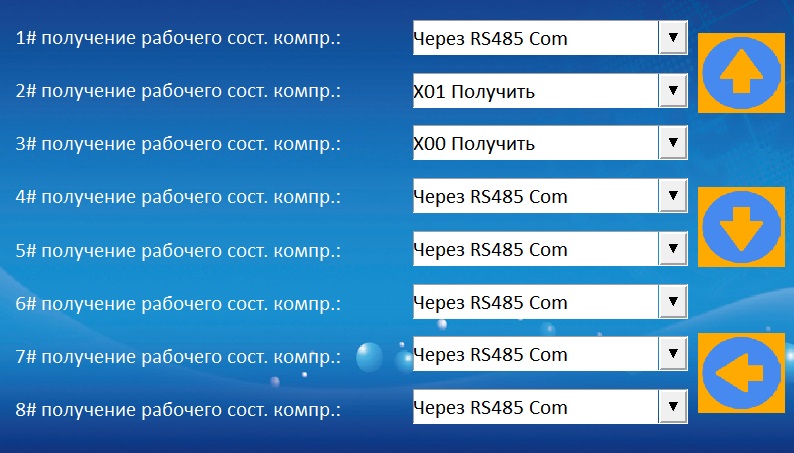

2. Интерфейс получения рабочего состояния воздушного компрессора.
Рисунок 2.6.1
В интерфейсе, показанном на рисунке 2.6.1, пользователь устанавливает получение рабочего состояния воздушного компрессора в сети. Контроллеры MAM-серии (тип T) с «открытым» протоколом связи могут быть настроены на сбор и передачу данных в блок совместного управления. Для этого контроллер должен быть подключен к блоку через вход RS485-2 для считывания параметров, связанных с рабочим состоянием воздушного компрессора.
Для контроллеров без функций связи RS485 или контроллеров других марок и производителей можно получить рабочее состояние воздушного компрессора, выбрав значение входного переключателя X. Когда состояние работы получено с помощью аппаратного переключателя ПЛК, соответствующий переключатель замыкается, указывая на то, что оборудование работает, а разомкнутое указывает на то, что оборудование остановлено.
Примечание. Если режим работы определенного компрессора настроены на получение команды через протокол RS485, то такие сигналы, как запуск, выключение, загрузка и разгрузка, также по умолчанию контролируются через связь RS485. Независимо от того, настроен ли соответствующий элемент меню на управление значением переключения контакта X.

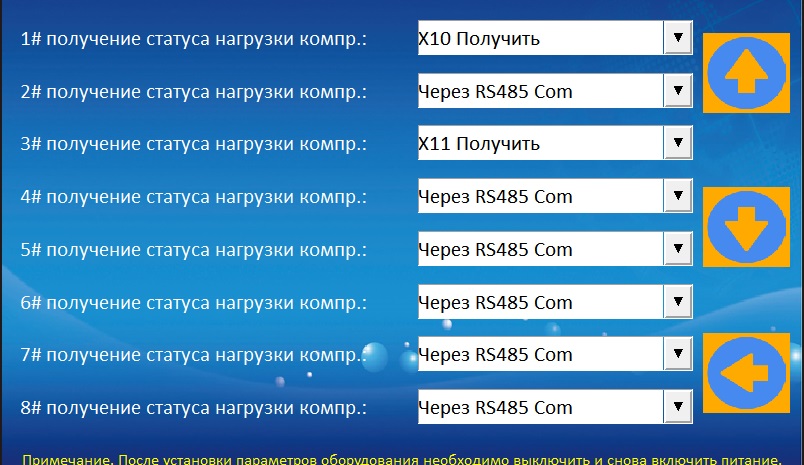

3. Интерфейс получения статуса нагрузки воздушного компрессора.
В интерфейсе, показанном на рисунке 2.6.2, пользователь нажимает клавишу выбора подстроки, чтобы войти в интерфейс определения состояния нагрузки воздушного компрессора. Как показано на рисунке ниже, пользователи могут установить метод получения статуса загрузки и работы для каждой машины отдельно. Если статус работы получен посредством связи RS485, статус загрузки по умолчанию получается посредством связи.
Когда рабочее состояние определяется переключателем, состояние загрузки определяется переключателем, установленным соответствующим устройством. Когда переключатель замкнут, это означает, что он нагружен, а когда он разомкнут, это означает, что он не нагружен.
Система мониторинга экрана совместного управления
Рисунок 2.6.2
4. Интерфейс получения статуса неисправности воздушного компрессора.
В интерфейсе, показанном на рисунке 2.6.3, пользователь нажимает клавишу Shift, чтобы войти в интерфейс определения состояния неисправности воздушного компрессора. Как показано на рисунке ниже, пользователи могут установить метод определения состояния неисправности для каждой машины отдельно.
Когда рабочее состояние получено посредством связи RS485, состояние неисправности по умолчанию получается посредством этого протокола связи.
Когда рабочее состояние определяется значением переключателя, состояние неисправности определяется значением переключателя, установленным соответствующим устройством. Закрытый переключатель указывает на неисправность, а разомкнутый переключатель указывает на то, что неисправность не обнаружена.
Рисунок 2.6.3

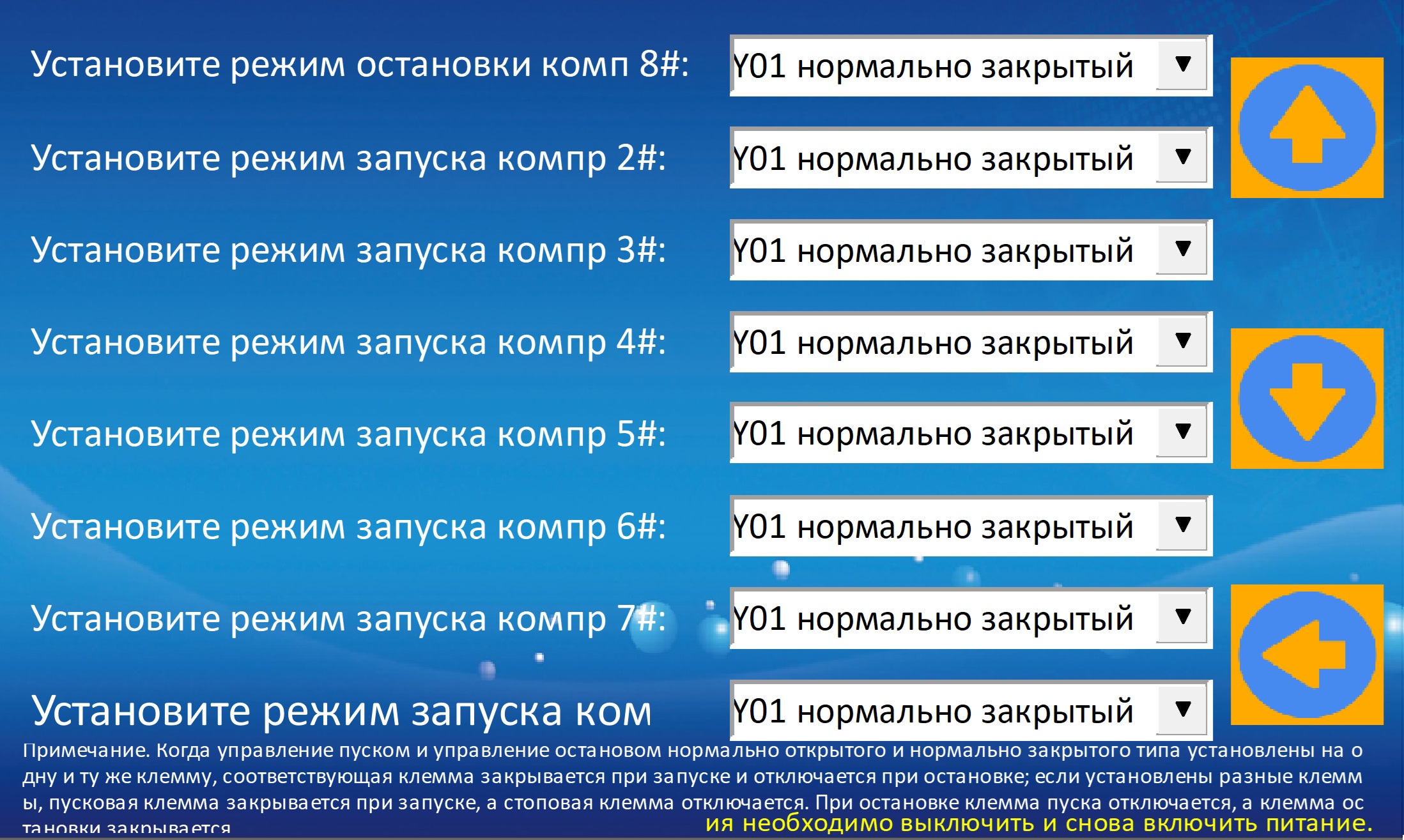

5. Управление запуском воздушного компрессора.
В интерфейсе, показанном на рисунке 2.6.4, пользователь нажимает клавишу подстроки, чтобы войти в интерфейс управления запуском воздушного компрессора. Как показано на рисунке ниже, пользователи могут установить режим запуска каждой машины отдельно. Когда рабочее состояние получено посредством связи, воздушный компрессор по умолчанию начинает связь.
Когда рабочее состояние измеряется переключателем, запуск оборудования осуществляется с помощью установленного действия переключателя. Система поддерживает одноточечный импульсный пуск, одноточечный закрытый пуск и двухточечное управление, при котором одна точка закрыта, а другая открыта (клеммы пуска и останова являются взаимоисключающими).
Рисунок 2.6.4

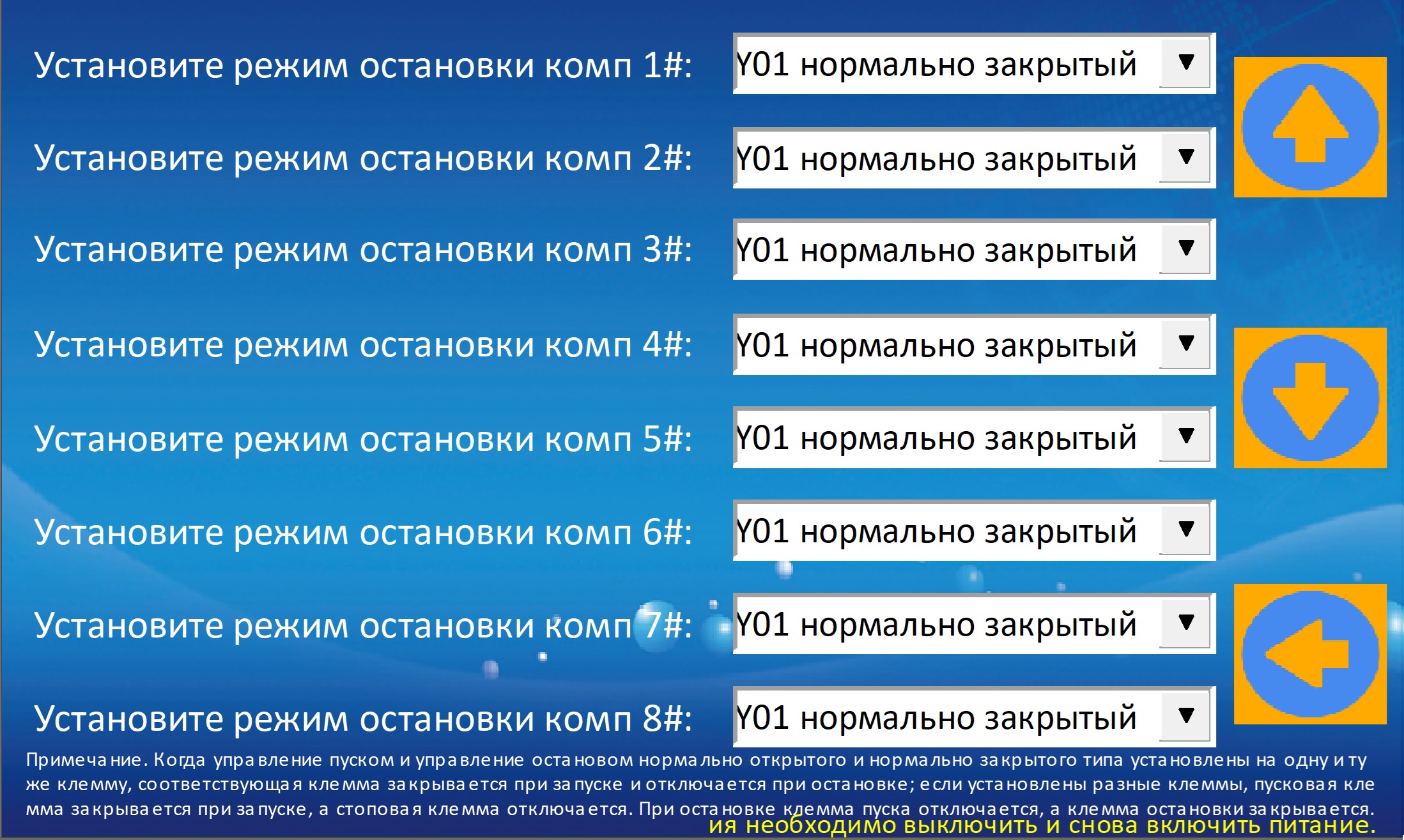

6. Управление отключением воздушного компрессора.
В интерфейсе, показанном на рисунке 2.6.5, пользователь нажимает клавишу Shift, чтобы войти в интерфейс управления остановкой воздушного компрессора. Как показано на рисунке ниже, пользователи могут установить режим выключения каждой машины отдельно.
Когда рабочее состояние получено посредством связи, воздушный компрессор отключится по связи по умолчанию. Когда рабочее состояние получено путем измерения переключателя, отключение оборудования осуществляется посредством установленного действия переключателя.
Система поддерживает одноточечное импульсное отключение, одноточечное отключение и двухточечное управление, при котором одна точка закрыта, а другая отключена для выключения (клеммы пуска и останова являются взаимоисключающими).
Рисунок 2.6.5

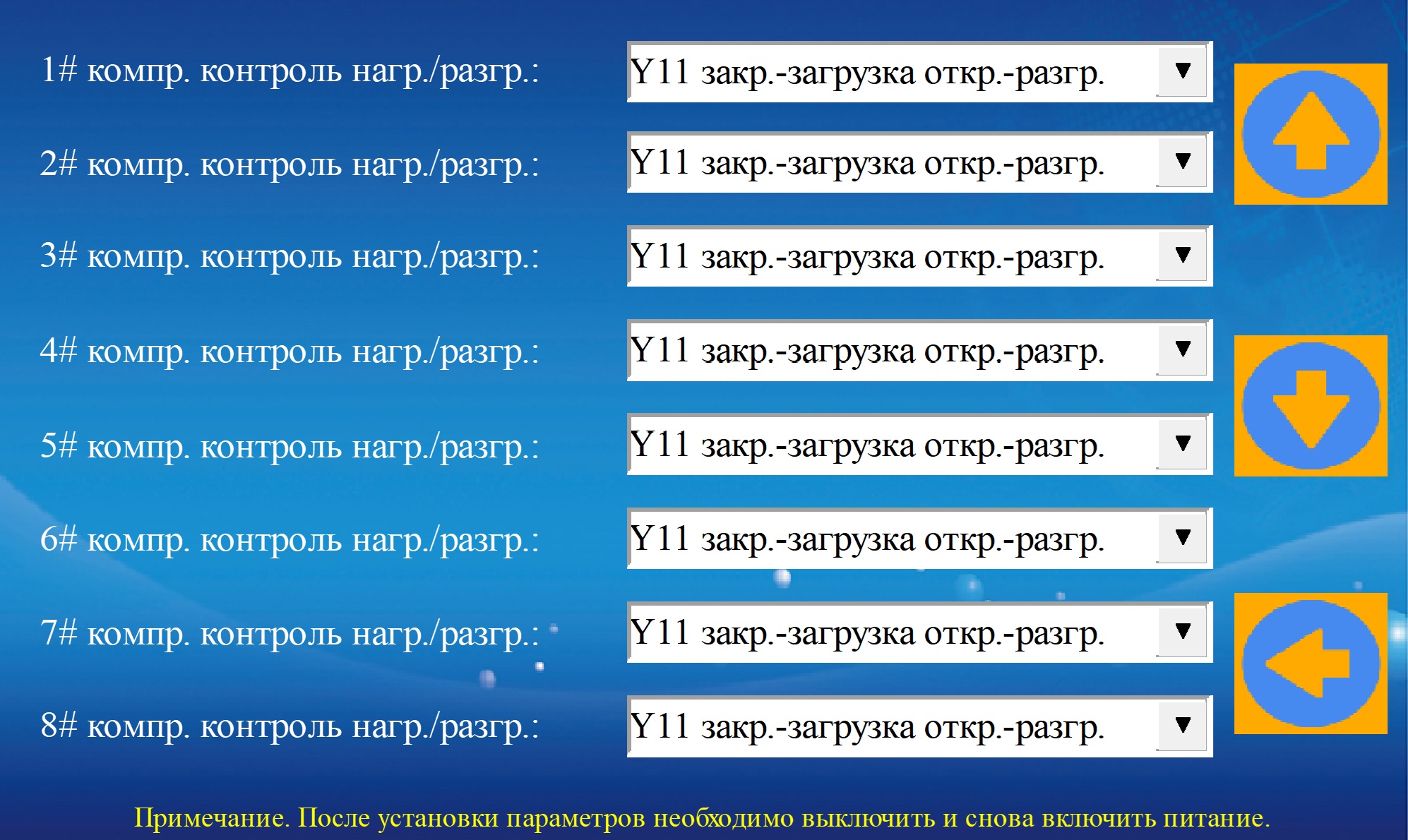

7. Управление загрузкой и разгрузкой воздушного компрессора.
В интерфейсе, показанном на рисунке 2.6.6, пользователь нажимает клавишу Shift, чтобы войти в интерфейс управления загрузкой и разгрузкой воздушного компрессора. Как показано на рисунке ниже, пользователи могут устанавливать методы управления загрузкой и разгрузкой для каждой машины отдельно.
Когда рабочее состояние получено через связь, воздушный компрессор по умолчанию выполняет загрузку и разгрузку по связи. При получении рабочего состояния переключателем отключение оборудования осуществляется заданным действием переключателя. Когда требуется загрузка, соответствующее значение переключателя закрывается и размыкается при разгрузке.
Рисунок 2.6.6
8. Инструкции по эксплуатации давления воздуха
В интерфейсе, показанном на рисунке 2.6.7, пользователь нажимает клавишу подстроки, чтобы войти в интерфейс индикации работы воздушного компрессора. Как показано на рисунке ниже, пользователи могут устанавливать инструкции по эксплуатации для каждой машины отдельно.
Пользователям удобно подключать индикаторы работы к каждому воздушному компрессору. Если воздушный компрессор оснащен оборудованием подготовки сжатого воздуха и его необходимо запускать и останавливать одновременно с воздушным компрессором, установленный релейный выход также можно использовать для управления запуском и остановкой холодильного оборудования.
Рисунок 2.6.7

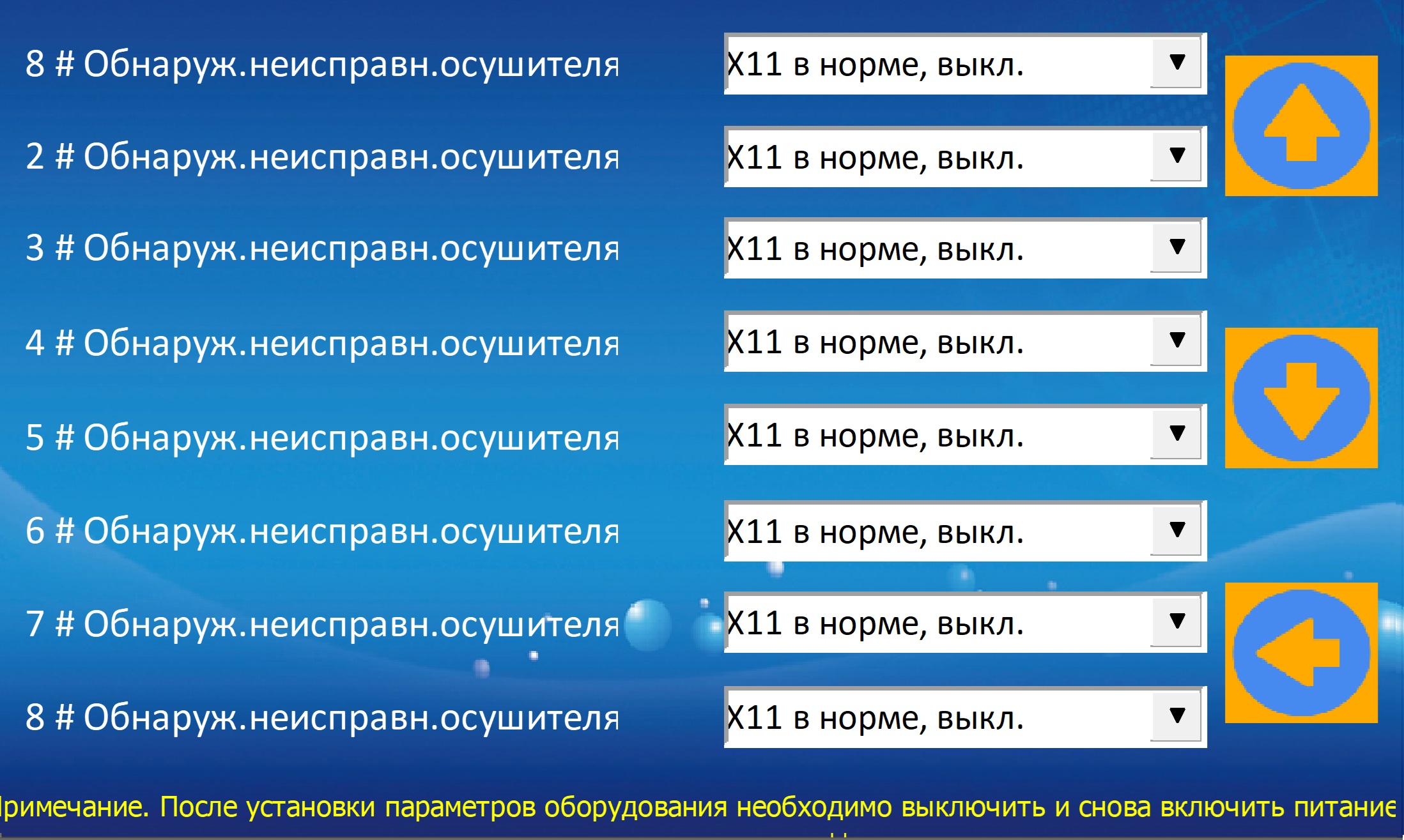

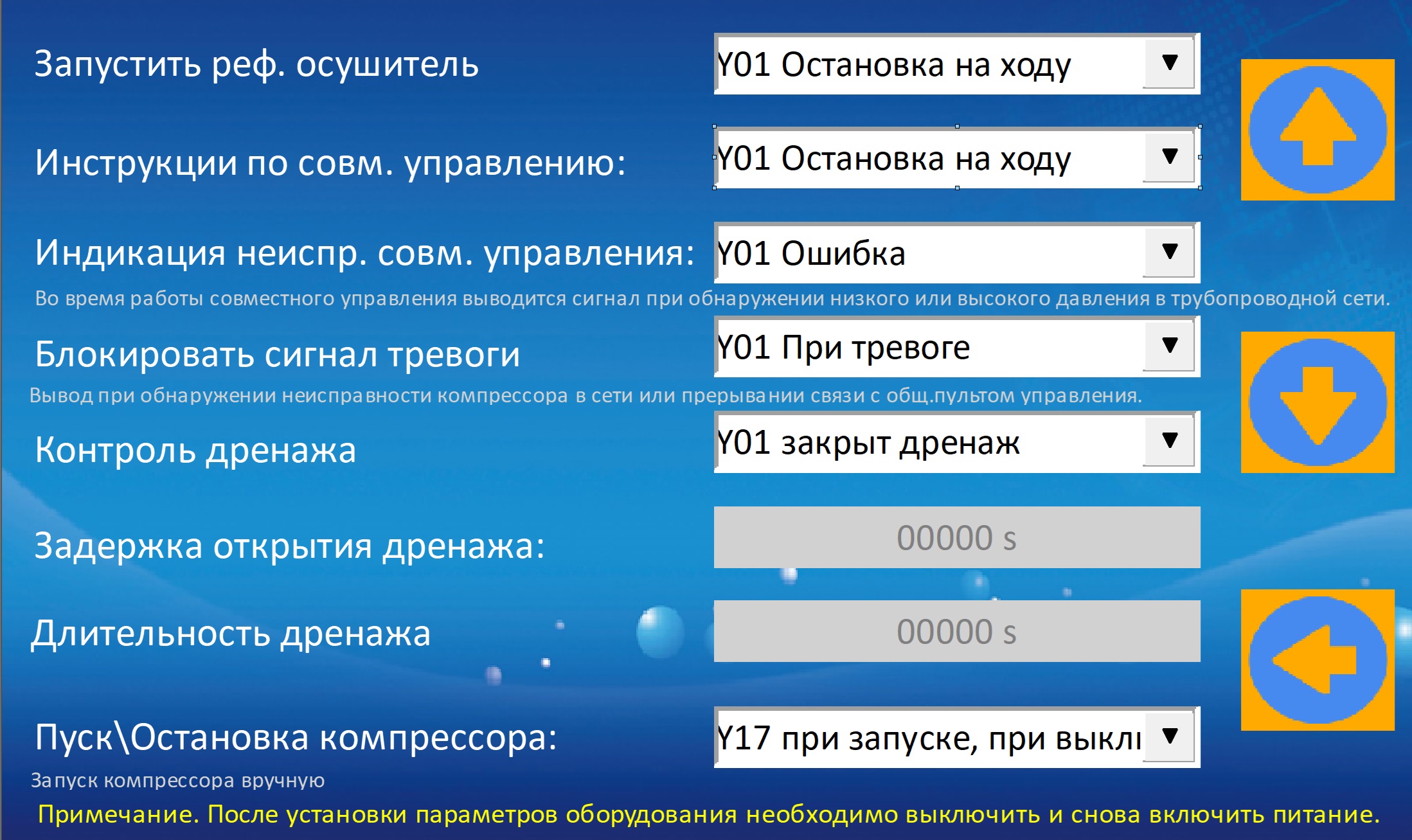

9. Запустите холодную сушилку, совместно контролируйте работу, неисправности и инструкции по раннему предупреждению.
Условием срабатывания индикации неисправности совместного управления является то, что система работает, а источником давления совместного управления является встроенный датчик давления совместного контроллера, и происходит отказ датчика.
Условием срабатывания индикации раннего предупреждения совместного управления является то, что система
Система обнаруживает, что в сети произошел обрыв связи воздушного компрессора;
Или система обнаруживает неисправность воздушного компрессора.
2.7 Знакомство с интерфейсом настройки времени работы и соответствующими параметрами

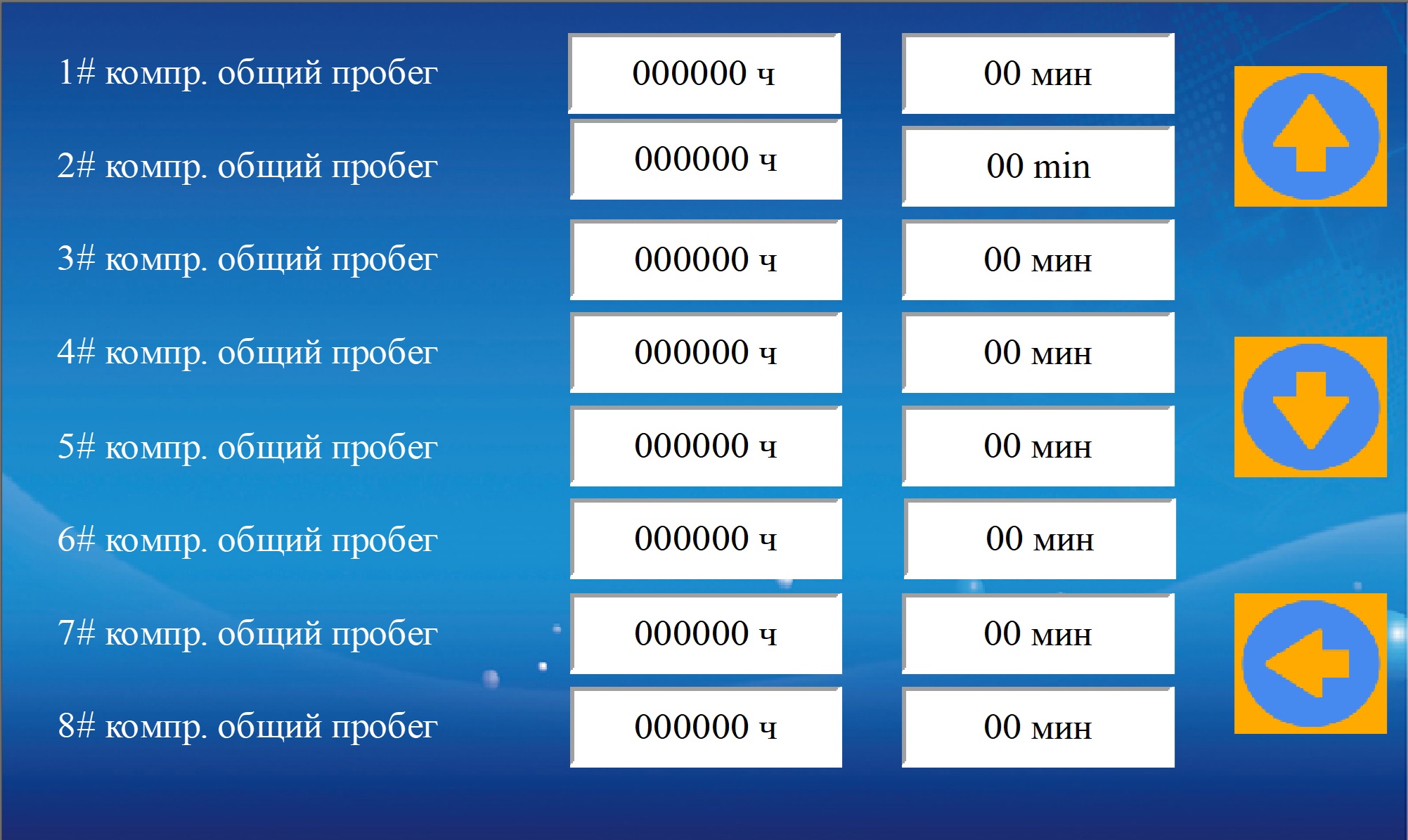

1. Интерфейс настройки общего времени работы воздушного компрессора.
В интерфейсе, показанном на рисунке 4.1, пользователь нажимает кнопку настройки времени работы и после проверки полномочий администратора оборудования входит в интерфейс настройки совокупного времени работы воздушного компрессора. Эта функция интерфейса в основном используется для инициализации суммарного времени работы каждого воздушного компрессора, записанного в совместной системе управления при установке совместной системы управления. При включении общего пульта управления он автоматически суммирует время работы воздушных компрессоров в сети.
Когда стратегия совместного управления отдает приоритет накопленному времени работы, найдите воздушный компрессор в соответствии с записанным здесь временем и управляйте им.
При расчете скорости загрузки за установленное здесь время принимается накопленное время работы.
Рисунок 2.7.1
Примечание 1: Чтобы стратегия приоритета накопленного времени выполнялась нормально, установленное здесь время может не соответствовать фактическому времени работы воздушного компрессора. Можно понять, что после установки устройства совместного контроля отсчет времени начинается с 0.
Примечание 2: При установке совместной системы управления воздушный компрессор пользователя мог работать самостоятельно в течение длительного времени. Поскольку совместное управление отсутствует, уровень нагрузки может быть относительно низким. После установки совместной системы управления суммарное время и суммарная нагрузка начинаются с 0, что позволяет пользователям сравнивать показатели загрузки оборудования.
Понять общую экономию энергии в системе.

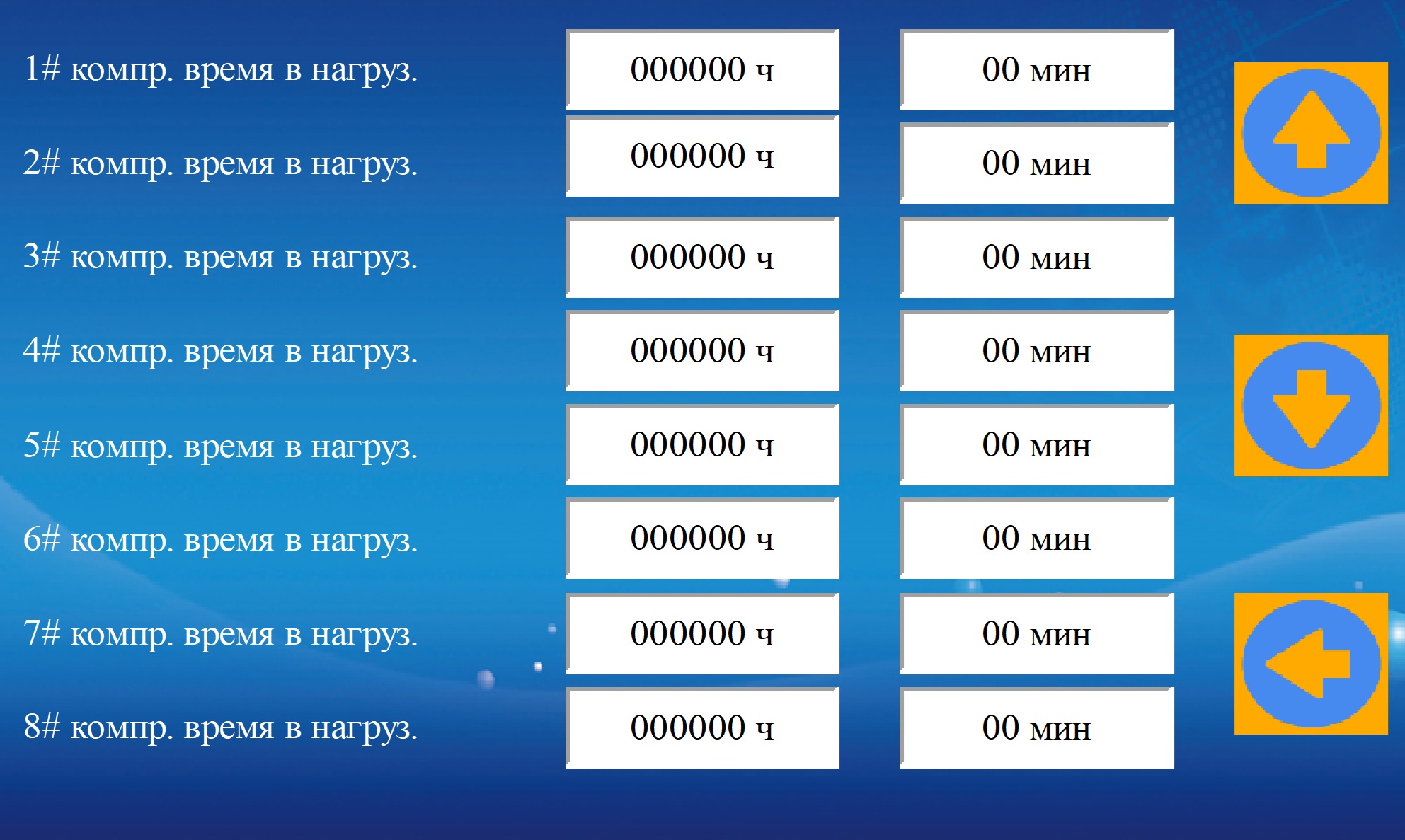

2. Интерфейс настройки совокупного времени нагрузки воздушного компрессора.
В интерфейсе, показанном на рисунке 2.7.1, пользователь нажимает кнопку перемещения вниз, чтобы войти в интерфейс настройки совокупного времени нагрузки воздушного компрессора. При включении общего пульта управления он автоматически суммирует время работы под нагрузкой воздушных компрессоров в сети.
При расчете скорости загрузки за установленное здесь время принимается накопленное время загрузки.
Скорость загрузки указана в % = общее время работы под нагрузкой /общее время работы.
Рисунок 2.7.2

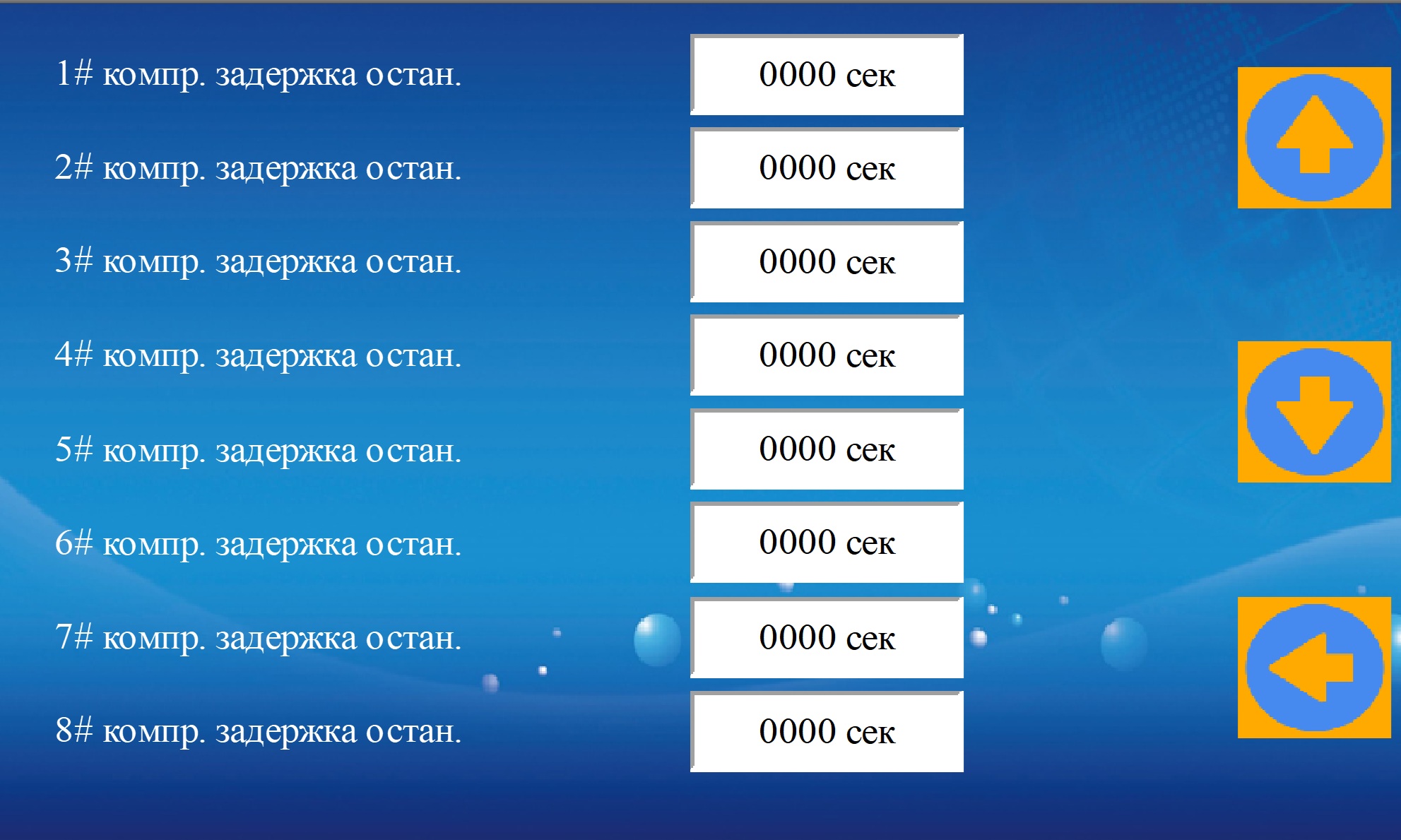

3. Интерфейс настройки задержки выключения воздушного компрессора.
В интерфейсе, показанном на рисунке 2.7.2, пользователь нажимает кнопку перемещения вниз, чтобы войти в интерфейс настройки задержки выключения воздушного компрессора. Когда система обнаруживает, что сетевой воздушный компрессор переходит из рабочего состояния в остановленное, она переключит рабочее состояние оборудования в состояние задержки выключения. После продолжения работы в течение установленного здесь времени, система переключится.
Затем рабочее состояние устройства переходит в состояние задержки перезапуска.
Состояние задержки выключения предназначено для компенсации того факта, что, когда рабочее состояние оборудования определяется по значению переключения, после того, как оборудование перейдет с работающего на остановленное, совместная система управления не знает, сколько времени займет состояние задержки выключения оборудования. Когда оборудование находится в состоянии задержки выключения, оно не может принять команду запуска совместной системы управления. Для точного управления установленное здесь время должно соответствовать времени задержки выключения подключенного воздушного компрессора.
Примечание. Оборудование, которое получает рабочее состояние воздушного компрессора посредством связи, не имеет состояния задержки выключения.
Рисунок 2.7.3

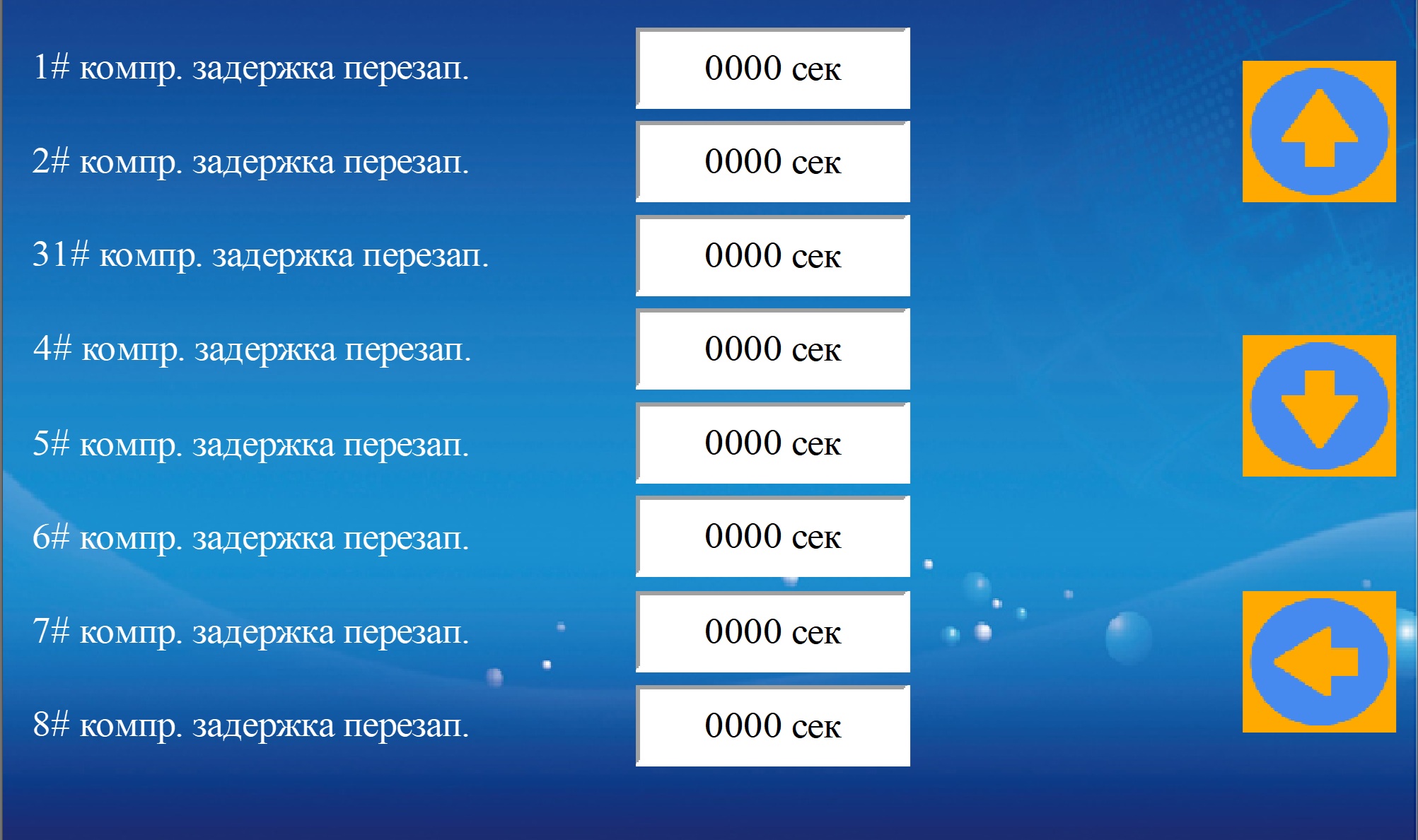

4. Интерфейс настройки задержки перезапуска воздушного компрессора.
В интерфейсе, показанном на рисунке 2.7.3, пользователь нажимает кнопку перемещения вниз, чтобы войти в интерфейс настройки задержки перезапуска воздушного компрессора. После того, как система обнаружит, что сетевой воздушный компрессор ведет обратный отсчет от задержки выключения до 0, она изменит состояние воздушного компрессора на задержку перезапуска, а после задержки установленного здесь времени она изменит рабочее состояние оборудования на состояние остановленного оборудования.
Примечание. Когда давления недостаточно и вам необходимо найти машину для запуска, система автоматически пропускает воздушный компрессор в состоянии задержки выключения и задержки перезапуска, чтобы избежать отправки команды управления запуском, и воздушный компрессор не может ее выполнить, таким образом более точный контроль и более своевременное постоянное давление.
Рисунок 2.7.4
5. Интерфейс настройки задержки холостого хода воздушного компрессора.
Интерфейс настройки задержки без нагрузки воздушного компрессора. В этом интерфейсе, пользователь нажимает кнопку перемещения вниз, чтобы войти в интерфейс настройки задержки без нагрузки воздушного компрессора. Соответствующий интерфейс показан на рисунке ниже.
Примечание. Параметры, установленные на этой странице, еще не применены к функциям программы.

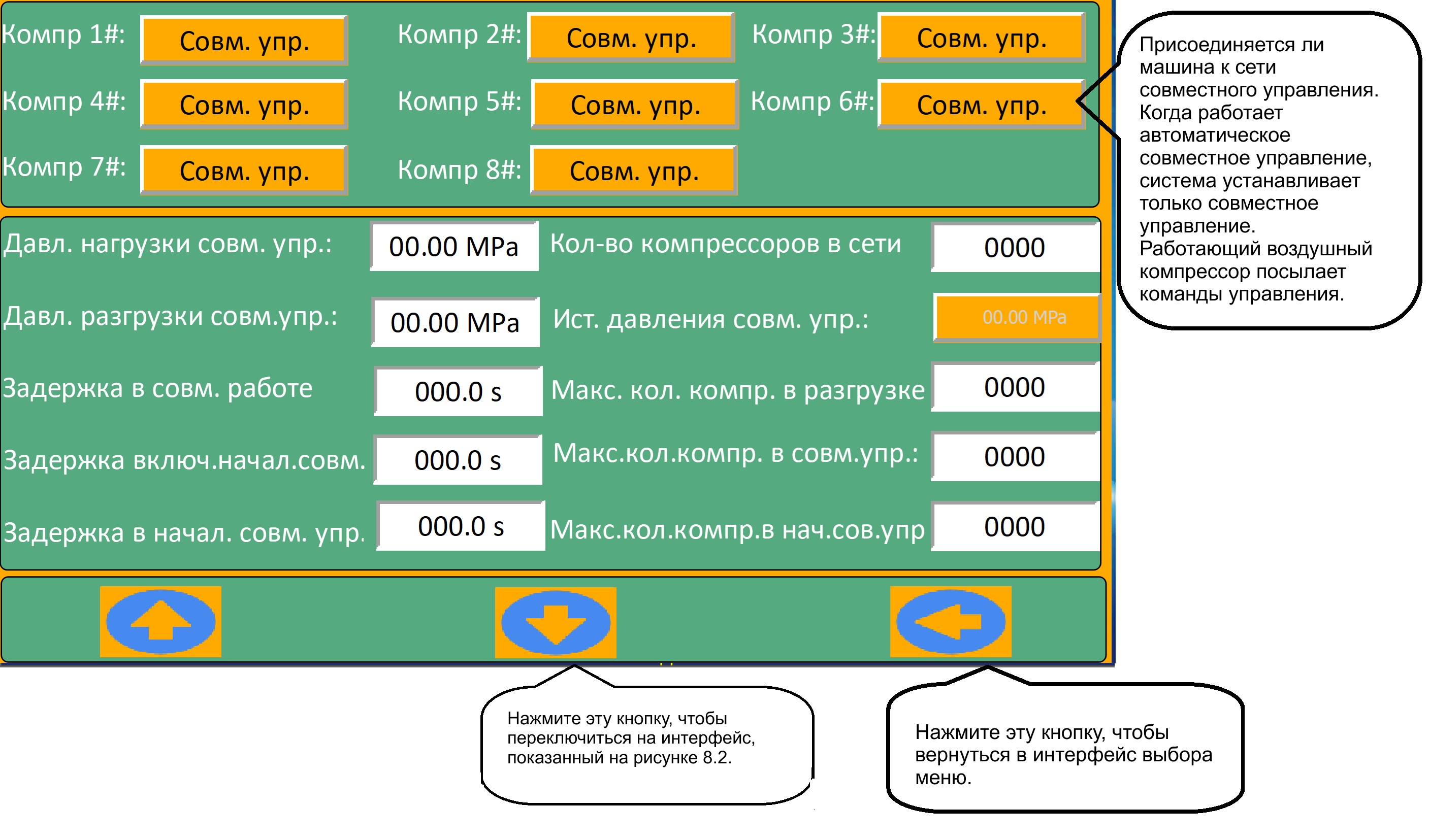

2.8 Знакомство с интерфейсом совместного управления и настройками соответствующих параметров
В интерфейсе, показанном на рисунке 4.1, пользователь нажимает кнопку «Настройки совместного управления» и после проверки разрешений «Пользователь устройства» и выше уровня входит в интерфейс настройки параметров совместного управления. Соответствующее отображение интерфейса и пояснения параметров приведены ниже:
Рисунок 2..8.1
Сетевая работа:
Когда отображается этот значок, это означает, что воздушный компрессор, соответствующий левому логотипу, присоединился к работе сети. Когда пользователь запускает совместное управление, сенсорный экран может автоматически отправлять управление в соответствии с пороговым давлением, установленным Пользователем для управления воздушным компрессором.
Автономная работа:
Когда отображается этот значок, это означает, что воздушный компрессор, соответствующий левому логотипу, не включается в работу сети, и контроллер не будет автоматически управлять воздушным компрессором в зависимости от давления. Однако пользователю разрешено запускать и останавливать воздушный компрессор вручную.
Если пользователю необходимо изменить сетевой статус определенного компрессора, ему нужно всего лишь подвести курсор сенсорного экрана к его значку, щелкнуть на значке один раз, и статус компрессора автоматически переключится. Система позволяет пользователям устанавливать сетевой статус до 8-ми воздушных компрессоров.
Давление нагрузки совместного управления:
Когда пользователь запускает совместное управление, и при этом пороговое давление ниже установленного здесь значения, и время задержки истекает, то контроллер попытается найти свободную машину среди воздушных компрессоров, добавленных в сеть для загрузки (перевода из холостого хода в полную нагрузку), или запуска остановленного компрессора.
Давление разгрузки совместного управления в МегаПаскалях:
Когда пользователь запускает совместное управление, и при этом пороговое давление выше установленного здесь значения, и время задержки истекает, контроллер попытается найти машину среди воздушных компрессоров, добавленных в сеть, для разгрузки и остановки. Способ изменения давления разгрузки такой же, как и метод изменения давления нагрузки.
Задержка в совместной работе в секундах:
Чтобы избежать частого включения-выключения компрессоров, контроллер должен сделать задержку на некоторое время, прежде чем он снова отправит команду подчиненному устройству. Например, когда контроллер отправляет команду включения или загрузки, нужное давление в ресивере (пневмосистеме) не будет достигнуто немедленно. Для этого требуется некоторое время, чтобы сравнить имеющееся давление в сети с установленным минимальным давлением. Если за время этой задержки давление будет меньше, чем минимальное давление, то контроллер отправит команду следующему компрессору для включения или загрузки. Существует два варианта событий:
1. Во время работы совместного управления контроллер обнаруживает, что давление ниже, чем пороговое давление нагрузки. После отправки команды включения нагрузки или запуска на воздушный компрессор в сети, управление нагрузкой или запуском может быть отправлено снова в соответствии с состоянием давления после задержки времени, установленного в этом пункте меню.
2. Во время работы совместного управления контроллер обнаруживает, что давление выше, чем пороговое давление разгрузки. После отправки команды на разгрузку или остановку воздушного компрессора в сети устанавливается задержка. Команда может быть отправлена снова в зависимости от давления после задержки времени, установленного в этом пункте меню.
Примечание.
После того, как команда загрузки или включения питания отправлена в последний раз, давление может превысить пороговое давление разгрузки в течение установленного времени задержки. В этом случае система немедленно отправляет команду разгрузки без ограничения временем задержки.
После отправки последней команды разгрузки в течение времени задержки давление в пневмосистеме может стать ниже, чем пороговое давление загрузки, и контроллер немедленно отправляет команду загрузки или включения питания, без ограничения временем задержки.
Задержка первоначального совместного управления в секундах; Начальный совместный контроль — максимальное количество компрессоров в начале совместной работы в шт. компрессоров;
Максимальное количество работающих машин в режиме холостого хода в шт. компрессоров;
Максимальное количество работающих машин в режиме загрузки в шт. компрессоров:
Вышеупомянутые четыре параметра используются для того, чтобы предотвратить включение большего количества оборудования, когда давление в сети недостаточно, что окажет благотворное влияние на электросеть пользователя.
Когда пользователь только запускает совместное управление, система переходит в режим «начальное состояние совместного управления» и начинает отсчет времени. Когда давление становится выше, чем пороговое давление загрузки, или время синхронизации больше, чем установленная задержка запуска "начального совместного управления" в секундах, контроллер переходит в основной режим "совместное управление работой". В этом основном режиме количество включенных машин больше не ограничивается установленным максимальным количеством работающих машин в режиме "начального состояния совместного управления".
Задержка в совместной работе в секундах:
1. Система находится в режиме совместного управления. Поскольку давление меньше давления нагрузки совместного управления, после отправки команды нагрузки или запуска оборудованию в сети необходимо установить здесь время, прежде чем повторно можно будет отправить команду нагрузки или запуска.
2. Если в последний раз была отправлена команда загрузки или включения питания, и в течение времени задержки совместного управления обнаруженное давление выше, чем давление разгрузки совместного управления, система немедленно найдет устройство для отправки команды разгрузки. В это время оно не будет ограничено временем задержки совместного управления.
3. Система находится в режиме совместного управления. Поскольку давление превышает давление разгрузки совместного управления, после отправки команды разгрузки на устройства в сети необходимо установить здесь время, прежде чем можно будет отправить команду разгрузки или отключения снова.
4. Если команда разгрузки или отключения была отправлена в последний раз, и в течение времени задержки совместного управления обнаруженное давление ниже, чем давление загрузки совместного управления, система немедленно найдет устройство для отправки команды нагрузки или запуска. В это время оно не будет ограничено временем задержки совместного управления.
Количество машин мониторинга:
Этот пункт меню используется для установки количества компрессоров, наблюдаемых и управляемых в сети, а после возврата или перезапуска программы автоматически переходит на соответствующую страницу мониторинга и контролирует работу оборудования в соответствии с установленным количеством машин.
Источник давления совместного управления
Когда совместное управление работает, система устанавливает здесь значение давления, обнаруженное источником давления.
Сравните с установленным давлением нагрузки совместного управления, давлением разгрузки совместного управления и постоянным давлением совместного управления, чтобы контролировать работу оборудования в сети.
Рисунок.2.8.2

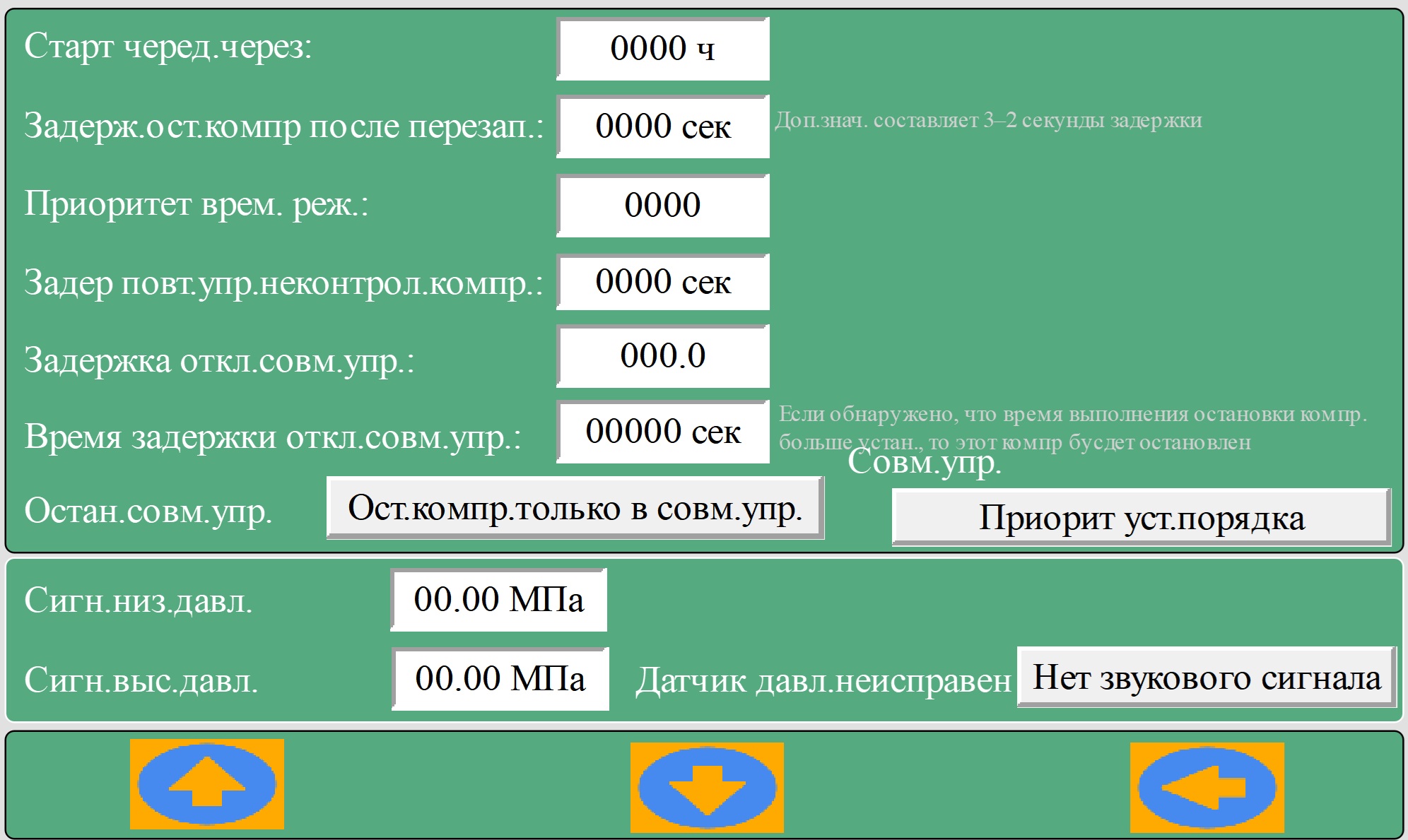

Запуск будет чередоваться через установленные часы:
В ходе операции совместного управления система своевременно накапливает время работы каждого устройства. При обнаружении того, что воздушный компрессор в сети работает дольше установленного времени, она находит устройство, которое можно включить из сети и отправить команду загрузки и остановить машину, которая работает дольше установленного времени. Это обеспечивает ротационную работу оборудования.

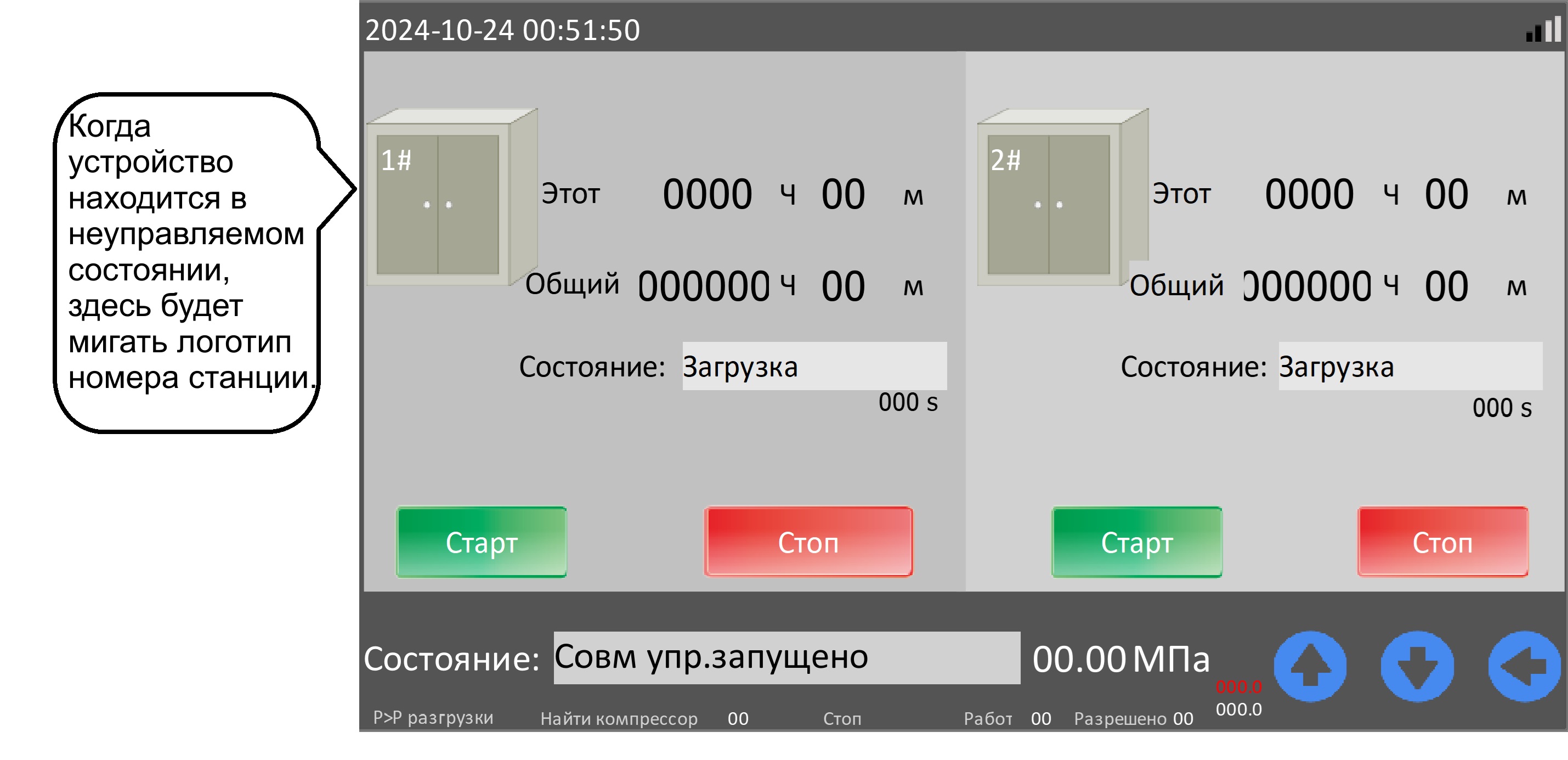

Задержка повторного управления неконтролируемым оборудованием:
Когда совместное управление работает, ПЛК совместного управления отправляет инструкции «пуск», «нагрузка» и «разгрузка» сетевому воздушному компрессору.
Через 6 секунд оценивается, выполнило ли устройство соответствующее управление. Если рабочее состояние не изменилось, устройство будет помечено как «неконтролируемое устройство» и запрограммировано. В течение этого времени автоматическое управление пропустит устройство.
Это предотвращает выход определенного оборудования из-под контроля и невозможность своевременного вызова другого оборудования, что влияет на потребление газа пользователем. Когда устройство не находится под контролем, соответствующий индикатор номера устройства в рабочих параметрах будет мигать, как показано ниже:
Рисунок.2.8.3
Отключение совместного управления; задержка отключения при остановке совместного управления :
Используется для установки необходимости автоматической отправки команд выключения всем устройствам в сети при прекращении совместного управления.
Интервал остановки отправки — это установленное время задержки остановки в секундах.
1. Приоритет накопленного времени: При совместном управлении оборудование в сети управляется в соответствии с режимом приоритета накопленного времени.
2. Указывается порядок приоритетов: управление работой устройств в сети согласно установленному порядку приоритетов.
Приоритет накопленного времени выбирается первым
Чем меньше наработка компрессора в моточасах, тем больше его приоритет. В тех случаях, когда в системе совместно работает компрессор с частотным приводом и с компрессоры с обычным приводом, сначала должен запускаться компрессор с частотным приводом, а затем компрессоры с обычным приводом. Компрессор с частотным преобразователем работает с приоритетом для балансировки давления подачи воздуха в пневмосистеме.
Приоритет временного режима
Указывается сетевой номер приоритетного компрессора с частотным приводом. В тех случаях, когда в системе совместно работает компрессор с частотным приводом и с компрессоры с обычным приводом, сначала должен запускаться компрессор с частотным приводом, а затем компрессоры с обычным приводом. Компрессор с частотным преобразователем работает с приоритетом для балансировки давления подачи воздуха в пневмосистеме.

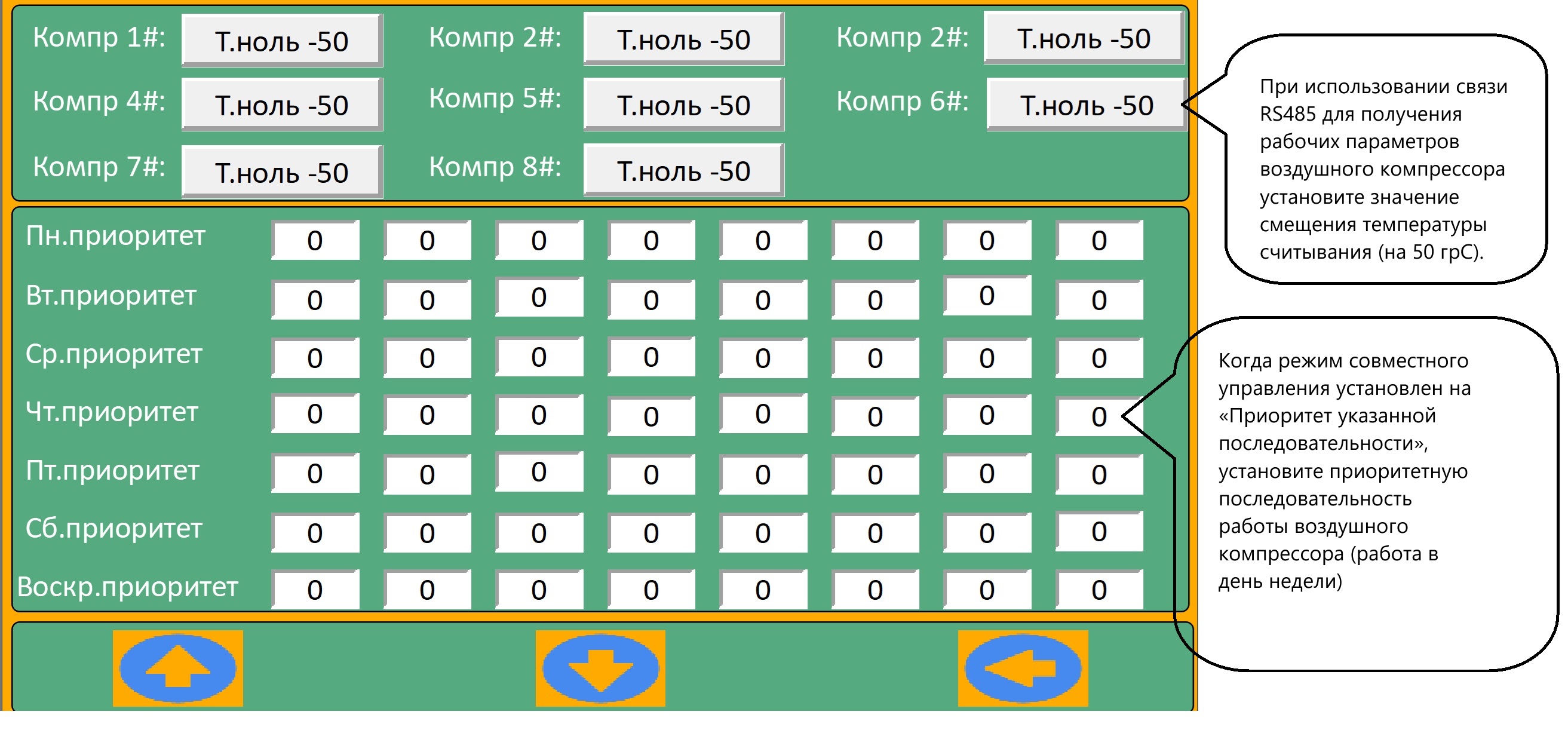

Заданный приоритет включения компрессоров
Приоритет задается принудительно для каждого из 8-ми компрессоров, и может иметь отличия в зависимости от дня недели (понедельник, вторник и т.д...)
Сигнализация низкого давления в пневмосети:
Если ПЛК управления соединением находится в режиме «совместного управления» и обнаруживает, что давление управления соединением ниже установленного здесь давления, и система сообщает: «Давление в пневмосети слишком низкое».
Сигнализация высокого давления в пневмосети:
Система обнаруживает, что управляющее давление соединения выше установленного здесь давления, и сообщает: «Давление в пневмосети слишком высокое».
Рисунок.2.8.4
Рисунок.2.8.5
Рисунок.2.8.6
Рисунок.2.8.7

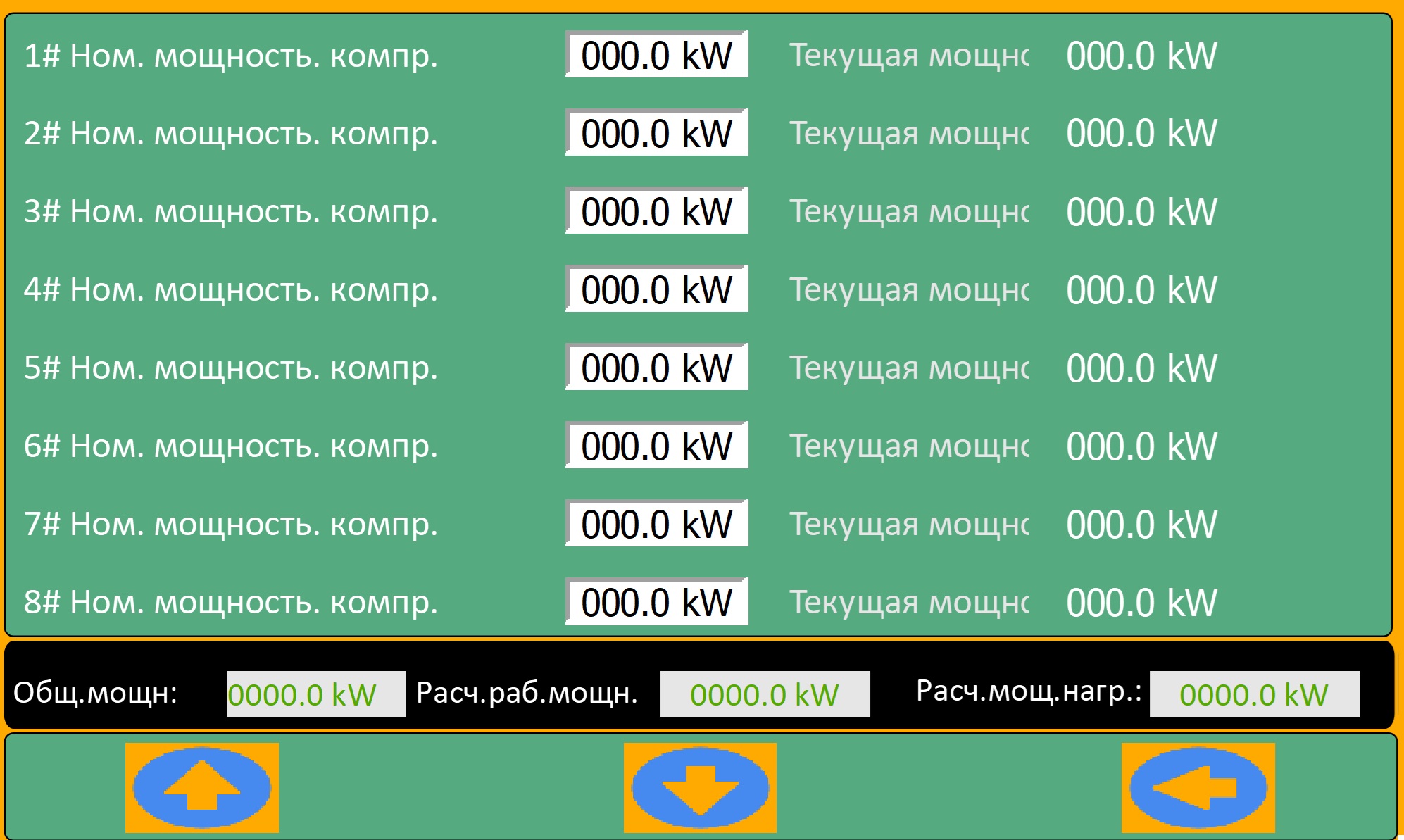

2.9 Настройки электропитания
Функции, связанные с планированием мощности, используются для сообщения совместной системе управления номинальной мощности каждого компрессора. При этом необходимый расход сжатого воздуха обеспечивается считыванием мощности каждого устройства в реальном времени посредством связи RS485 и расчета: можно-ли уменьшить количество запущенных компрессоров, или можно пропустить их запуск. Остановка более мощного компрессора и включение компрессоров с меньшей мощностью экономит электроэнергию для пользователей и обеспечивает необходимую производительность всей системы.
Соответствующие интерфейсы для ввода данных следующие:
- пользователь нажимает кнопку, связанную с планированием энергопотребления, проверяет права пользователя и входит в интерфейс, как показано ниже:
Рис. 2.9.1
Как показано на рисунке 2.9.1 выше, нажмите кнопку «Следующая страница», чтобы перейти на страницу, как показано на рисунке ниже.

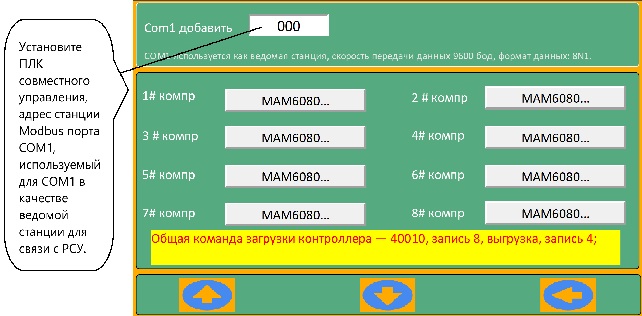

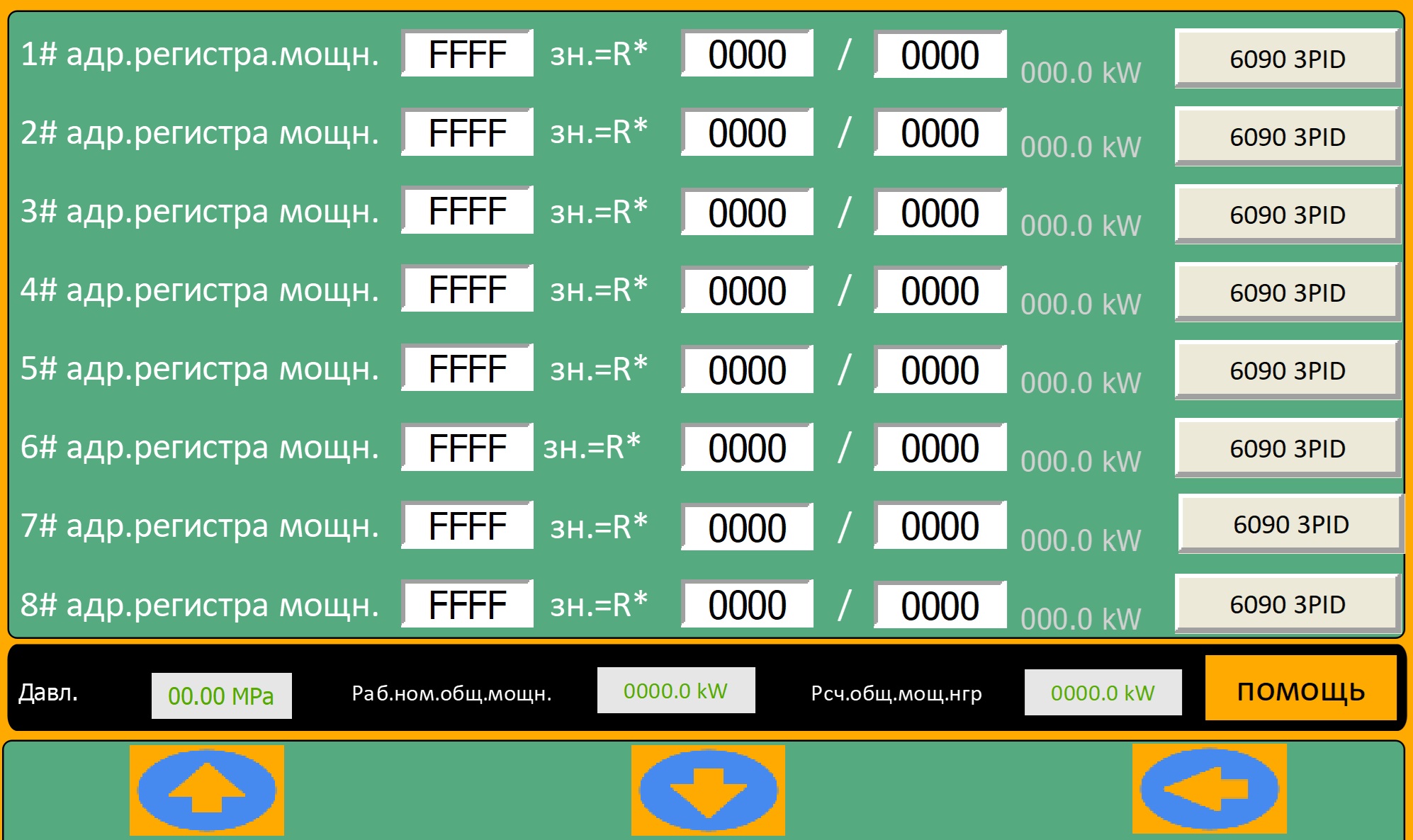

- На этой странице пользователь устанавливает адрес регистра RS485 считывания мощности в реальном времени для каждого устройства и метод расчета мощности в реальном времени.
Рис. 2.9.2
Пользователь нажимает на кнопки в правой части экрана, и система автоматически устанавливает адрес и алгоритм в соответствии с параметрами по умолчанию на основе выбора пользователя. Когда пользователь выбирает настройку, он устанавливает соответствующие данные в соответствии с фактической ситуацией.

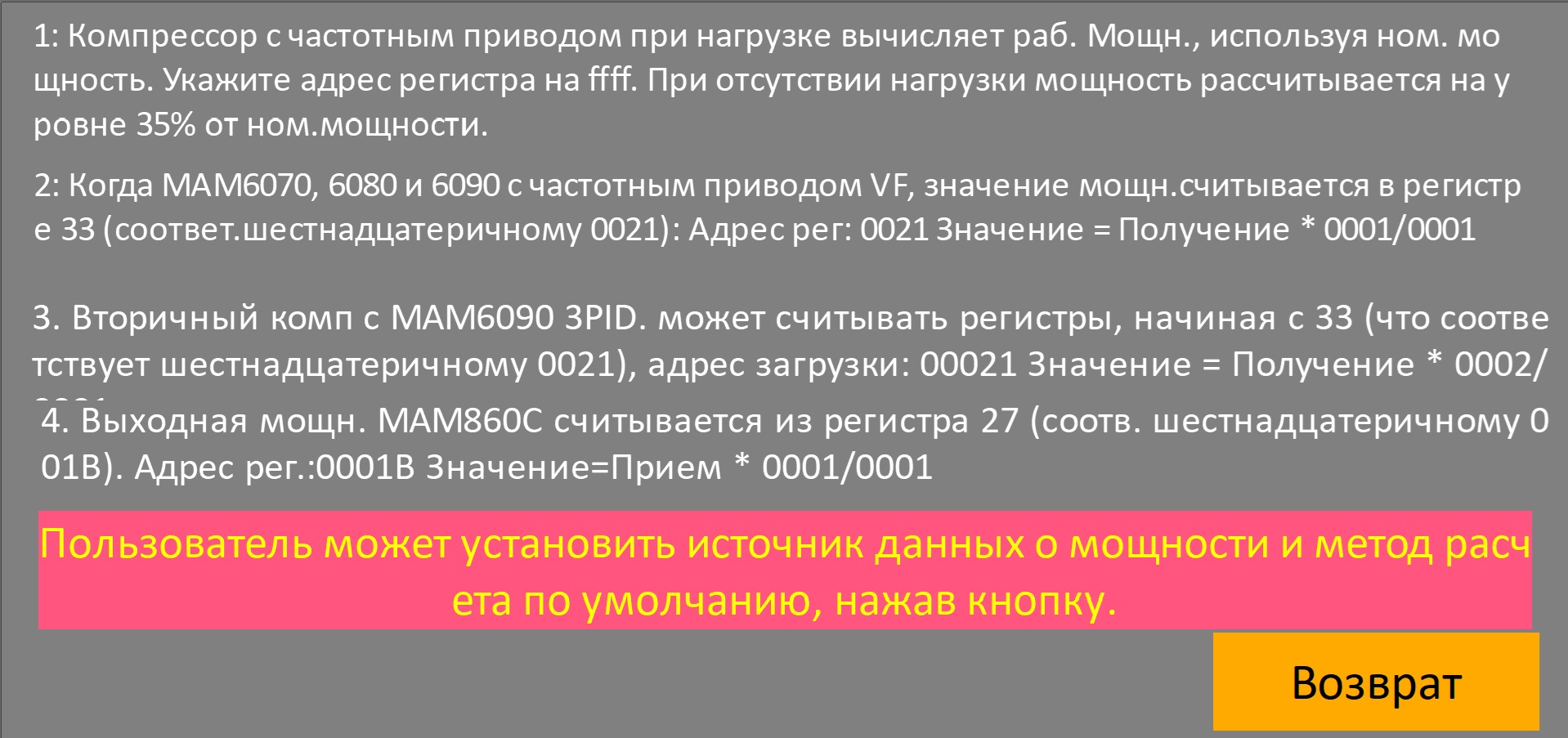

Чтобы облегчить пользователям настройку, при входе на страницу, показанную на рисунке 2.9.2, система автоматически открывает страницу, связанную с «Помощью».
Рис. 2.9.3

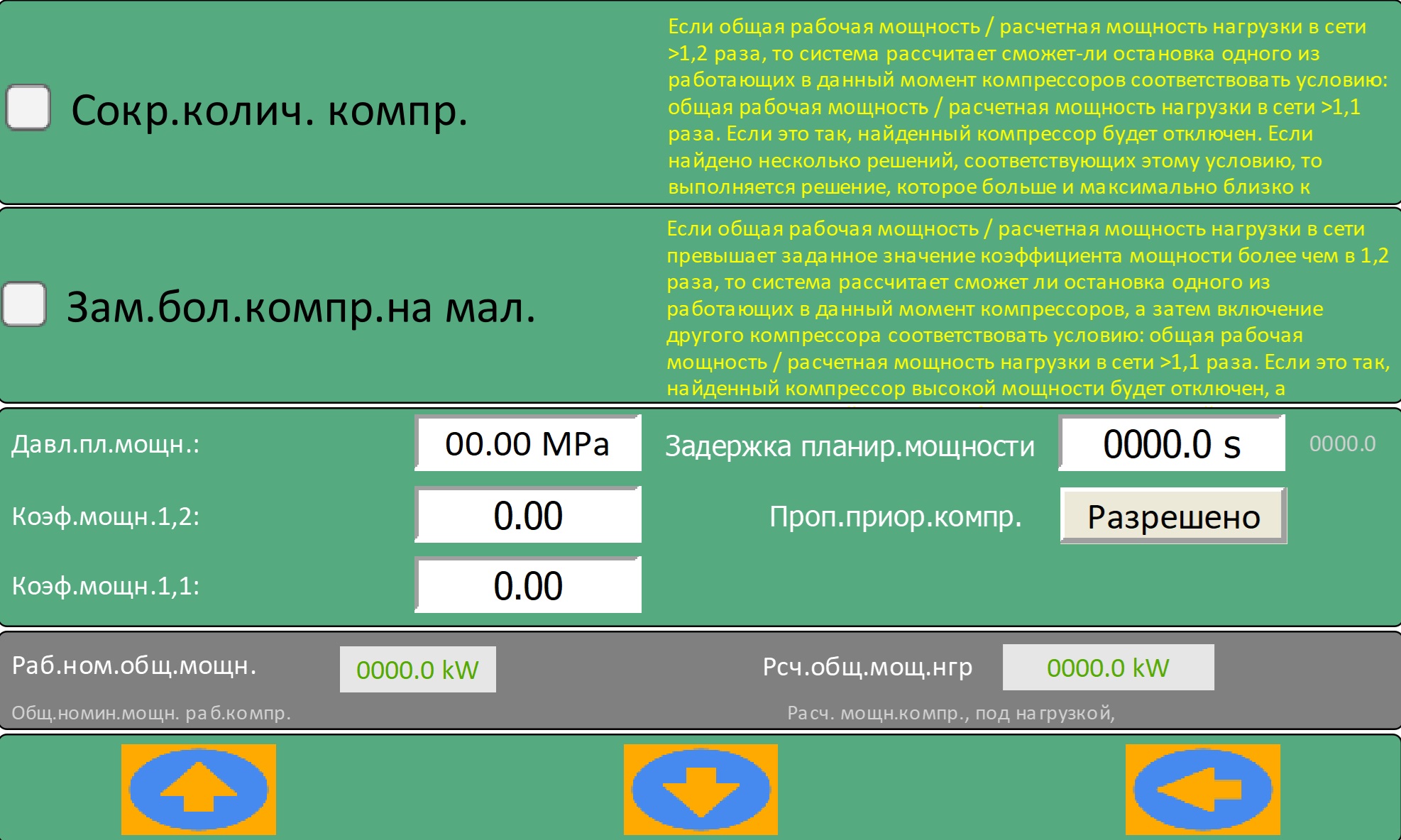

Пользователь может выбрать следующие стратегии планирования мощности:
Если общая рабочая мощность / расчетная мощность нагрузки в сети >1,2 раза, то система рассчитает сможет ли остановка одного из работающих в данный момент компрессоров соответствовать условию: общая рабочая мощность / расчетная мощность нагрузки в сети >1,1 раза. Если это так, найденный компрессор будет отключен. Если найдено несколько решений, соответствующих этому условию, то выполняется решение, которое больше максимально близко к коэффициенту 1,1.
Если общая рабочая мощность / расчетная мощность нагрузки в сети превышает заданное значение коэффициента мощности более чем в 1,2 раза, то система рассчитает сможет ли остановка одного из работающих в данный момент компрессоров, а затем включение другого компрессора соответствовать условию: общая рабочая мощность / расчетная мощность нагрузки в сети >1,1 раза. Если это так, найденный компрессор высокой мощности будет отключен, а компрессор малой мощности будет включен. Если найдено несколько решений, соответствующих этому условию, то выполняется решение, которое больше и максимально близко к коэффициенту 1,1.
Если обнаруживается, что расчетная мощность нагрузки 2-х работающих компрессоров малой мощности < номинальной мощности одного неработающего в данный момент компрессора * 0,9, то система выключит оба компрессора малой мощности и включит этот компрессор большей мощности. Если найдено несколько решений, соответствующих этому условию, то выполняется решение, которое больше и максимально близко к коэффициенту 1,1.
Рис. 2.9.4
Если на этом экране нажать кнопку «Разрешено», то будет осуществляться пропуск компрессоров, имеющий приоритетный статус. Т.е. эти компрессоры не будут автоматически останавливаться при планировании мощности.
Оборудование с приоритетным режимом работы обычно можно использовать для совместного сетевого управления компрессора с частотным преобразователем и обычным компрессорами (с дискретным управлением). Работа компрессора с частотным преобразователем может лучше обеспечивать пользователям более стабильное давление.
Возможные варианты Коэффициента мощности 1,2:
-1.2
-1.25
-1.3 и т.д...
рекомендуется установить 1.2, в зависимости от потребностей производства.
Возможные варианты Коэффициента мощности 1,1:
-1.05
-1.1
-1.2
-1.3 и т.д...
рекомендуется установить 1.1, в зависимости от потребностей производства.
Работа с расходомером и электросчетчиком:
Система позволяет получать данные мгновенного или накопленного расхода сжатого воздуха в м3 в мин через протокол связи RS485 (с расходомером модель VFM60, а также SURE NV), либо через аналоговый сигнал 4-20 мА. Эти данные только отображаются на экране контроллера и отправляются в облако ”Owenclaud”. Выбор модели расходомера, типа сигнала (мгновенный или накопленный расход), цикл чтения в секундах выбирается на соответствующем экране (см. рис. 2.9.5).

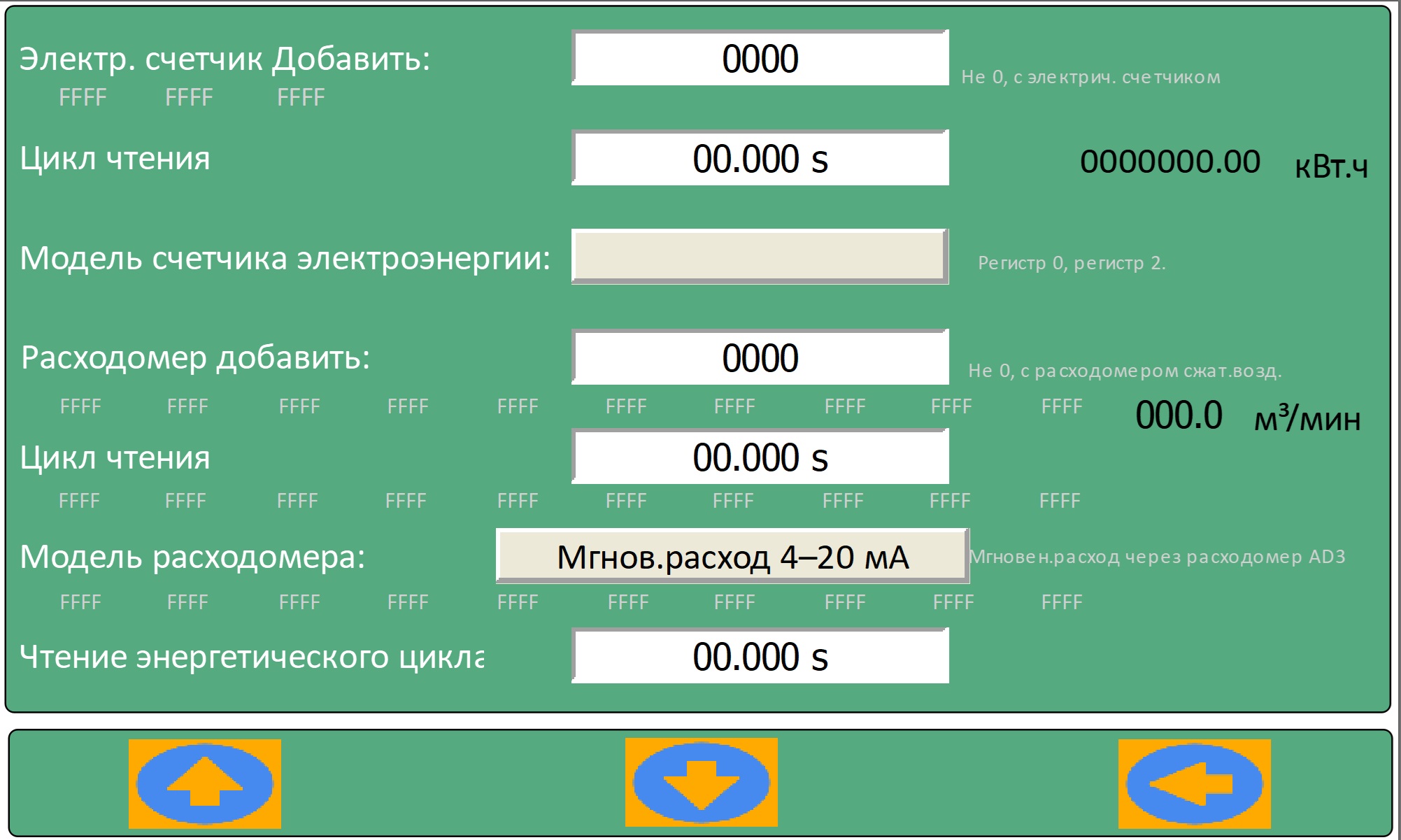

Рис. 2.9.5
Также можно подключить к контроллеру и выбрать модель электрического счетчика. В настоящий момент поддерживается работа по протоколу RS485 с счетчиком электроэнергии Acrel ADL400, единицы измерения кВт.ч.

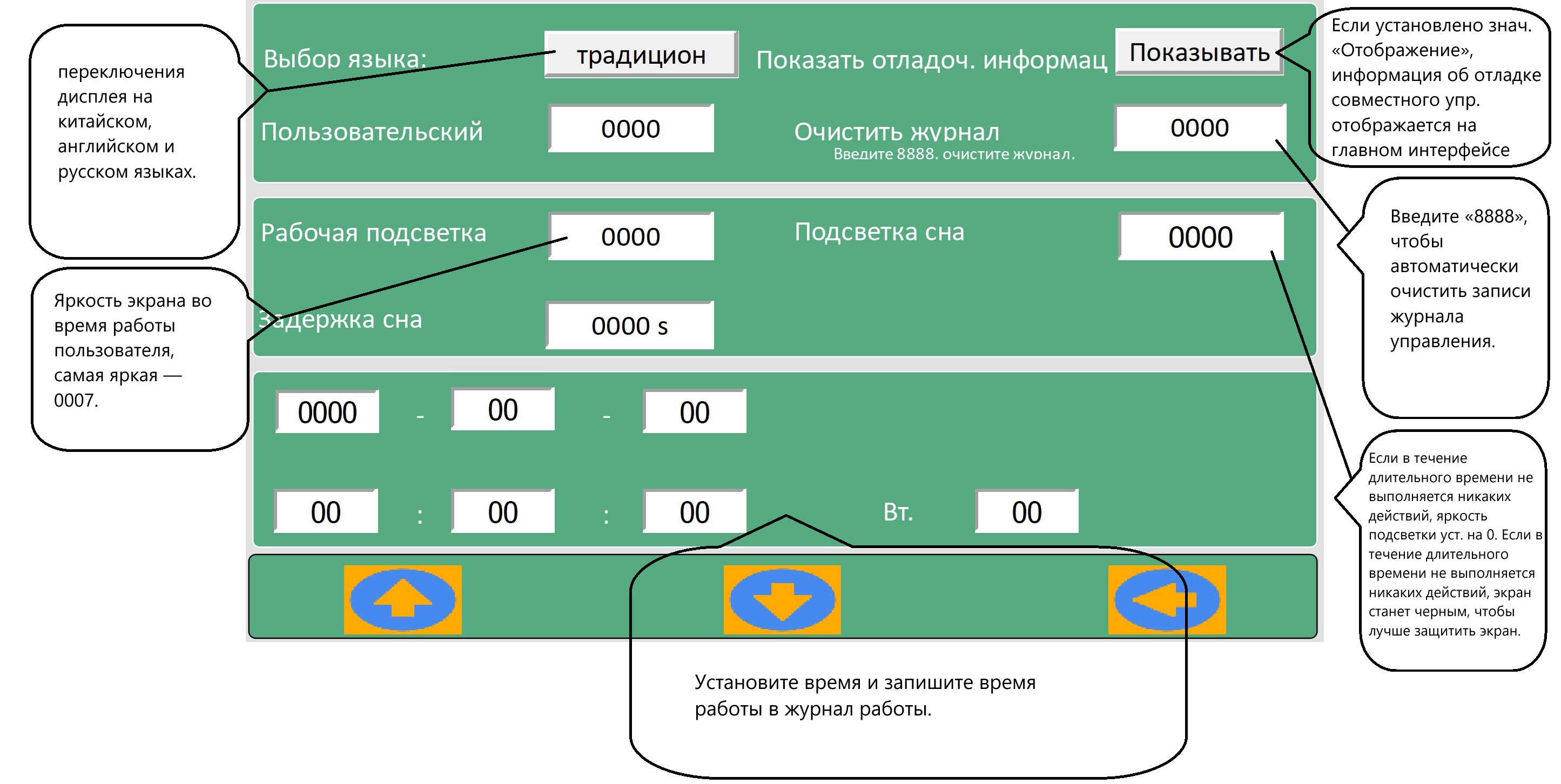

2.10 Отладка оборудования

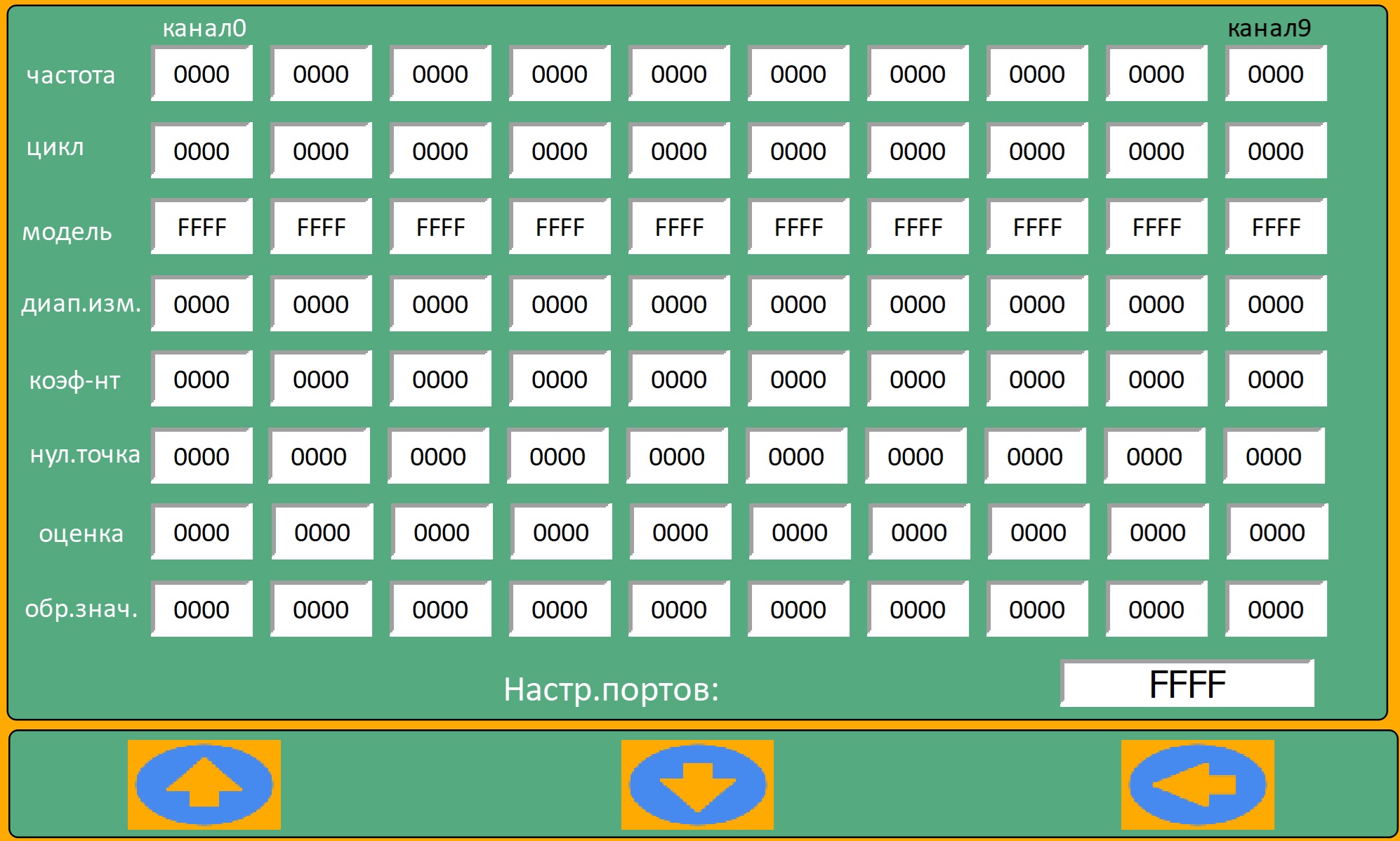

Производитель оборудования ПЛК устанавливает и настраивает параметры оборудования, связанные с выбором аналоговых входов AI. (доступ в это меню возможен только с паролем супер админа).
Рис. 2.9.6
3. Принцип управления
3.1 Получить статус работы и подать команды управления.
ПЛК совместного управления получает рабочее состояние воздушного компрессора в соответствии с количеством контролирующих машин, установленным пользователем, и методом получения рабочих параметров каждой машины, установленным пользователем.
- Когда режим работы машины — получение связи, отправьте команды запроса через связь 485, чтобы прочитать рабочие данные воздушного компрессора, отправьте команды управления воздушному компрессору через связь 485;
- Когда рабочий режим машины определяется посредством обнаружения переключателя, рабочее состояние воздушного компрессора определяется путем обнаружения указанного входа рабочего переключателя, входа переключателя нагрузки и входа переключателя неисправности, а запуск воздушного компрессора контролируется через указанный релейный выход: Запуск, остановка, загрузка, разгрузка.
3.2. Работа сети.
Работа сети разделена на четыре состояния, а именно «начальное совместное управление», «работа в совместном управлении», «остановка совместного управления» и «совместное управление остановлено». Они представлены следующим образом:
Начальное совместное управление
Когда пользователь только запускает совместное управление, система переходит в режим «начальное состояние совместного управления» и начинает отсчет времени. Текущее давление пневмосистемы определяется по внешнему датчику давления. Это давление сравнивается с установленным пороговым давлением нагрузки совместного управления.
Когда давление становится выше, чем пороговое давление загрузки, или время синхронизации больше, чем установленная задержка запуска "начального совместного управления", контроллер переходит в основной режим "совместное управление работой". В исходном состоянии совместного управления интервал запуска или нагрузки равен установленной «начальной задержке совместного управления». При начальном совместном управлении максимальное количество машин, разрешенное к запуску, не может превышать установленное максимальное количество работающих машин в начальном совместном управлении, так как давление в пневмосистеме (ресивере) повышается до нагрузки совместного управления. Это давление может держаться долгое время, так как все машины в сети будут включены, что может привести к повышенному расходу электроэнергии и нежелательным отходам. Это также может защитить от перегрузок в электросети, не позволяя запускать несколько устройств одновременно.
Работа в совместном управлении
Во время работы совместного управления система определяет давление в пневмосистеме, сравнивает его с пороговым давлением загрузки и разгрузки совместного управления, и управляет запуском, остановкой, загрузкой и разгрузкой машин в сети в соответствии с установленным временем задержки совместного управления. Во время работы совместного управления, когда давление пневмосистемы меньше порогового давления нагрузки совместного управления, а количество компрессоров больше или равно заданному «максимально допустимому количеству компрессоров в режиме совместного управления», то ожидающие в сети компрессоры больше не запускаются. (Адаптировано к ситуациям, когда напряжение электросети пользователя не позволяет одновременно запускать несколько устройств).
Во время совместного управления, когда это удобно для установки и отладки, пользователь проверяет правильность вывода.
Нажмите вручную, чтобы переключить соответствующий выходной порт на закрытый или открытый. Эта кнопка реагирует на действия пользователя только тогда, когда устройство находится в состоянии остановки совместного управления.
Остановка совместного управления:
Если при остановке совместного управления настроена «автоматическая остановка оборудования в сети», пользователь нажимает кнопку остановки совместного управления, и контроллер автоматически отправляет команду на выключение всем устройствам в сети, через определенные промежутки времени, в соответствии с установленной «задержкой выключения», и после завершения автоматически переходит в состояние «совместное управление остановлено».
Совместное управление остановлено:
В состоянии остановки совместного управления контроллер последовательно только считывает рабочее состояние воздушных компрессоров в сети, не отправляя при этом команды активации управления компрессорам в сети.
4. Примечания по подключению, установке и отладке.
4.1. Источник питания.
Контроллер МАМ подключается источнику питания постоянного тока. Диапазон источника питания переменного тока: 18–28 В переменного тока. Диапазон источника питания постоянного тока: 24–30 В постоянного тока.
Разработанный нами модуль контроля совместной работы компрессоров имеет защитный кожух с встроенным блоком питания 24V DC, мощностью 60 Вт.
4.2. Источник давления совместного управления.
В соответствии с потребностями пользователя на месте определите место установки датчика давления совместного управления в пневмосети. Характеристики датчика давления составляют 4–20 мА, что соответствует 0–1,6 МПа (заводская настройка по умолчанию позволяет поддерживать значение 10,0 МПа).
ПЛК имеет 4 порта для ввода данных от датчика давления. Монтажники на объекте определяют порт подключения датчика давления в соответствии с электрической схемой и подключают его. Зтем выбирается соответствующий порт давления совместного управления в меню параметрах управления.
4.3. Определить количество воздушных компрессоров на объекте и пронумеровать их.
Совместная система управления поддерживает удаленный мониторинг и совместное управление от 1 до 8 устройств. Монтажный персонал настраивает параметры в зависимости от количества воздушных компрессоров на производстве. Для этого необходимо пронумеровать каждый воздушный компрессор. Если рабочие параметры воздушного компрессора получаются через протокол связи RS485 (для компрессоров с контроллерами MAM — серии), в пользовательских параметрах такого контроллера необходимо установить соответствующий сетвой номер (код) и установить режим связи «компьютер».
4.4. Планирование сбора рабочих параметров сетевого воздушного компрессора и способы управления ими.
ПЛК совместного управления поддерживает получение рабочего состояния воздушного компрессора в сети не только через протокол связи RS485, но и посредством значений переключения контактов удаленного управления. Поэтому если в пневмосети есть воздушный компрессор, который не поддерживает связь RS485 для получения состояния воздушного компрессора, то персонал должен подтвердить и установить следующие параметры, а затем выполните подключение проводов в соответствии с настройками этих параметров:
- Определите, какие релейные выходы ПЛК совместного управления управляют запуском, остановкой, загрузкой и разгрузкой воздушного компрессора. И выполните соответствующие настройки в ПЛК совместного управления.
Примечание. ПЛК совместного управления имеет 16 релейных выходов. При настройке необходимо избегать использования различных функций и выбирать один и тот же релейный выход.
- Для воздушных компрессоров с частотным приводом, когда рабочее состояние определяется по значению переключения, сигнал обычно поступает от главного контактора. Закрыто – значит работает, открыто – остановлено; сигнал работы под нагрузкой поступает от контакта соленоида всасывающего клапана. Закрыто – значит загружено, открыто – не загружено; если контроллер имеет выходной сигнал неисправности, сигнал неисправности также может быть введен в ПЛК совместного управления.
Примечание. Переключатель ПЛК совместного управления должен принимать сигналы пассивного «сухого» контакта, и запрещено напрямую вводить активные сигналы. Экран совместного управления имеет 16 входов переключателя. При настройке необходимо избегать различных функций и выбирать один и тот же вход переключателя.
4.5. Планирование оборудования подготовки сжатого воздуха.
Определите какое оборудование будет использоваться для подготовки сжатого воздуха, например количество рефрижераторных осушителей, а также будут-ли они запускаться вместе с компрессорами в совместном управлении. Настройте их в соответствии с потребностями. Необходимо использовать силовые реле для управления таким оборудованием.
4.6. Подключение проводки согласно методу определения рабочего состояния воздушного компрессора.
Чтобы получить рабочее состояние воздушного компрессора посредством связи, вам нужно всего лишь подключить линию RS485. Схема подключения следующая:
ПЛК совместного управления A1 ------ Контроллер 1 A1 ----- Контроллер 2 A1. . . . . .
ПЛК совместного управления B1 ------ Контроллер 1 B1 ----- Контроллер 2 B1. . . . . .
ПЛК совместного управления GND ----Контроллер 1GND ------Контроллер 2 GND. . . . . .
Для воздушных компрессоров, которые используют значения переключателя для получения рабочего состояния, необходимо подключить контакты переключателя рабочего состояния и контакты переключателя состояния нагрузки к совместному ПЛК управления.
Подключите линию управления от выхода реле ПЛК совместного управления к контроллеру воздушного компрессора, чтобы использовать его в качестве дистанционного сигнала для управления запуском и остановкой воздушного компрессора.
4.7. Ручная отладка.
- Через соединение ПЛК совместного управления RS485-1 и соединение контроллера функции связи RS485-1 можно получить параметры воздушного компрессора.
Коды связи воздушного компрессора пронумерованы последовательно от 001 до 008, а режим связи установлен на «Компьютер». После подключения линии связи и настройки параметров воздушного компрессора рабочие данные воздушного компрессора будут автоматически отображаться на дисплее ПЛК совместного управления. Пользователь может ввести рабочие параметры, проверить правильность соответствующих параметров, а также протестировать ручной запуск и. остановка воздушного компрессора 485 связь.
- Рабочее состояние воздушного компрессора определяется по значению переключения. Пользователь может проверить, правильно ли передается состояние воздушного компрессора в ПЛК совместного управления, через интерфейс ручной отладки в настройках совместного управления. И, вручную управляя каждым релейным выходом, проверьте, правильно ли действует соответствующая функция клеммы на соответствующем устройстве. Соответствующий интерфейс отладки показан ниже.

5. Связь с облачным Интернет-сервисом.
Контроллер может быть оснащен дополнительным встроенным интернет-шлюзом ОВЕН ПМ210, который автоматически связывается с облачным сервером после включения, отправляет данные на сервер и принимает команды обратной связи сервера.
Контроллеры серии MAM позволяют передавать данные на компьютер по протоколу Modbus RTU, а также осуществлять управление совместной работой компрессоров.

Сигнал с контроллера можно вывести через GPRS модуль удаленного доступа (интернет-шлюз ОВЕН ПМ210), благодаря чему оператор может отслеживать рабочие параметры в любой точке мира, где имеется Интернет через бесплатный российский облачный сервис OwenCloud. Вывод информации возможен как на экран компьютера, планшета, так и на экран мобильного телефона (под управлением Android или IOS).

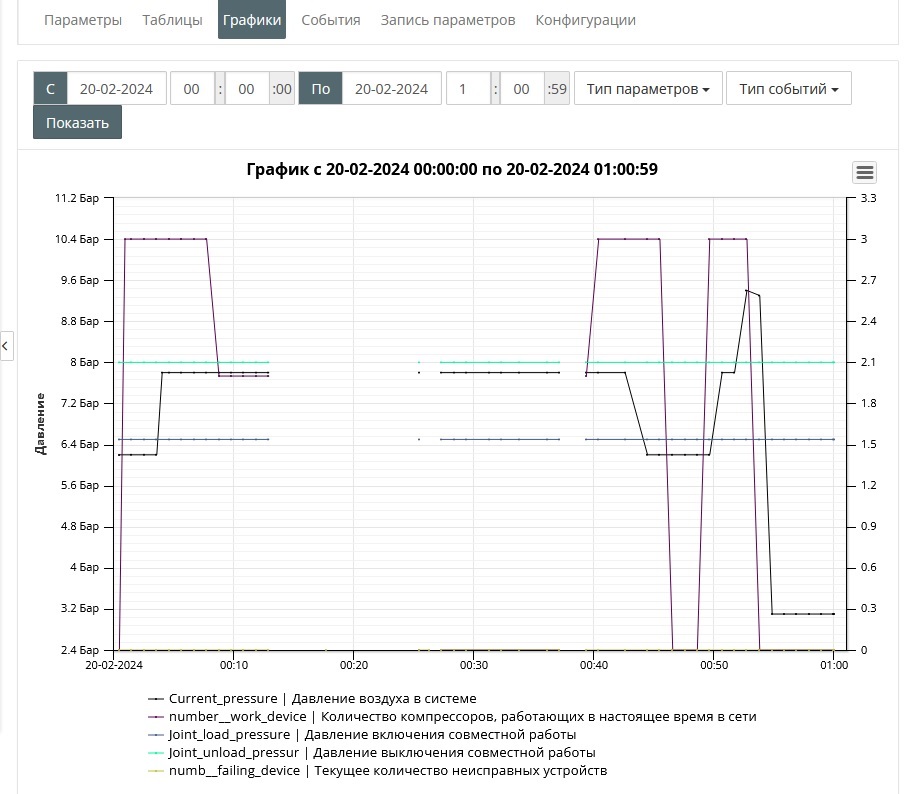

Облако позволяет выводить информацию в том числе в виде графиков и табличных данных.
