Вышел из строя блок управления (контроллер) компрессора. Что делать в этом случае?

Вышел из строя блок управления (контроллер) компрессора. Что делать в этом случае?

Существует несколько вариантов решения этой проблемы:

1-й вариант (покупка нового контроллера):

Приобрести новый контроллер. Пожалуй - это самый простой вариант в плане реализации. Замена заключается в отвинчивании-завинчивании нескольких болтиков, и в подключении нового блока уже имеющимися штекерами.

Но как правило срок поставки нового контроллера измеряется несколькими месяцами, а его стоимость может неприятно удивить. Так, например модель Delcos3100 для компрессоров CompAir (Шторм) стоит более 2,5 тыс. евро...

2-й вариант (ремонт старого контроллера):

Можно отремонтировать старый контроллер. Это - самое недорогое решение, но не всегда реализуемое, и не всегда самое быстрое. У каждого производителя компрессорных станций именитых брендов (Atlas Copco, CompAir, Kaeser, Alup, Fini, Fiac и т.д...) в контроллерах "прошито" свое программное обеспечение. В тех случаях, если неисправность заключается только в деталях прибора, то это решаемо, но опять-же если запчасти еще производятся.

А вот в тех случаях когда сбой в работе контроллера происходит из-за программы, то решить эту проблему становится практически не возможно... Впрочем, например у официальных российских дилеров AC имеется платная услуга по прошивке контроллеров Elektronikon, но как правило речь идет о новых блоках управления, прошиваемых под конкретный компрессор.

3-й вариант (замена на более современный контроллер):

Заменить старый контроллер на новый (который имеется у нас в наличии) буквально за пару дней. И пусть он будет не именитого бренда, но зато современный (с контролем напряжения, токов мотора компрессора и вентилятора), недорогой (около 200 евро) и самое главное - надежный. При этом клиент может выполнить эту замену самостоятельно (имея базовые знания и навыки в электронной и пневматической схеме управления компрессорами), либо заказать его профессиональную установку в нашей компании.

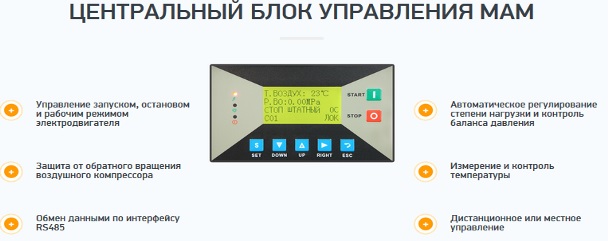

Чем-же так привлекателен контроллер MAM - серии, помимо своей недорогой стоимости?

Функциональные возможности:

• ЖКИ-дисплей (английский или русский)
• Функция управления запуском, остановом и рабочим режимом электродвигателя.
• Функция защиты, предотвращающие обратное вращение воздушного компрессора.
• Измерение и контроль температуры.
• Автоматическое регулирование степени нагрузки и контроль баланса давления.
• Выбор режимов дистанционного и местного управления.
• Выбор режимов блокировки и независимого режима.
• Функция обмена данными по интерфейсу RS485

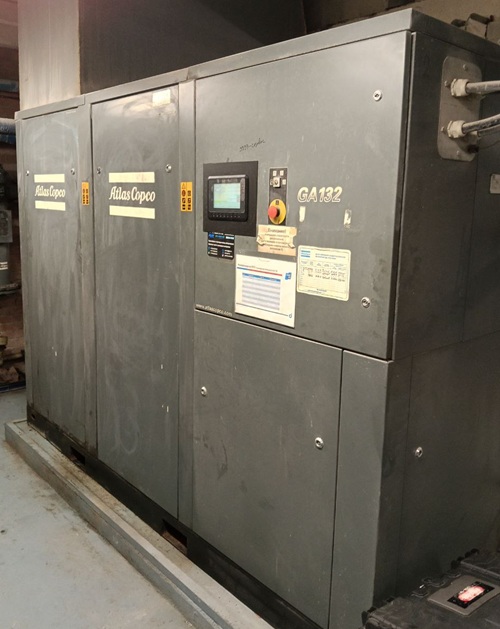

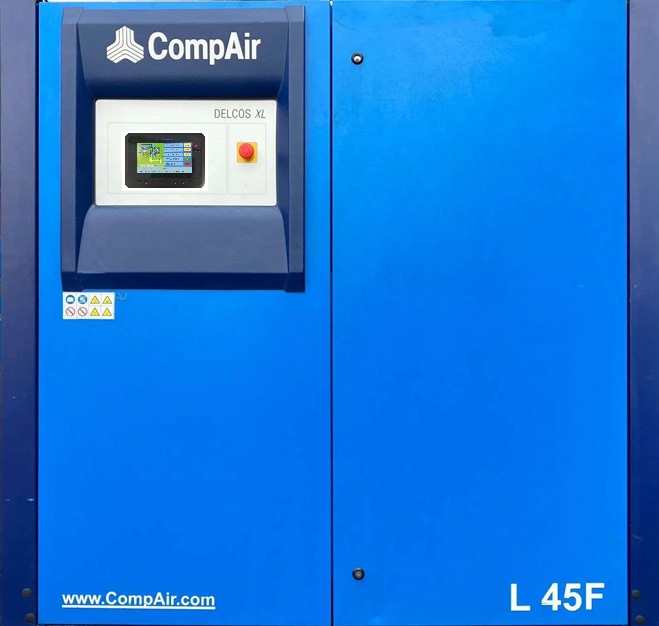

Опционально мы можем предложить установку контроллера MAM Plus RS485 (MAM880 PLUS RS485) с интернет-шлюзом ПМ210 для подключения контроллера к интернету для удаленного мониторинга его параметров из любой точки мира. В том случае, если компрессор уже имеет штатный контроллер MAM860, МАМ880, MAM6080 (без "открытого" протокола RS485), наши специалисты прямо на месте установят в него специальную плату расширения для передачи данных по протоколу RS485 Modbus RTU. Таким образом, для подключения компрессора к интернету заказчику будет достаточно только докупить интернет-шлюз ПМ210 фирмы ОВЕН примерно за 8 тыс. рублей.

После произведенной модернизации можно будет управлять включением/выключением компрессора, добавлять и выгружать данные в реальном времени на специальную страницу  веббраузера в компьютере, или в мобильном приложении смартфона.

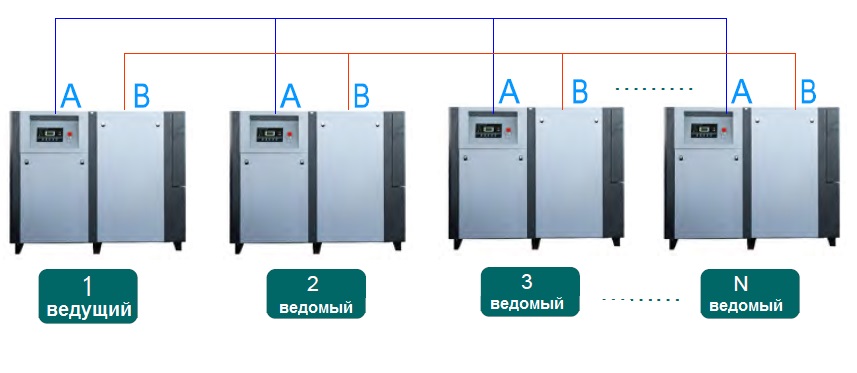

Также возможно объединить в единую сеть для контроля и управления до 16 компрессоров, под управлением контроллеров MAM-серии. При значительных колебаниях потребности в сжатом воздухе за короткие промежутки времени они, позволяют в автоматическом режиме осуществлять сетевой контроль, дистанционно запускать, или останавливать компрессоры одной сети для стабилизации давления подачи воздуха.

Вот лишь несколько примеров, реализованных нами проектов по замене и модернизации контроллеров компрессорных установок:

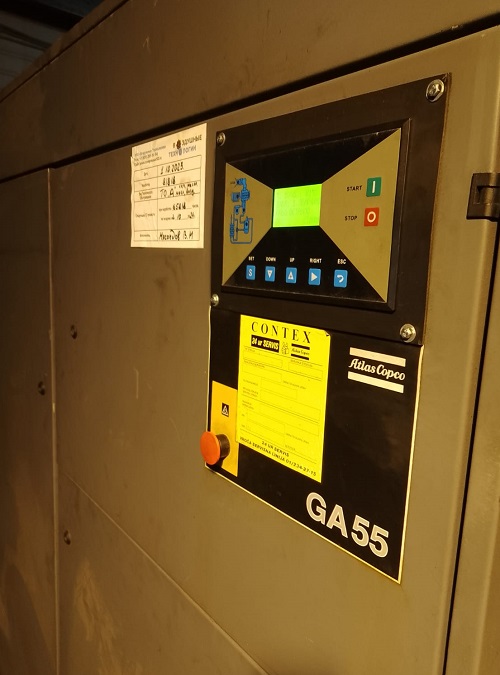

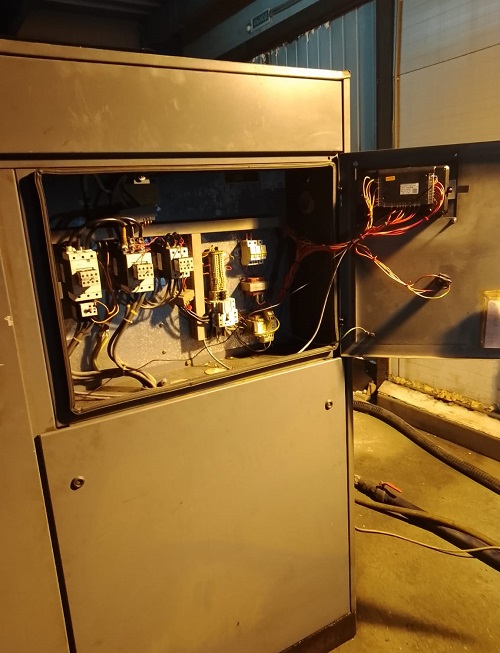

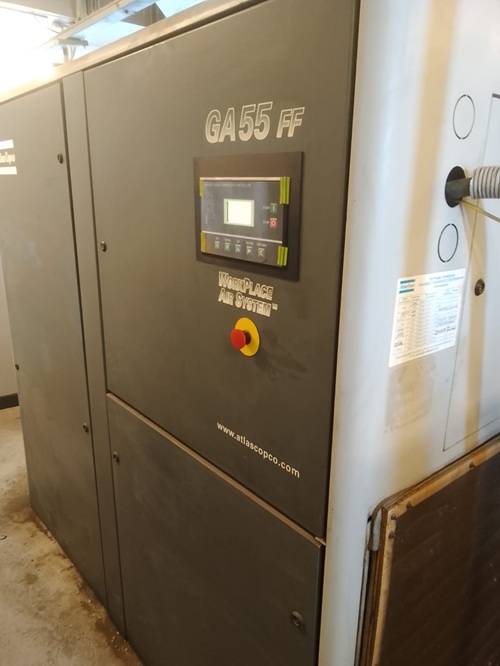

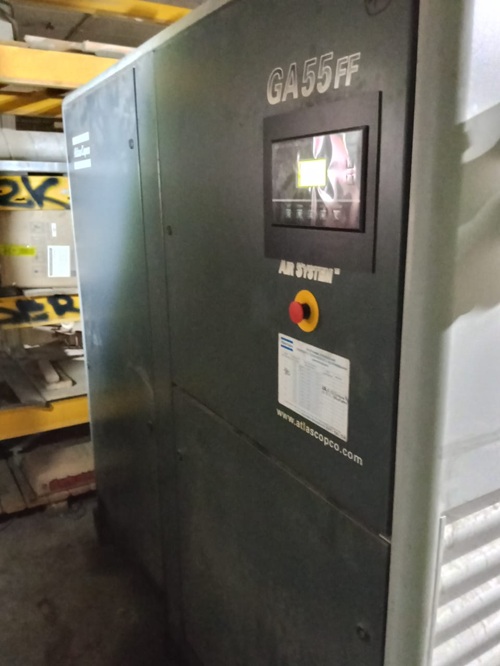

- Замена неисправного контроллера Elektronikon1 (Бельгия) на новый контроллер MAM880 (Китай) на компрессорной установке Atlas Copco GA55 (55 кВт). Работы были проведены в январе 2024 года на одном из предприятий в г.Коврове, Владимирской области.



__________________________________________

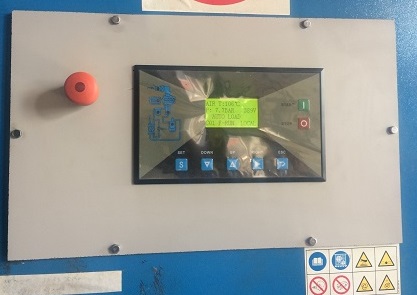

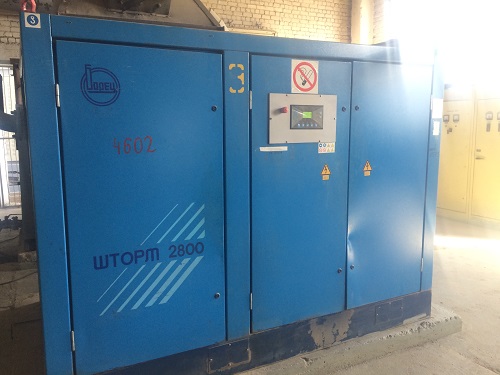

- Замена неисправного контроллера DELCOS 3000 (Германия) на новый контроллер MAM880 (Китай) на компрессорной установке ШТОРМ 2800 (160 кВт). Работы были проведены в июле 2021 года на одном из деревообрабатывающих предприятий в г.В-Волочке, Тверской области. Компрессор Шторм 2800 был выпущен на заводе Борец в 2006 году и является полным аналогом немецкого компрессора CompAir L160.



Помимо нового контроллера пришлось установить новый датчик давления, датчик температуры, дополнительный трансформатор 24VDC и промежуточное реле для питания двух соленоидных клапанов компрессора. Аналоги импортных контроллеров компрессорных станций прекрасно работают и приносят прибыль нашим заказчикам.

_________________________________________________________

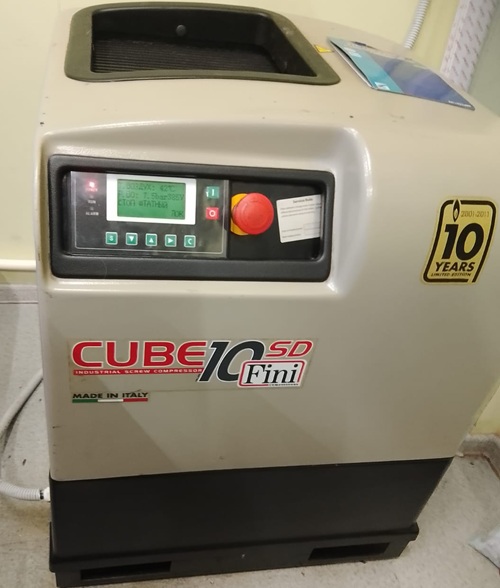

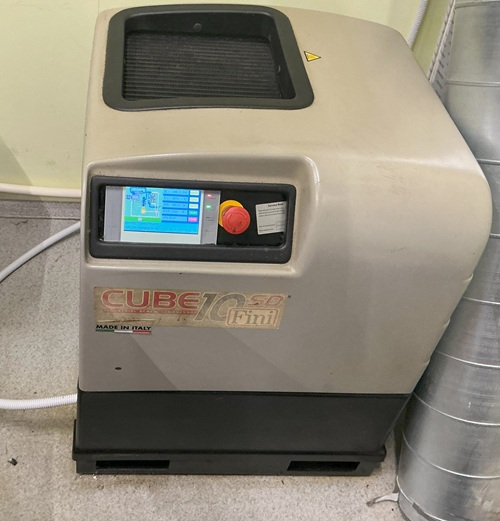

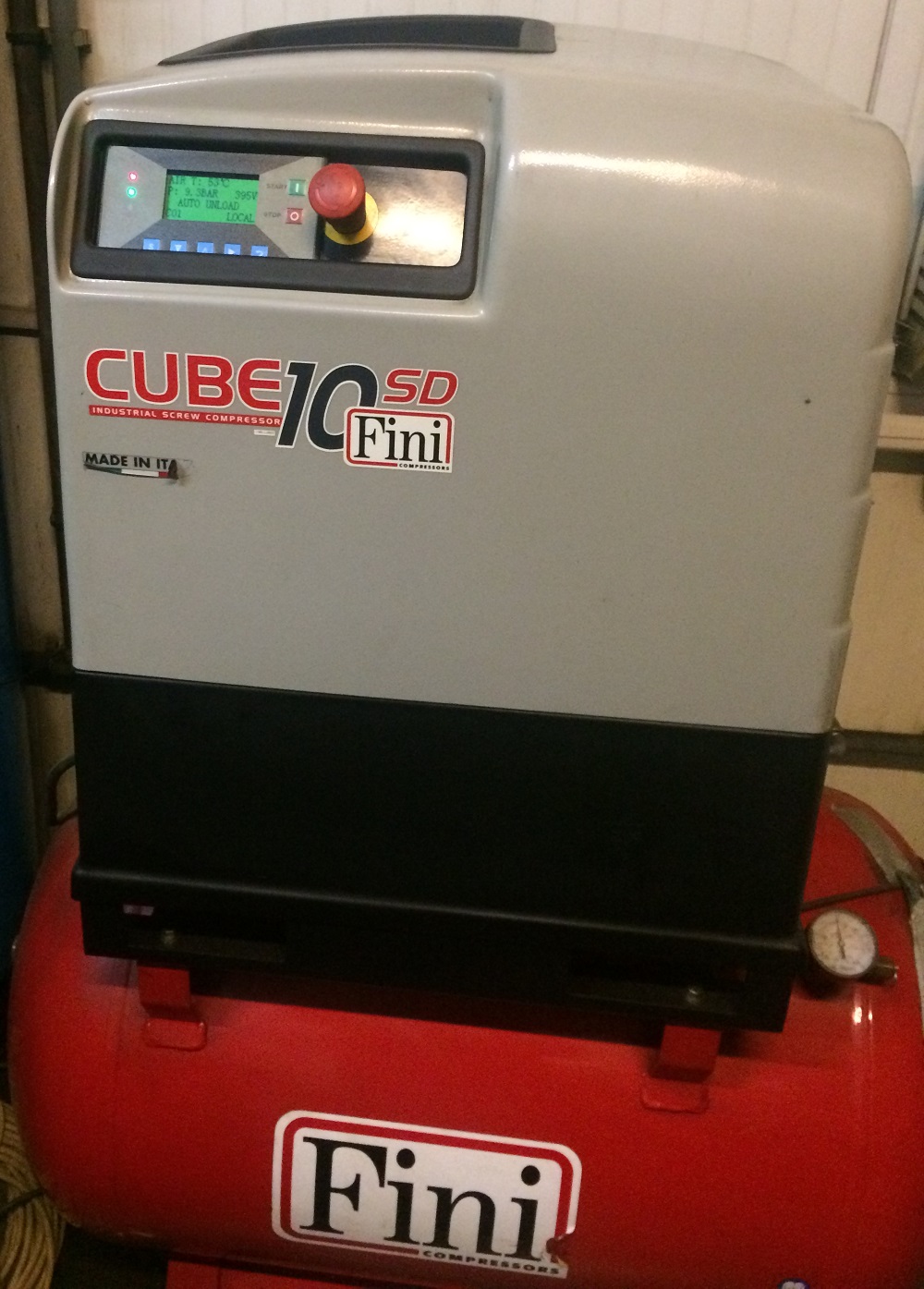

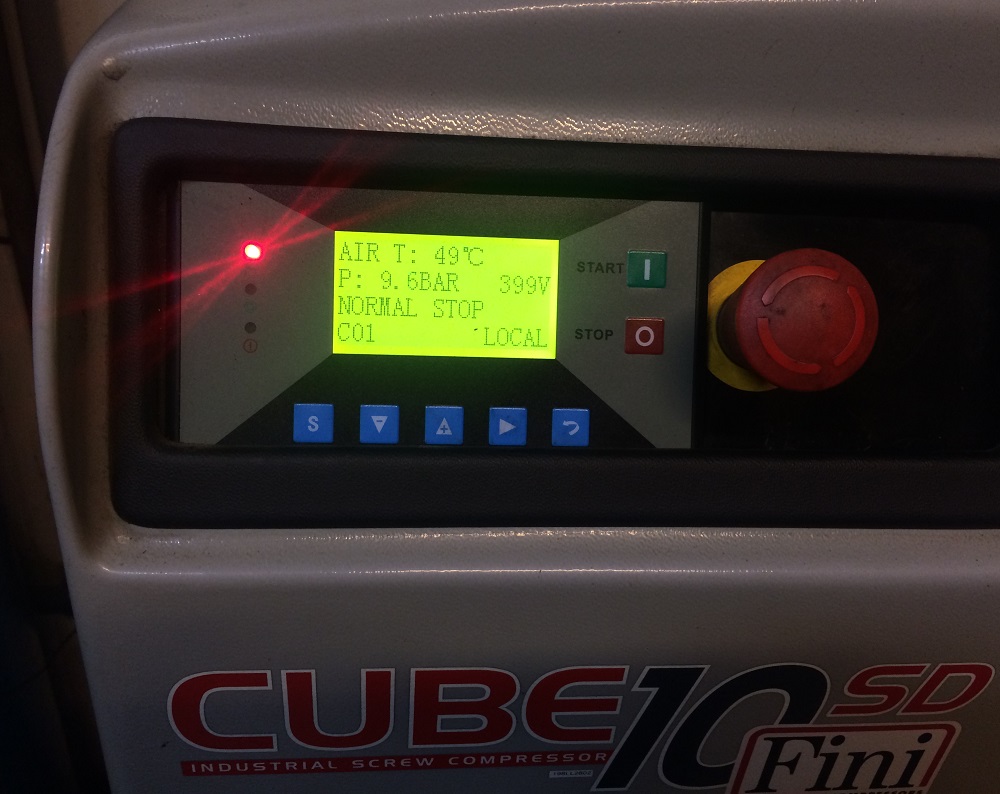

- В апреле 2022 г произвели замену контроллера Easy Tronic II (Италия) на новый контроллер MAM860 (Китай) на итальянском винтовом компрессоре Fini Cube SD10 (7,5 кВт) в одном из автосервисов г. С-Петербурга. Ремонт старой платы винтового компрессора был экономически нецелесообразен...

_________________________________________________________

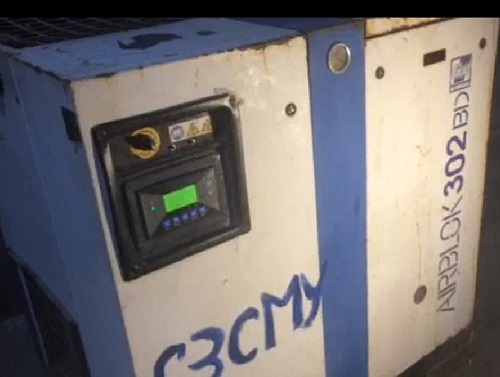

- Замена "сгоревшего" контроллера Fiac AIR ENERGY CONTROL (Италия) на новый контроллер MAM860 (Китай) на компрессорной установке FIACK Airblok302 (15 кВт).

Работы были проведены в ноябре 2020 года на одной из автобаз коммунальной спецтехники в г. С-Петербурге. Помимо нового контроллера пришлось установить новый датчик температуры тип PT100. Как оказалось не работает контроллер из-за резкого скачка напряжения, даже не светился экран блока управления. Замена дисплея на старом контроллере компрессора была нецелесообразна из-за стоимости и сроков поставки...

__________________________________________________________________

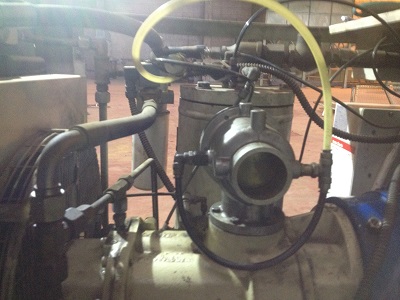

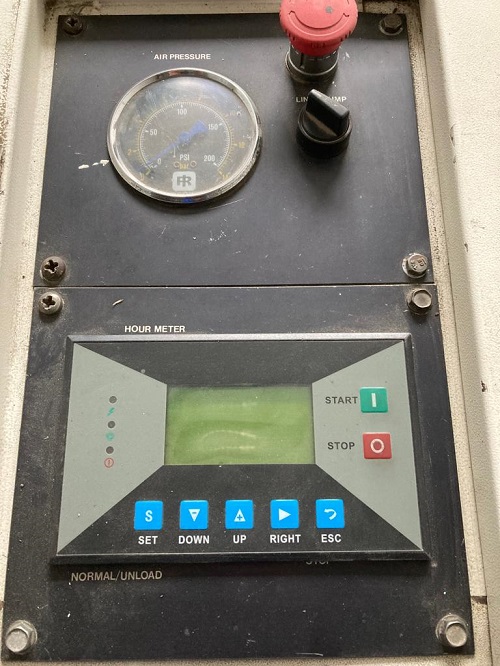

- Установка контроллера MAM860 (Китай) в американский винтовой компрессор Ingersoll Rand ML22 (22 кВт) установленный в г.Волхове Ленинградской области на одном из предприятий, выпускающих строительные материалы. Работа была выполнена в декабре 2019 года.

Краткая предыстория:

Необходимость в монтаже контроллера возникла из-за того, что изначально компрессор (1996 гв.) имел так называемое релейное управление, которое со временем наполовину вышло из строя. Т.е. компрессор работал, переключался в холостой - рабочий режим, но полностью автоматически не отключался, а только в ручную. В следствие этого был повышенный расход электроэнергии и ресурса винтовой пары.



Было предложено установить китайский блок управления МАМ860 (включая новый датчик давления и датчик температуры), который имеет много полезных функций. С тех пор экономия на электричестве нашим заказчиком уже давно окупила установку нового контроллера.

______________________________________

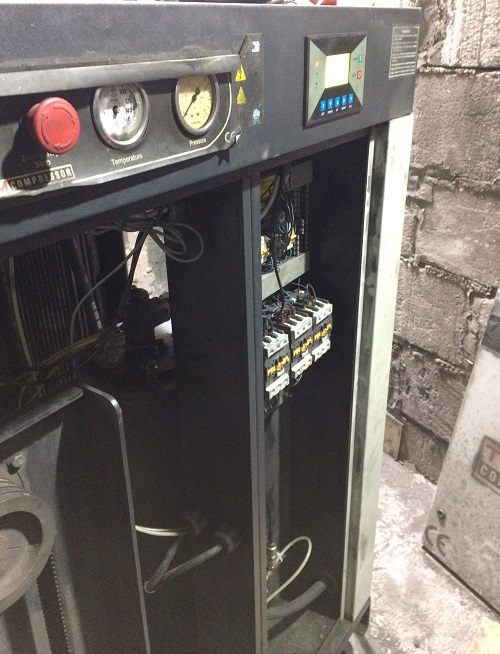

- В мае 2022 г установлен контроллер MAM860 на старом турецком винтовом компрессоре Tecom S185 (с двигателем 18,5 кВт) в одном из металлообрабатывающих предприятий в пос. Кипень Ленинградской области. Изначально компрессор работал на релейном управлении, что стало одной из причин выхода из строя пускателей двигателя и сгоранию самого двигателя. Было принято решение перемотать двигатель, поменять пускатели на новые, и заодно обеспечить надежную защиту двигателя при помощи многофункционального контроллера МАМ860.



________________________

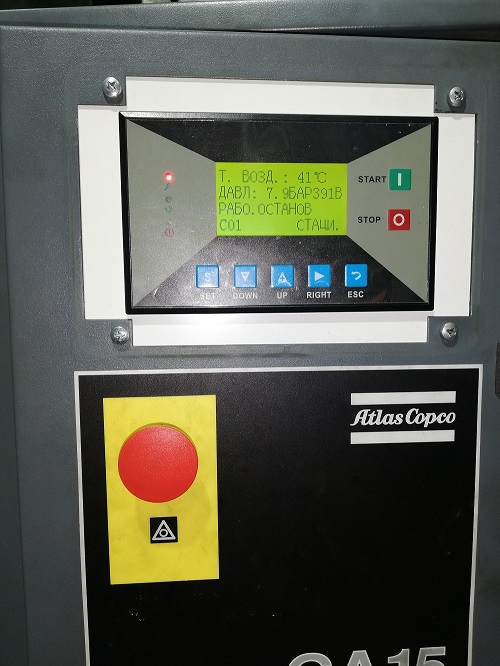

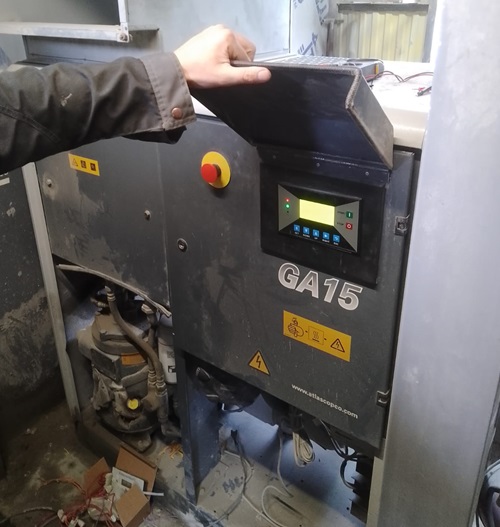

- Установка контроллера MAM860 (Китай) в мае 2022 года в бельгийский винтовой компрессор Atlas Copco GA15FF (15 кВт), с встроенным рефрижераторным осушителем). Заказчик - одно из предприятий в г.Красноярске, выпускающее пластиковые изделия. Изначально в компрессоре был установлен бельгийский блок управления компрессором Elektronikon. Ремонт контроллеров atlas copco возможен, но как правильно это получается недешево, и очень долго по срокам поставки запчастей.

_________________

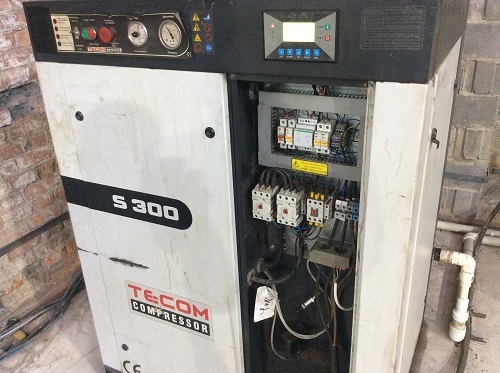

В июле 2022 г установлен контроллер МАМ860 в турецкий компрессор Tecom S300 (30 кВт), принадлежащий одному из наших заказчиков в В-Новогороде.
До этого момента у компрессора происходили частые отключения по перегрузке электромотора. Сейчас проблема решена.

_______________________

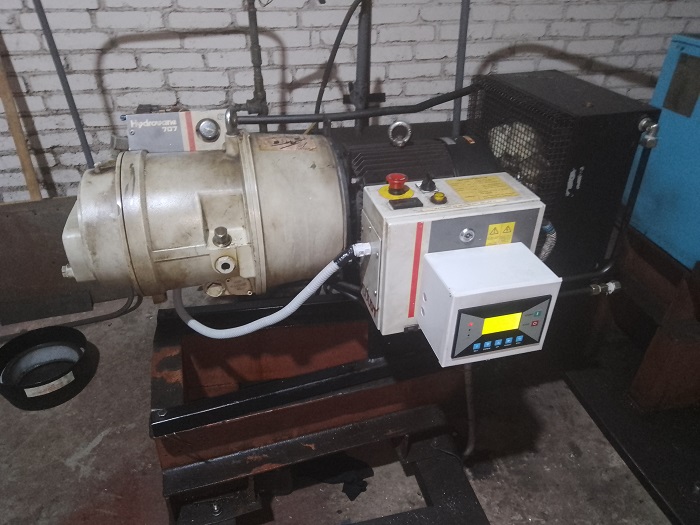

- В августе 2022 г нами были проведены работы по монтажу контроллера MAM860 на английском компрессоре CompAir Hydrovane 707 с двигателем 5,5 кВт (1995 года выпуска) в одном из стекольных заводов г.Кингисеппа.

Старая электронная плата Арт 58272 (DOL) блока управления в этом компрессоре вышла из строя, а покупка новой стоила около 3 500 Евро, а срок ее поставки 18 недель... поэтому наш заказчик принял решение полностью модернизировать систему управления на базе контроллера MAM860. Для этого была незначительно исправлена электрическая схема соединений.

_____________

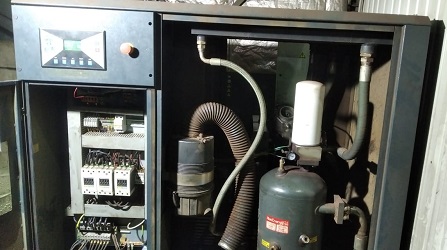

В декабре 2022 г установлен контроллер MAM880 в итальянский компрессор Finin Mega 60 (45 кВт) в АО «Порт Коломна» в Московской области. Оригинальный контроллер из Италии стоил 900 евро и срок поставки до 5 месяцев...  У нас-же на складе всегда имеется в наличии аналоги на базе контроллера MAM880 или MAM860.

_________________________

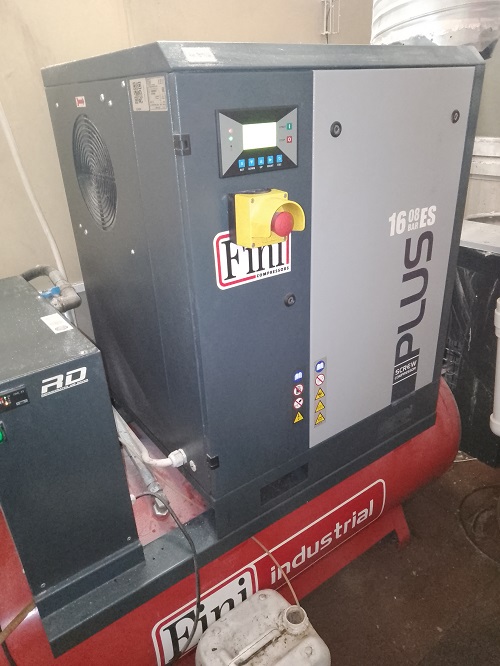

В январе 2023г. установлен контроллер MAM860 в компрессор Fini Plus16 (15 кВт). Объект находится в С-Петербурге на одном из пищевых производств хлебопекарной промышленности. Изначально на компрессоре был установлен Eeasytronic 2 micro контроллер.

__________________

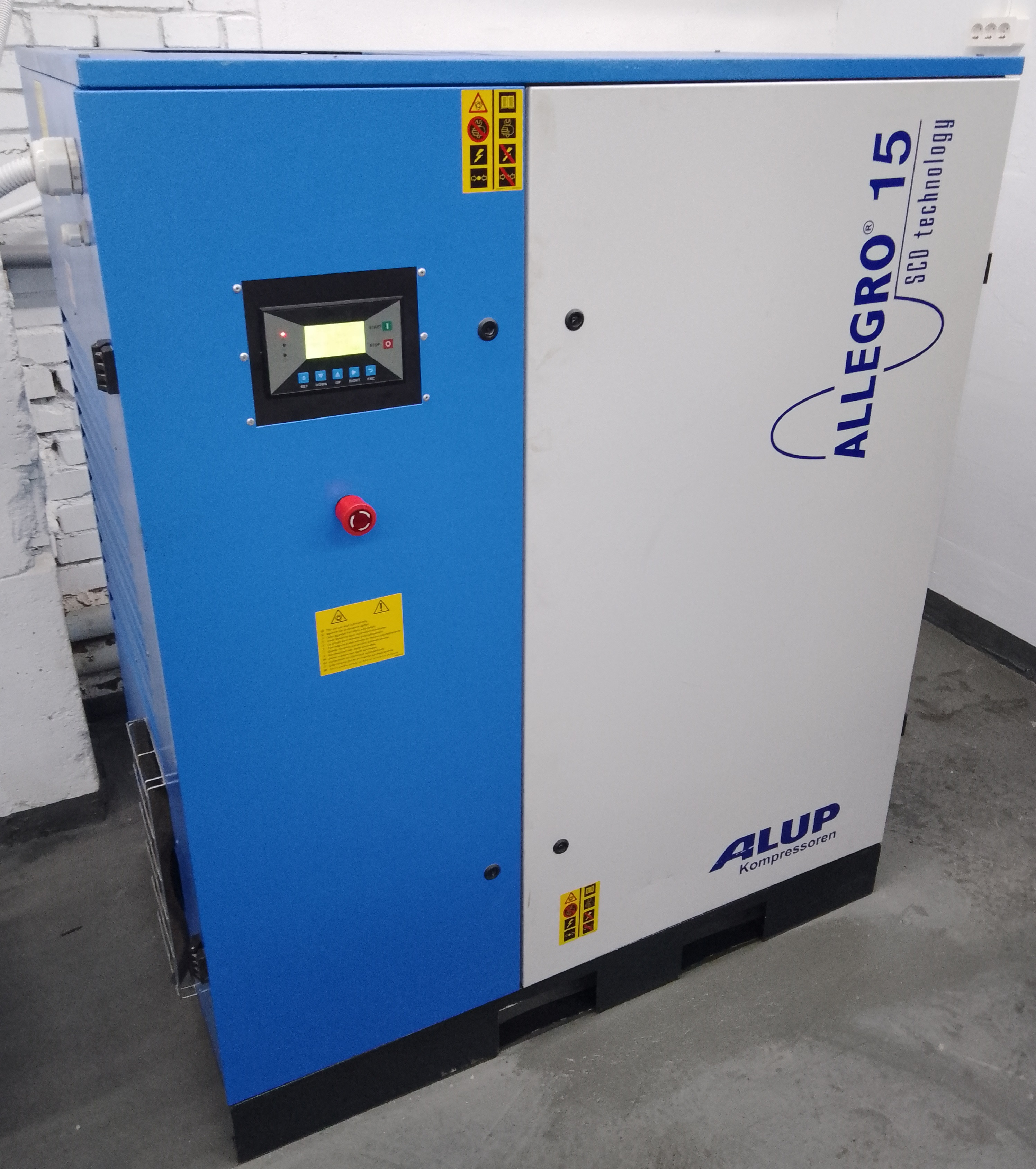

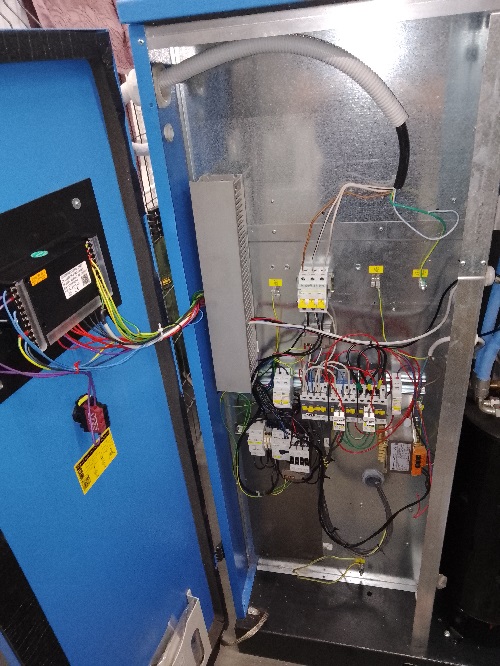

В апреле 2023 года в одном из НИИ г.С-Петербурга, был установлен контроллер MAM860 в немецкий

винтовой компрессор ALUP Allegro 15 (15 кВт). Изначально компрессор имел частотный привод, но из-за его поломки и экономической нецелесообразности ремонта частотника было принято решение перевести компрессор на дискретное управление по схеме "звезда" - "треугольник" с установкой нового контроллера.

___________________

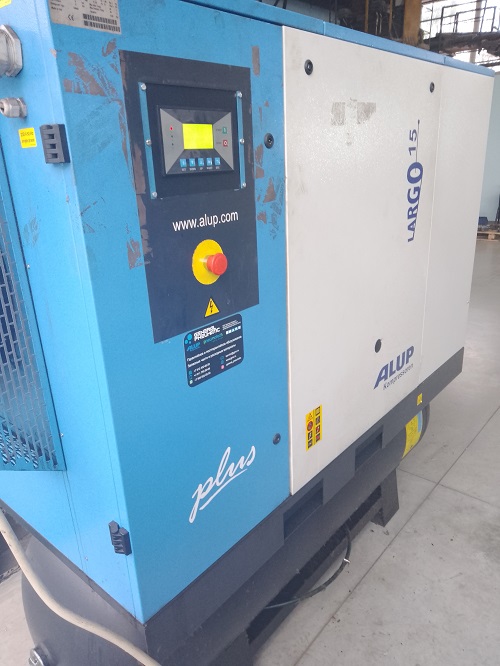

В Апреле 2023 года на одном из металлообрабатывающих предприятий в С-Петербурге наши специалисты произвели замену неисправного контроллера Air Control 4 на немецком компрессоре Alup Largo 15 (15 кВт) на более современный контроллер MAM 860.

_________

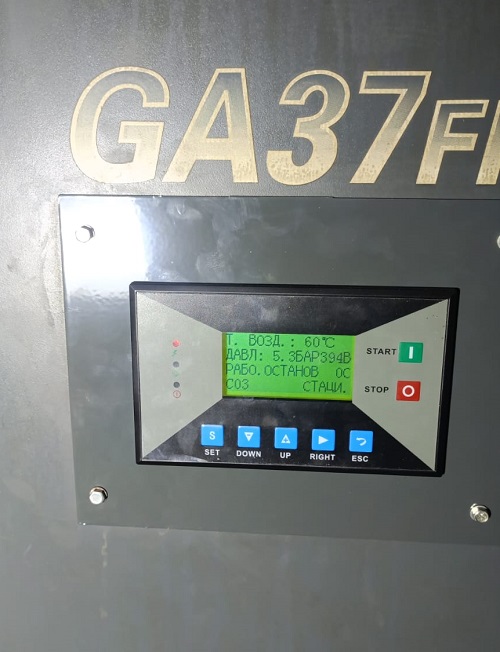

Замена штатного контроллера Elektronikon1 в компрессоре Atlas Copco GA37FF (37 кВт)на китайский контроллер MAM860.

г.Подольск, сентябрь 2023 года.

_________

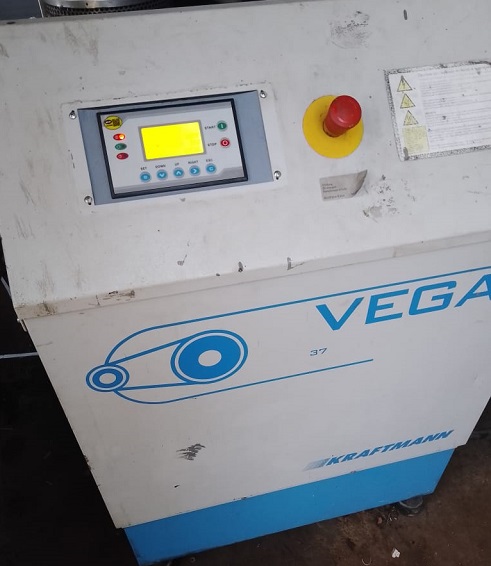

Замена штатного контроллера AIR Control Basic в компрессоре Kraftmann Vega 37 (37 кВт) на китайский контроллер MAM860.

г.Санкт-Петербург, сентябрь 2023 года (ООО "КМЗ").

_________

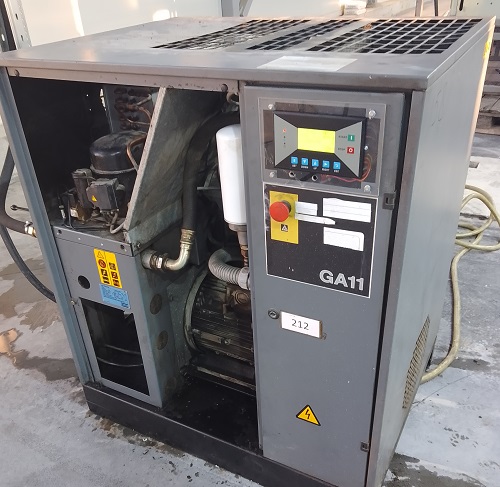

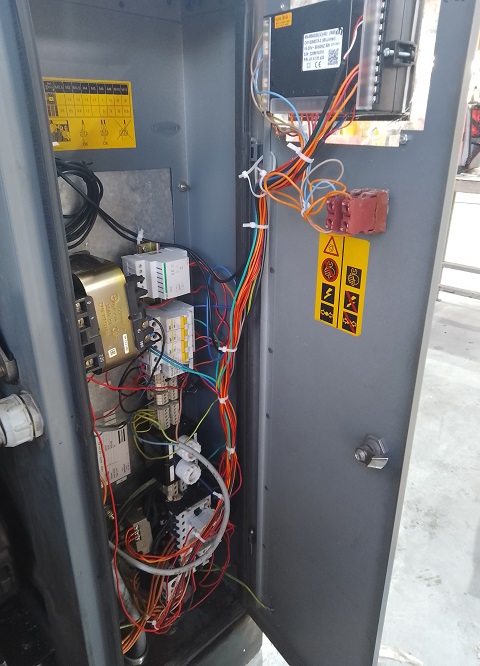

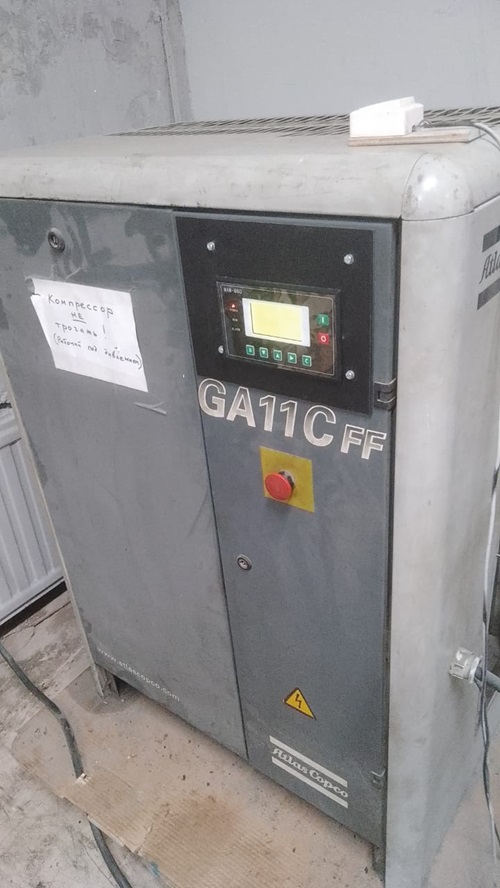

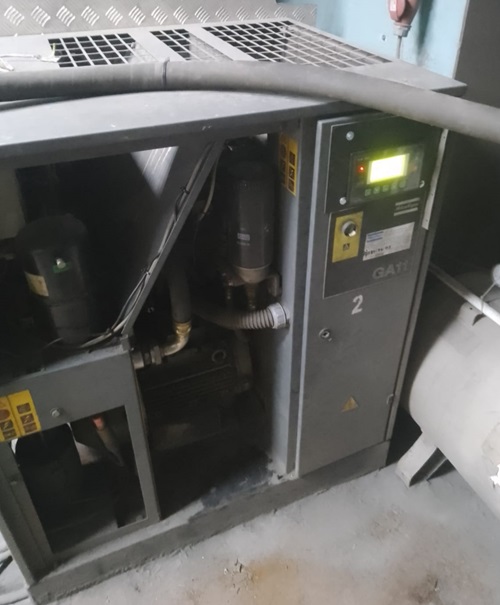

Замена штатного контроллера Electronikon1 в компрессоре Atlas Copco GA11FF (11 кВт) на китайский контроллер MAM860.

Ленинградская обл., сентябрь 2023 года (ООО "Сант").



_________________________

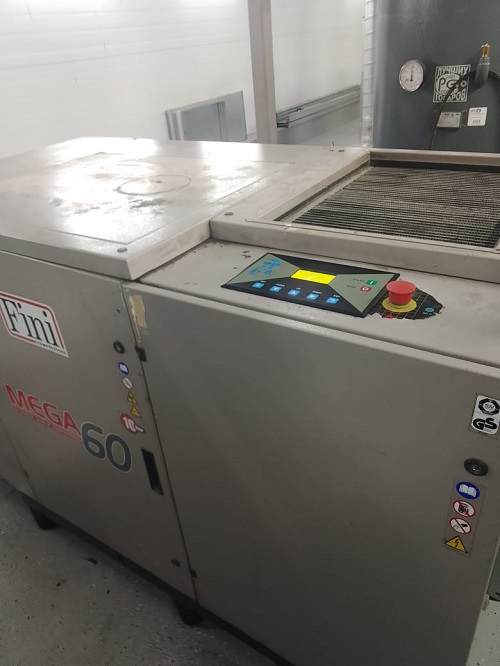

В ноябре 2023г. установлен контроллер MAM880 в итальянский компрессор Fini Mega60 (45 кВт). Объект находится в Ленинградской области на одном из пищевых производств. Изначально на компрессоре был установлен контроллер Eeasytronic 3. К сожалению, он постоянно ломался (предположительно из-за нестабильного и повышенного напряжения в электросети). После нескольких неудачных попыток ремонтов, и покупок нового контроллера, заказчик обратился к нам с просьбой о замене его на китайский аналог модели MAM880.

____________________________________

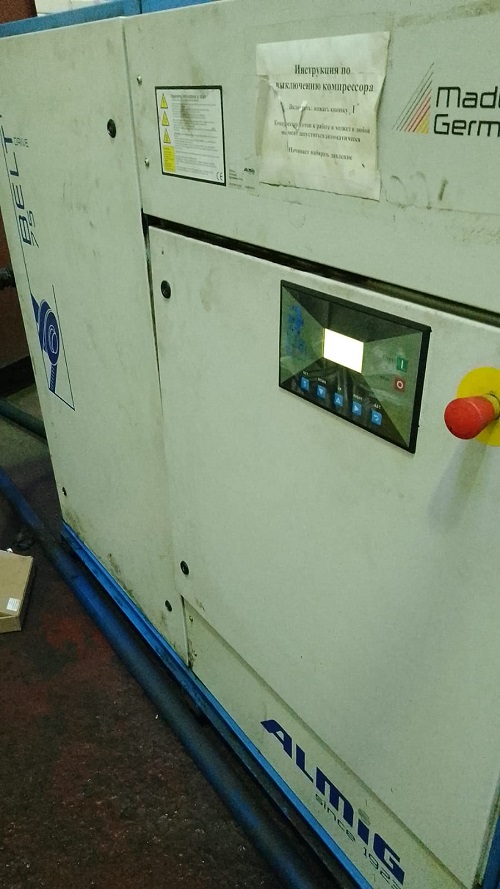

В январе 2024 г. установлен контроллер MAM880 в немецкий компрессор Almig Belt 75-8 (75 кВт). Компрессор находится на одном из предприятий в г. С-Петербурге. Старая модель контроллера AirControl1 к сожалению сломалась и не подлежала ремонту.

___________________

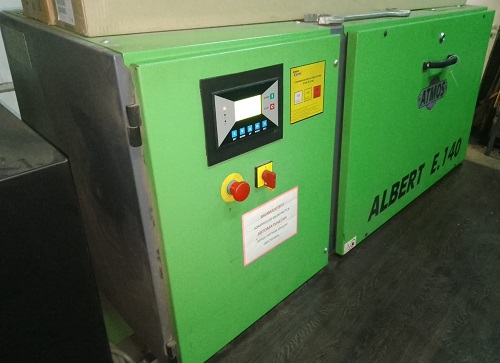

В феврале 2024 г нами был установлен контроллер MAM860 в компрессор чешского производства Atmos Albert E140 (15 кВт) в одном из частных автосервисов в г.С-Петербурге, взамен штатного контроллера LOGIK 26-S.
Причиной замены была не поломка старого контроллера, а блокировка компрессора по причине не возможности сброса счетчика наработки сервисных часов, после проведения ТО компрессора. Данная модель была оснащена специальным блоком AtmosCare, которая разрешает эксплуатацию компрессора только после активации специального электронного чипа в этом блоке. Речь идет об арт.N000040=3 Чипсе́т 2 для модели E140/17. Если раньше этот чип поставлялся официальными дилерами бесплатно вместе с сепаратором, то в настоящий момент (в виду сложившихся санкционных отношений) в РФ его найти стало не возможно...
Поэтому мы предложили заказчику недорогое и элегантное решение проблемы: полная замена электронного блока на китайский контроллер MAM860.

_

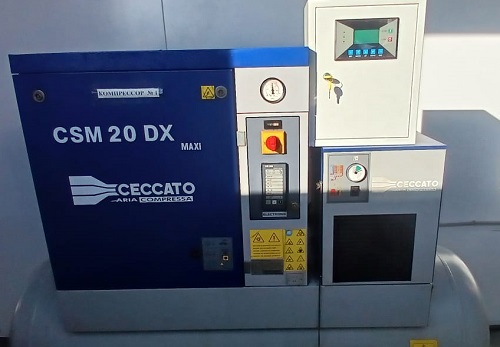

В марте 2024 года установлен контроллер МАМ860 в компрессор итальянского производства Ceccato CSM 20 DX (г.Киров).
