Управление компрессором через мобильное приложение? Теперь это - очень просто!

Предисловие:

Прогресс не стоит на месте. И да, мы уже привыкли пользоваться удобными мобильными приложениями для поиска и заказа еды, товаров в интернете, для оплаты покупок, изучения языков и много еще чего... Но до сих пор никто почему-то не догадался использовать интернет для мониторинга и управления работой компрессоров на производстве! Хотя попытки были,  один раз нам пришлось наблюдать такое "ноу-хау" на одной из фабрик в С-Петербурге, где энергетик закрепил напротив пульта управления компрессора обычную веб-камеру, и по проводам подавал видеосигнал из цеха на монитор своего компютера, в соседнем здании. Впрочем у некоторых европейских производителей компрессоров именитых брендов есть опция в виде расширительной платы контроллера для выхода в интернет, но учитывая современную обстановку в мире, не стоит доверяться серверам, расположенным на враждебных для нашей страны территориях.

Мы готовы предложить для любого российского предприятия заменить старый контроллер компрессора на новый контроллер MAM-серии (производства Китай), и интегрировать его в Интернет через специальный шлюз по протоколу связи RS485 Modbus RTU.

В том случае, если компрессор уже имеет штатный контроллер MAM860, МАМ880, MAM6080 (без "открытого" протокола RS485), наши специалисты прямо на месте установят в него специальную плату расширения для передачи данных по протоколу RS485 Modbus RTU.

Так например, система управления компрессором почти всех китайских производителей винтовых станций делается на базе контроллеров MAM-серии. Для их подключения к интернету будет достаточно приобрести интернет-шлюз ПМ210 фирмы ОВЕН, стоимость которого составляет около 8 тыс. рублей. После произведенной модернизации можно будет управлять включением/выключением компрессора, добавлять и выгружать данные в реальном времени на специальную страницу  веббраузера в компьютере, или в мобильном приложении смартфона.

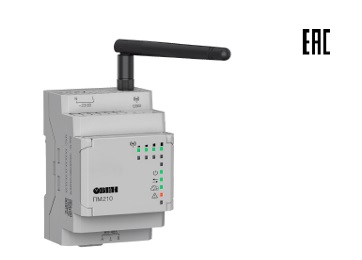

Что-же представляет из себя такой интернет-шлюз? Он был разработан советской (российской) компанией ОВЕН и предлагается в трех вариантных исполнениях передачи сигнала: GPRS, WiFi и через проводной Ethernet. В большинстве случаев на производстве удобнее использовать мобильную связь для интеграции компрессора с интернетом, так как повышает автономность работы такой системы, впрочем все индивидуально... Сервер компании находится в России, при этом среда программирования Owen Cloud полностю русскоязычная.

GPRS модуль ПМ210 для удаленного доступа, мониторинга, управления и оперативного контроля за работой компрессоров на базе электронного блока управления MAM860, МАМ880, MAM6080, по протоколу Modbus RTU через облачный Saas-сервис OwenCloud.

Контроллеры серии MAM (модели 860, 880, 6080) позволяют передавать данные на компьютер по протоколу Modbus RTU, а также осуществлять удаленный запуск, останов компрессора.
Сигнал с контроллера можно вывести через GPRS модуль удаленного доступа (интернет-шлюз ОВЕН ПМ210), благодаря чему оператор может отслеживать рабочие параметры компрессора в любой точке мира, где имеется Интернет через бесплатный облачный сервис OwenCloud. Вывод информации возможен как на экран компьютера, планшета, так и на экран мобильного телефона (под управлением Android или IOS). Облако позволяет выводить информацию в том числе в виде графиков и табличных данных.

Подробное руководство можно скачать по ссылке https://ftp.owen.ru/OwenCloud/01_Docs/rp_owencloud.pdf

Аварии, поломки датчиков, превышение рабочих параметров и сервисных часов - обо всем этом будут приходить бесплатные сообщения на е-мэйл (до 9-ти адресов), или на телефон пользователя (push-уведомления, сообщение в чат-боте Telegram). В платной версии программы OwenCloud возможна отправка таких сообщений в том числе и по SMS.

Такая система управления и контроля компрессорами является удобным для сервисных организаций, которые обслуживают компрессорные станции. Появляется возможность не только оперативно реагировать на нештатные ситуации в работе компрессора, но и заранее планировать объем расходных материалов и работ для проведения ТО и ремонтов компрессоров заказчиков.

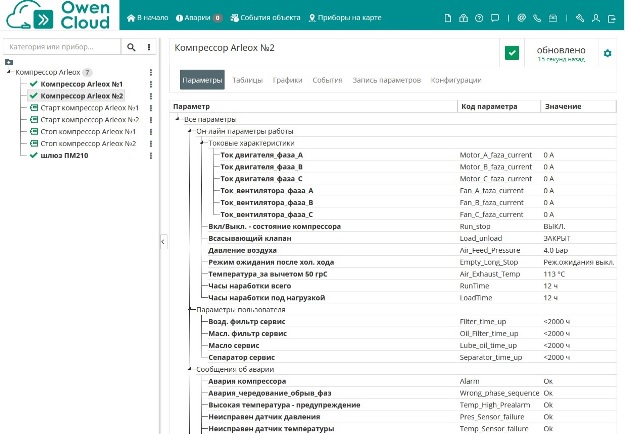

Список рабочих параметров, которые можно получить из контроллера серии MAM:

- Состояние компрессора (включен или выключен)
- Всасывающий клапан (открыт или закрыт)
- Давление сжатого воздуха
- Режим ожидания после хол. хода (вкл. или выкл)
- Температура масловоздушной смеси (за вычетом 50 грС)
- Часы наработки всего
- Часы наработки под нагрузкой
- Возд. фильтр сервис
- Масл. фильтр сервис
- Масло сервис
- Сепаратор сервис
- Авария: неверное вращение (чередование) или обрыв фаз
- Авария компрессора
- Высокая температура - предупреждение
- Неисправен датчик давления
- Неисправен датчик температуры
- Превышение максимального давления
- Превышение температуры
- Превышение тока вентилятора
- Превышение тока двигателя
- Предупреждение о превышении параметров
- Ток_вентилятора_фаза_A
- Ток_вентилятора_фаза_B
- Ток_вентилятора_фаза_С
- Ток двигателя_фаза_А
- Ток двигателя_фаза_В
- Ток двигателя_фаза_С
- Управление удаленным Запуском и Остановом компрессора

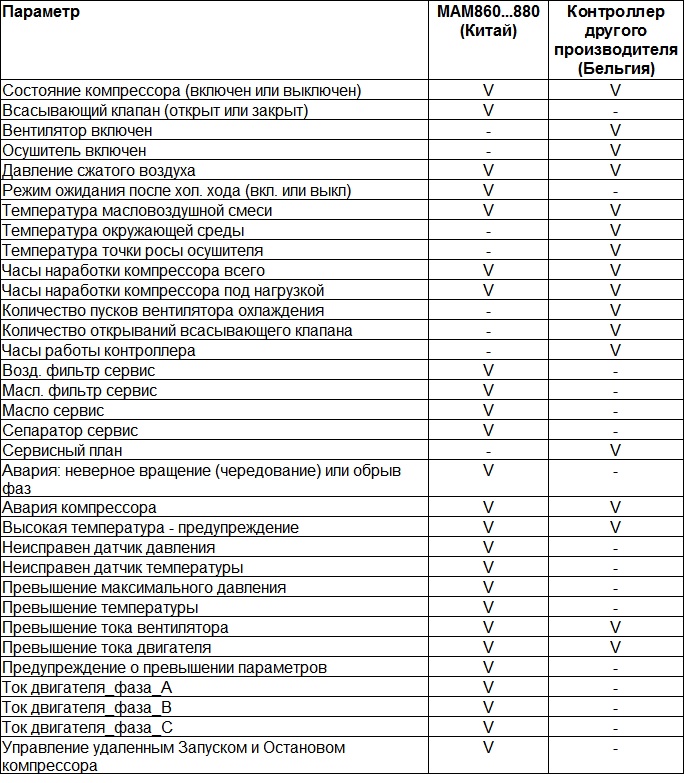

Мы сравнили возможности мониторинга и управления через Интернет контроллера MAM-серии с контроллером одного из европейских производителей, и собрали эти параметры в сводную таблицу.

Получается по своим возможностям контроллер MAM860, MAM880 и MAM6080 не уступает, а в чем-то даже лучше.
Так, например, возможность удаленно включать и выключать компрессоры позволяет:
- поддерживать заданное давление в системе
- выравнивать часы их наработки
- осуществлять ротацию включения компрессоров
- оперативно включить резервный компрессор, в случае выхода из строя основного
- включить дополнительный компрессор в случае нехватки мощности.

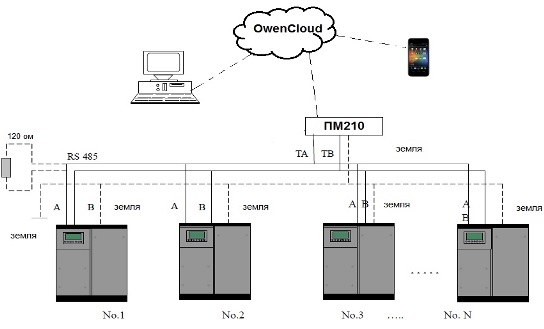

Один интернет - шлюз ПМ210 может одновременно подключить к облачной системе управления до 15 компрессоров, подключенных к нему "витой парой" через разъем RS485.

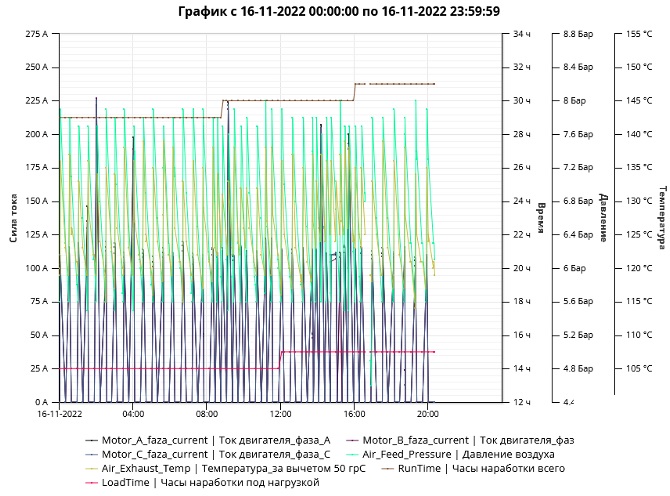

Удобным инструментом для сбора и анализа информации о работе компрессора является вывод данных в виде графика. Задаваемые параметры в графике задаются пользователем.

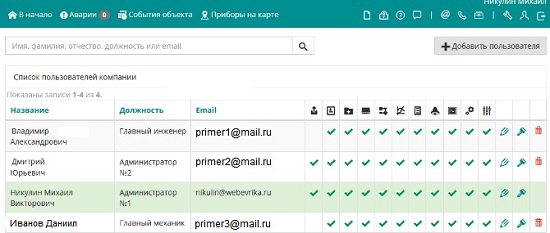

Облако позволяет администрировать права и доступы к данным различным сотрудникам компании.

DEMO- Страница входа в облачный сервис: https://web.owencloud.ru/site/login

Примеры выполненных работ:

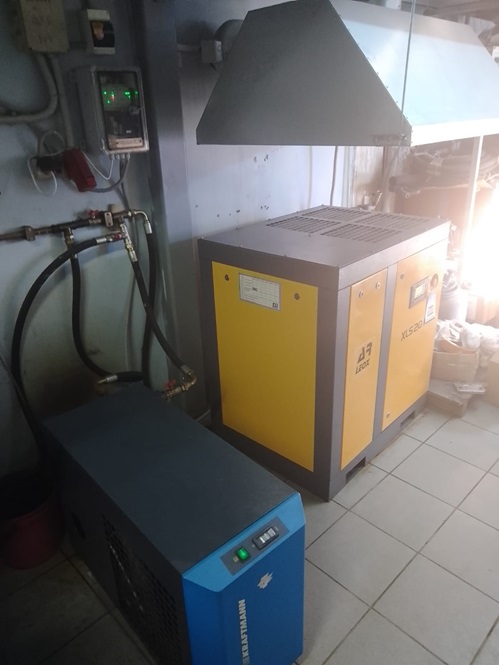

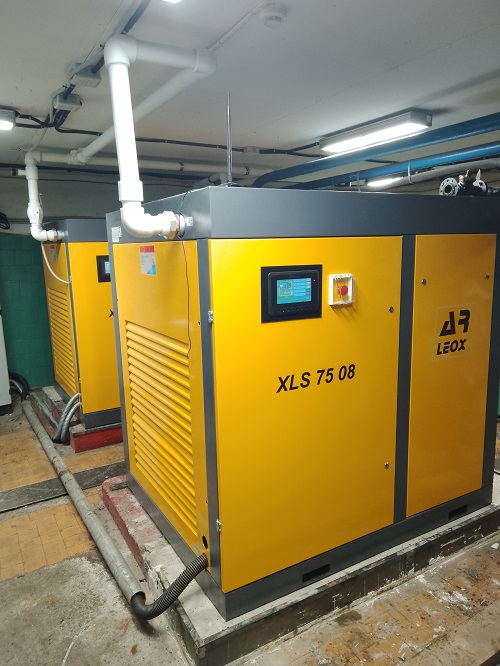

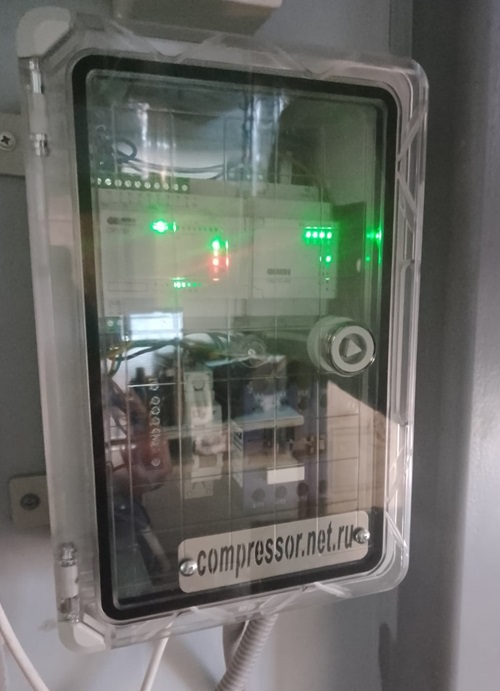

В 2022 - 2023 годах нами были поставлены два компрессора ARLEOX XLS 75 08 (55 кВт) в 3-й Троллейбусный парк ГУП Горэлектротранс г.С-Петербурга, взамен двух старых поршневых компрессоров 70-х годов выпуска прошлого века... Также мы дополнительно установили в компрессоры электронный блок управления MAM6080 с GPRS модулем удаленного доступа, мониторинга, управления и оперативного контроля компрессора через Интернет по протоколу Modbus RTU через облачный Saas-сервис OwenCloud.

________________________

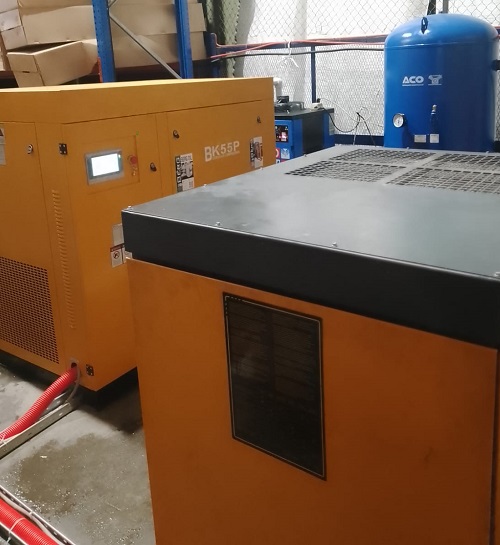

В 2023 году нами был поставлен компрессор Berg ВК55Р (55 кВт) с контроллером MAM6080B с рефрижераторным осушителем OMI ED660 в компанию "Петропрофиль плюс" (С-Петербург) в дополнение к имеющемуся у него компрессору Ingro XLM30 (30 кВт) с контроллером MAM860.

Клиентом была поставлена задача:
- сделать управление и мониторинг обоими компрессорами через Интернет
- организовать поочередное включение компрессоров. В дневное время с 8 утра до 8 вечера должен работать более мощный компрессор, так как днем происходит максимальное потребление сжатого воздуха, а в ночное время с 8 вечера до 8 утра должен работать только малый 30 кВт компрессор.

Задача подключения компрессоров к Интернету была реализована путем установки платы связи по протоколу RS485 в контроллер MAM860 в компрессоре Ingro, а также установкой GPRS интернет-шлюза ОВЕН ПМ210. Соединение с Интернетом осуществляется через сеть оператора TELE2 по тарифу "интернет умных вещей".
Облачный Saas сервис Owencloud предоставляется компанией ОВЕН бесплатно (в базовой версии).

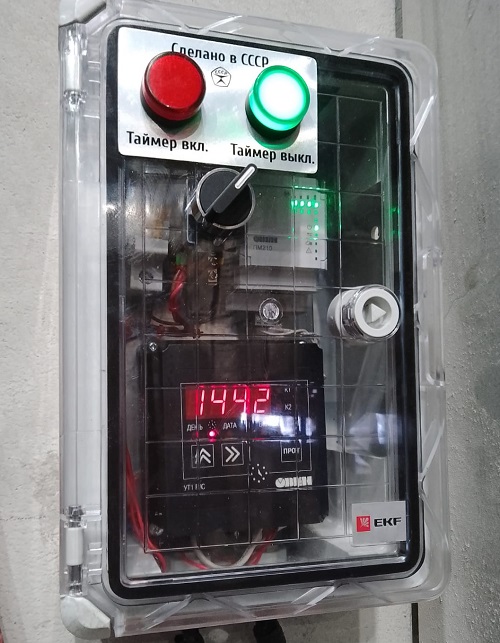

Задача поочередного режима работы парой компрессоров была решена путем установки и программирования двухканального таймера реального времени ОВЕН УТ1- Н. Данный таймер позволяет автоматически включать и выключать исполнительные механизмы по календарному времени с периодичностью: ежегодно, еженедельно или ежедневно. Погрешность хода часов не более 1 мин/месяц. При отключении питания 220В, встроенная литиевая батарейка позволяет сохранить настройки часов до 10 лет. Сигнал на включение и отключение компрессоров приходит в контроллеры компрессоров на разъем контактов дистанционного управления.

Модернизация системы управления компрессорами через Интернет, и таймер реального времени позволяет клиенту в автоматическом режиме почти вдвое экономить деньги за счет уменьшения расхода электроэнергии в ночное время суток. Для обслуживающей сервисной компании стало удобнее планировать техническое обслуживание и оперативно реагировать на потенциальные и возникшие аварийные неисправности компрессоров в он-лайн режиме.
