ОАО "МАГЭ" (Морская арктическая геологоразведочная экспедиция)

Один из реализованных нами проектов в мае 2014 года - изготовление и поставка ресивера высокого давления БМКБ 9-100-25 для мурманской компании ОАО "МАГЭ" (Морская арктическая геологоразведочная экспедиция), главная производственная база которой находится в г.С-Петербурге.

Исходное техническое задание:
- сжатый воздух используется заказчиком во время летней навигации на исследовательском судне в Карском море для зарядки звуковых пушек для изучения структуры дна моря. При этом используются три компрессора Sauer серии WP4351.
- суммарная производительность трех компрессоров 380 м3 в час, рабочее давление 270 - 300 бар.
- но для сейсмопушек нужно давление 150 бар, т.е. таким образом при помощи 900 литрового ресивера на 300 бар необходимо было увеличить производительность всей системы на 169 м3 в час
- учитывая морское применение необходимо было рассчитать и предложить небольшой по весу ресивер, устойчивый к коррозии.

Калькуляция объема ресивера:
- Воздух, необходимый к забору из ресивера   0,9 м3 * 150 бар / 0,8 = 169 м3
- Подача сжатого воздуха компрессорами 380 м3 в час
- Максимальная подача сжатого воздуха будет 169 + 380 = 549 м3 в час

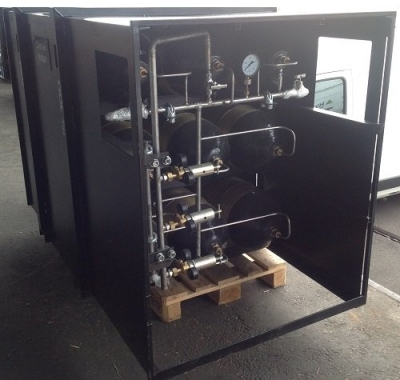

В итоге нами был предложен ресивер БМКБ 9-100-25 общим гидравлическим объемом 900 литров, в состав которого входят:
1. Баллоны металлокомпозитные гидравлическим объемом 100 л в кол-ве от 2-х единиц.;
2. Коллектор – 1 ед.;
3. Манометр на  600 бар, класс точности – 1,5  – 1 ед.;
4. Клапан предохранительный – 1ед.;
5. Вентиль запорный  – 2 ед.;
6. Система понижения давления до 150 бар (пропускная способность до 700 нм³/час) -  1ед.;
7. Рама защитная – 1 ед.;
8. Устройство строповки – 1 ед
9. Комплект технической документации.

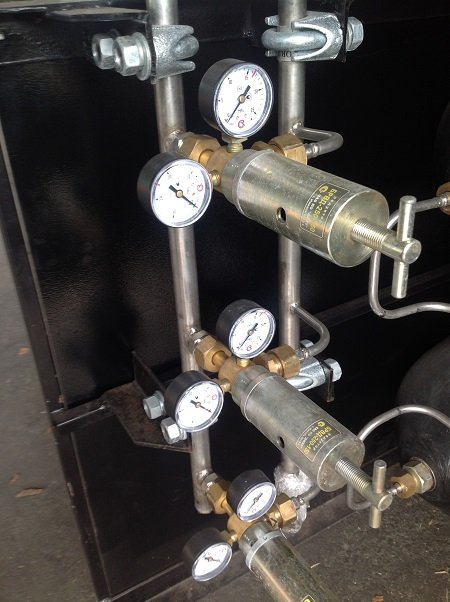

Но потребление воздуха пушками не равномерно в течение часа, а импульсное, поэтому возможно увеличение потребления до 700 м3 в час и уменьшения до 360 м3 в час, поэтому нами был предложена система понижения давления (состоящая из трех параллельных редукторов) с пропускной способностью не менее 700 м3 в час.

Справка:
    Морская арктическая геологоразведочная экспедиция была основана в Мурманске в 1972 году с целью изучения геологического строения и определения перспектив нефтегазоносности Арктического шельфа Российской Федерации. В 1994 году компания была преобразована в акционерное общество.
    С 1973 ОАО «МАГЭ» года планомерно выполняет региональные геолого-геофизические исследования на шельфах Арктических морей, в Мировом океане и Антарктике. Совсем недавно в г.Сочи было открыто представительство этой компании для сопровождения работ по научному исследованию Черного моря.
