Инерционный очиститель сжатого воздуха модель ВЦ640

Россия

ВЦ-640 - очиститель сжатого воздуха (влагоотделитель) от конденсата влаги, масла и механических частиц.

Параметры     ВЦ-640
Расход сжатого воздуха Н.У.м3/мин.    64
Давление сжатого воздуха, МПа     не более 1
Потери давления, МПа     не более 0.02
Эффективность очистки     не менее 99.9%
Вес, кг   88

- Давление сжатого воздуха, МПа     не более 1
- Потери давления, МПа     не более 0.02
- Эффективность очистки     не менее 99%
- Габариты, ДхШхВ, мм     160х330х470
- Вес, кг     7
- Расходные материалы     отсутствуют

АО «ИЖЕВСКИЙ МЕХАНИЧЕСКИЙ ЗАВОД»

В июне 2020 г нами был поставлен инерционный влагоочиститель сжатого воздуха ВЦ-640.



подробнее

Назначение
Инерционный очиститель сжатого воздуха предназначен для очистки сжатого воздуха от конденсата влаги, масла и механических частиц. Оптимальное место установки – непосредственно перед потребителем.
Возможные области применения:
-    при работе с пневмоинструментом
-    пневмоавтоматы и другое оборудование

Инструкция

Производительность очистителя ВЦ-640 составляет 3840 м3 в час при давлении 7 бар, присоединение фланцевое DУ125 (но можно сделать также фланцы на 150 мм).

Блок ВЦ-640 состоит из 8-ми параллельно соединенных общими входным и выходным коллекторами модулей ВЦ-80 (8м³/мин).
Блок устанавливается на участке пневмотрассы, где сжатый воздух охлажден и далее по трассе до потребителя не охлаждается. Такая установка позволяет полностью выделить из сжатого воздуха водомасляный конденсат без дальнейшего его образования.
При монтаже блока необходимо обеспечить ВЕРТИКАЛЬНОЕ положение модулей.
Слив конденсата производится через постоянно приоткрытый вентиль слива конденсата. Рекомендуется периодически кратковременно (1-2 сек.) открывать сливной вентиль полностью для прочистки (в связи с наличием в сжатом воздухе механических частиц).
В случае нарушения нормальной работы блока, предварительно стравив воздух, снять крышки модулей и осмотреть внутренние полости модулей на предмет попадания крупных частиц (окалина и т.п.), извлечь их и установить крышки на место.
Для исключения замерзания конденсата при отрицательных температурах очиститель может быть оборудован электронагревателем (напряжение - 24В, мощность - 13Вт.) и тепловой изоляцией

Внимание! При закрытом вентиле слива конденсата - очиститель НЕ РАБОТАЕТ!

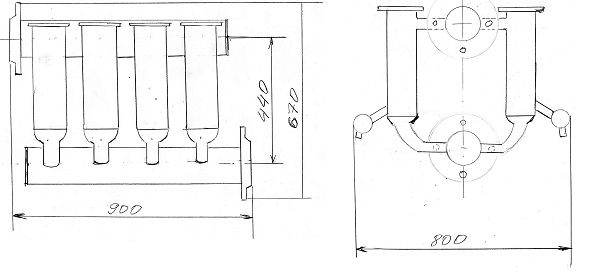

Габаритные размеры - согласно рисунка:
