Ресиверы до 40 бар
Ресивер вертикальный РВ 250-40 предназначен для придания большей инерционности пневматической сети с рабочим избыточным давлением до 40 бар. Например может использоваться совместно с компрессорами высокого давления для выдува ПЭТ-тары.
Он служит для создания в сети запаса сжатого воздуха, а также для гашения пульсаций в потоке сжатого воздуха, которые неизбежно возникают на нагнетании компрессора, в следствии того, что компрессор имеет периодичный характер работы.
Особенности:
Материальное исполнение - сталь 09Г2С
Наружное покрытие Hammerite
Рабочая среда: азот, воздух
Рабочая температура от -40 до +100 °С
Модель |
Объем, литров |
Макс.раб. давление, бар
|
Габаритные размеры, Д х Ш х В, см / вес,кг |
Подсое- динение |
|
РВ 250-40 | 250 | 40 | 60 х 54 х 152 / 160 | 1 1/2'' Rc | |

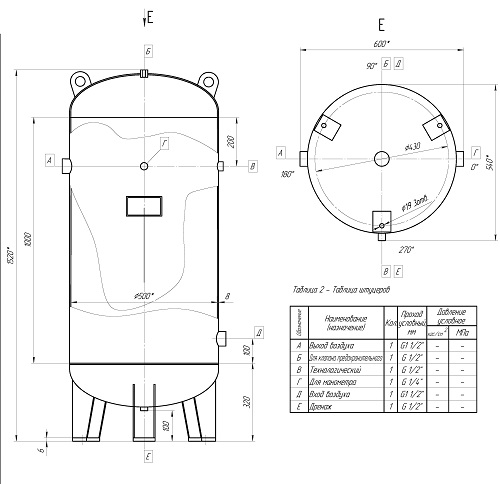

Габаритные размеры:
Рекомендации по установке ресивера
Предпочтительным вариантом размещения воздушного ресивера в пневматической магистралии является его установка перед осушителем сжатого воздуха. При такой компоновке, осушитель можно подбирать исходя из фактического расхода сжатого воздуха, нуждающегося в осушении, а на каждом отдельном участке можно ставить свой осушитель с различной температурой точки росы и производительностью. Возможные пульсации давления будут сглаживаться в воздушном ресивере и не окажут негативного воздействия на осушитель и другое оборудование.
Еще одним плюсом такого решения является предварительное охлаждение воздуха в ресивере, что позволит осушителю работать в более комфортном режиме. К незначительным недостаткам этого способа размещения относятся – образование конденсата в ресивере, что увеличивает скорость образования коррозии внутренних стенок ресивера.
Для быстрого и регулярного удаления конденсата из воздушного ресивера применяются конденсатоотводчики различных типов (ручные, поплавковые, например и реже - электронные). И ещё один небольшой минус – при необходимости осушать весь сжатый воздух, поступающий в систему, особенно при пиковых расходах, придётся использовать несколько больший по производительности осушитель, так как в воздушном ресивере находится сжатый воздух с повышенным содержанием влаги.
о неподнадзорности ресивера РВ 250-40:
Согласно Приказа от 25 марта 2014 г. № 116 «Об утверждении федеральных норм и правил в области промышленной безопасности "правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением":
215. Не подлежит учету в органах Ростехнадзора следующее оборудование под давлением:
а) сосуды, работающие со средой 1-й группы (согласно ТР ТС 032/2013), при температуре стенки не выше 200 °C, у которых произведение давления (МПа) на вместимость (м3) не превышает 0,05, а также сосуды, работающие со средой 2-й группы (согласно ТР ТС 032/2013), при указанной выше температуре, у которых произведение давления (МПа) на вместимость (м3) не превышает 1,0;
Согласно ТР ТС «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013):
Группа рабочих сред – совокупность рабочих сред, подразделенных на:
- группу 1, включающую рабочие среды, состоящие из воспламеняющихся, окисляющихся, горючих, взрывчатых, токсичных и высокотоксичных газов, жидкостей и паров в однофазном состоянии, а также их смесей;
- группу 2, включающую все прочие рабочие среды, которые не отнесены к группе 1.
Произведение давления (МПа) на объем (м3) ресивера РВ 250-40 (0,25 м3, 4,0 МПа) не превышает 1,0, следовательно такой ресивер не подлежит учету в органах Ростехнадзора.
