Модуль "автоперезапуска" компрессора МАК-3
Россия
Модуль МАК-3 предназначен для автоматического перезапуска компрессора, в случае аварийного кратковременного отключения электропитания компрессора, который оснащен электронным блоком управления (контроллером) тип МАМ860...MAM880. Также возможно его использование с контроллерами других производителей.
барон Мюнхгаузен вытаскивает себя за волосы из болота...
Описание:
Модуль МАК-3 предназначен для автоматического перезапуска компрессора, в случае аварийного кратковременного отключения электропитания компрессора, который оснащен электронным блоком управления (контроллером) тип МАМ860...MAM880. Также возможно его использование с любым контроллером других производителей, имеющим контакты дистанционного включения/выключения компрессора.

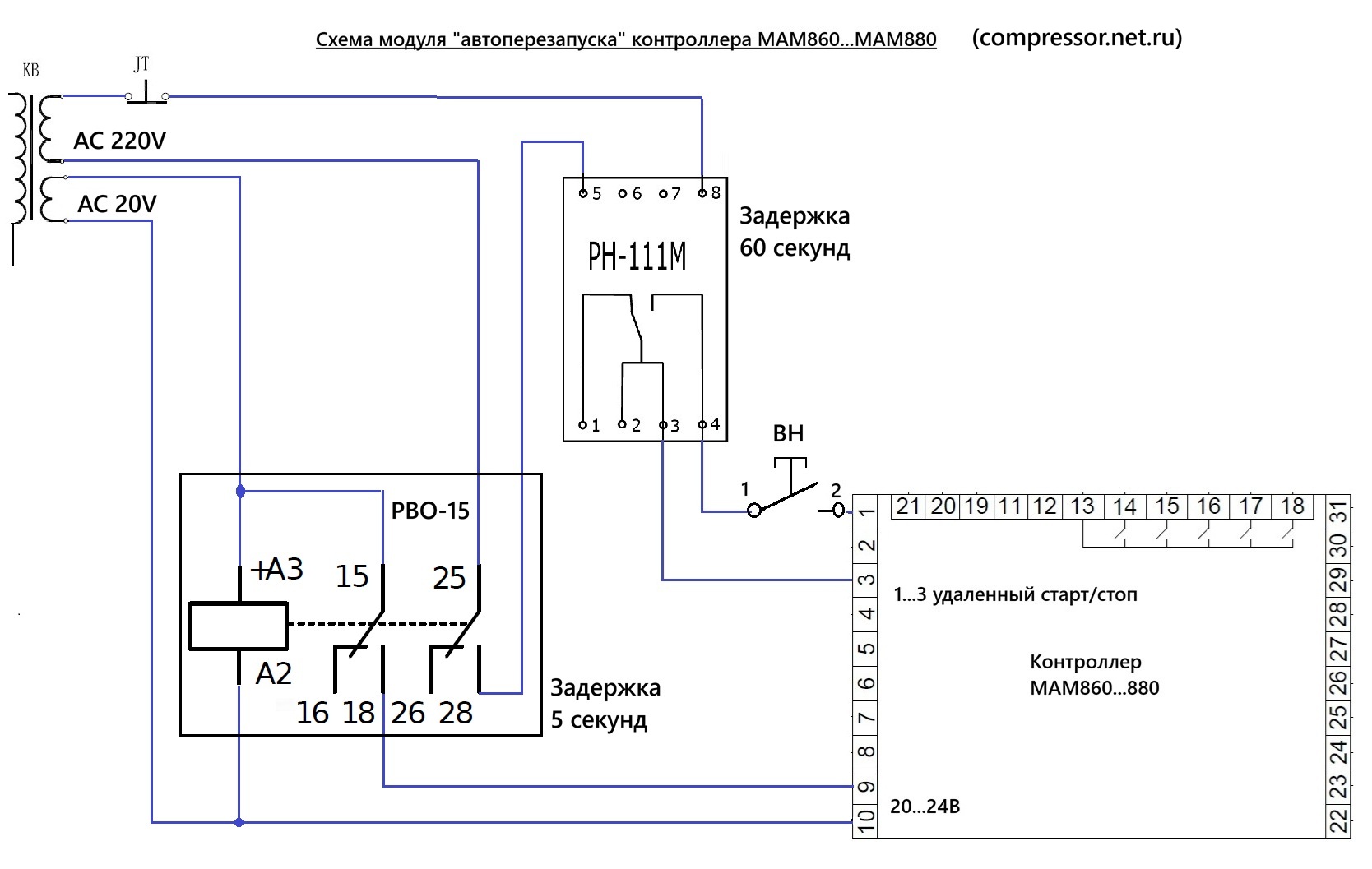

При отключении электропитания трех-фазной сети, к которой подключен компрессор переменное напряжение 20 вольт на вторичной обмотке понижающего трансформатора пропадает. Реле времени РВО-15 отключается, и включается снова только после повторной подачи электропитания на компрессор. Через 5 секунд подается электропитание на контакты №9 и №10 контроллера компрессора, а также на реле напряжения РН-111М. Реле напряжения с задержкой 60 секунд замыкает контакты реле №3 и №4, соединенные с контактами «удаленного запуска» №1 и №3 контроллера компрессора. При этом на дисплее реле напряжения происходит обратный отсчет осташегося времени задержки в секундах, после чего компрессор запускается в работу.
Порядок работы:
В настройках контроллера МАМ860...880 необходимо активировать функцию удаленного управления. Для этого необходимо зайти последовательно в пункты меню «Пользовательские параметры», «Режим работы», «Вкл/Выкл» и выбрать значение «удаленный» вместо «локальный». В этом режиме компрессор можно включать и выключать контактами дистанционного управления, а также стандартными кнопками на контроллере.
Рекомендуется использовать кнопку включения ВН для первоначального запуска компрессора, в дальнейшем модуль будет работать в автоматическом режиме. Также в целях безопасности рекомендуется установить предупреждающую табличку для персонала с надписью «Внимание! Включен автоперезапуск!»
Чтобы выключить эту функцию необходимо разомкнуть цепь выключателем нагрузки ВН. В этом случае компрессор будет штатно работать, но без возможности «автоперезапуска».
Комплектация:
1) РН-111М Реле напряжения - 1 шт
2) EKF Выключатель нагрузки ВН-63N - 1 шт
3) РВО-15 Реле времени
4) Бокс пластиковый КМПн-2/4 - 1 шт
