ООО "Петропрофиль Плюс", г.С-Петербург

В декабре 2012 года нами был поставлен компрессор Fini BSC 2010-500F ES в компанию ООО "Петропрофиль Плюс" (г.Санкт-Петербург).  Предприятие изготавливает алюминиевые профильные конструкции для остекления зданий и сооружений. Компрессор будет использоваться в новом цехе.

Подбор компрессорного оборудования осуществлялся нами на основании паспортных данных пневмопотребителей, которые будут установлены в этом новом цехе в соответствии с базовой методикой расчета расхода воздуха для локальной воздушной сети по формуле  Vp = S ni × qcp.i × ko.i × kэ.i × kи.i , нм3/мин   (* см. примечания ниже)






Пневмопотребитель
qcp.i , м3мин ko.i kэ.i kи.i Колич-во, шт Расход общ, м3 мин
1 пила Comal Mach400
0,1 0,9 1,15 0,8 2 0,17
2 штапикорез ОМС
0,05 1 1,15 0,8 1 0,05
3 станок обжимной Elumatec
0,175 1 1,15 0,7 1 0,14
4 пила-автомат LGF Xeron
0,58 1 1,15 0,8 1 0,18
5 вырубная пила Grauler US450
0,2 1 1,15 0,8 1 0,06
6 торцефрезерный станок LGF
0,06 1 1,15 0,6 1 0,07
7 копировальнофрезерный станок станок Lisi
0,1 1 1,15 0,6 1 0,44
8 пила Elumatec DG244
0,64 1 1,15 0,8 1 0,24
9 обрабатывающий центр SBZ150
0,266 1 1,15 0,6 1 0,07
10 станок Isomat 4
0,1 1 1,15 0,6 1 0,01
11 четырехголовочный обжимной станок
0,01 1 1,15 0,7 1 0,12
12 пресс базовый Schueco 290124
0,15 0,9 1,15 0,7 2 0,65
13 пресс пневмо-гидравлический Schueco 280 570
0,45 1 1,15 0,7 1 0,01
14 пресс ручной Schueco 280 420
0,016 0,9 1,15 0,7 2 0,32
15 пневмо шуруповерт 0,22 1 1,15 0,6 1 0,15
16 пневмо дрель 0,22 1 1,15 0,6 1 0,14
17 пневмо молоток 0,11 0,9 1,15 0,45 2 0,21
18 обдувочный пистолет 0,1 0,8 1,15 0,8 5 0,13
19 пистолет для клея 0,08 0,9 1,15 0,8 2 0,13






Vp м3мин 3,29

В следствие поправок на дальнейший износ пневмооборудования, расчетный расход воздуха для локальной воздушной сети Vp, должен соответствовать 0,75 — 0,9 номинального расхода воздуха винтового компрессора Vк, cледовательно = 3,29 / 0,8 = 4,11 м3мин.

В итоге нами было рекомендовано приобрести два компрессора, каждый производительностью около 2-х м3мин. Учитывая, то, что и компрессор и пневмопотребители будут находиться в одном отапливаемом производственном помещении, было предложено приобрести два компрессора Fini BSC 2010-500F ES, имеющие встроенный рефрижераторный осушитель с температурой точки росы +30С и ресивер объемом 500 литров.

В качестве дополнительной опции (учитывая большие размеры производственного помещения) было предложено установить два вспомогательных ресивера типа РВ-500 (каждый по 500 литров) в двух дальних углах помещения на окончаниях пневматического трубопровода.

Примечания*
S - сумма;
ni - число однотипных потребителей сжатого воздуха;
qcp.i - средний (паспортный) расход воздуха потребителями каждого отдельного типа, нм3/мин (табл.1);
ko.i - коэффициент одновременной работы для каждой однотипной группы потребителей сжатого воздуха; его значение либо задается технологическим режимом работы потребителей, либо берется на основе статистики работы потребителей (табл.2);
kэ.i - эксплуатационный коэффициент, учитывающий увеличение расхода воздуха из-за износа и неплотностей в соединениях, арматуре, сальниках и в локальной воздушной сети; для пневматического оборудования кэ = 1,5, а для пневмоинструмента кэ = 1,10 - 1,15;
kи.i - коэффициент использования пневмооборудования или пневмоинструмента, представляющий собой долю времени эксплуатации потребителя за рабочую смену (его значение либо задается технологическим режимом работы потребителей, либо берется на основе статистики работы потребителей (табл.1).

Также нашими специалистами был осуществлен монтаж и прокладка трубопроводов сжатого воздуха и запуск компрессора в эксплуатацию (см. фотогалерею ниже):

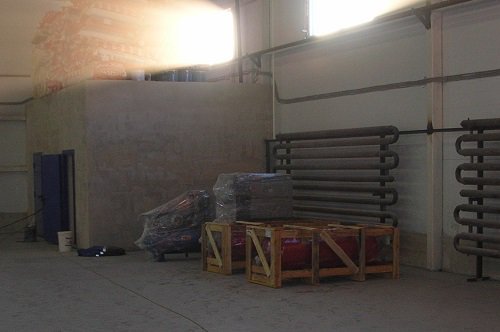

Монтаж пневмо - трубопровода ООО"Петропрофиль"_7.01.13

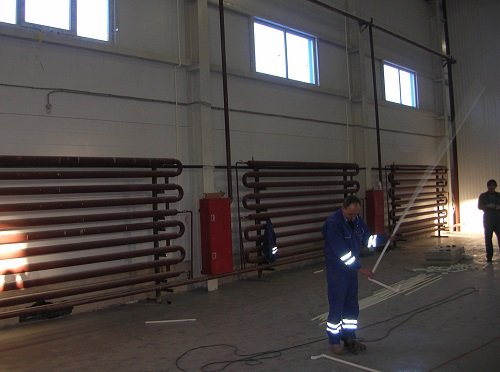

Монтаж пневмо - трубопровода на предприятии ООО"Петропрофиль" (7.01.2013 г.)



Монтаж пневмо - трубопровода ООО"Петропрофиль"_7.01.13

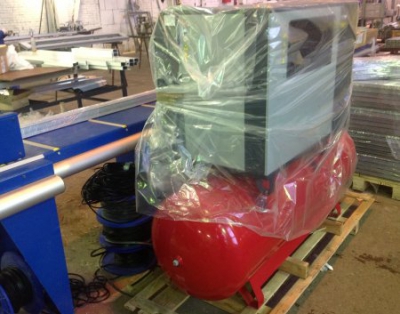

Разгрузка двух ресиверов сжатого воздуха РВ-500 для ООО"Петропрофиль" (8.01.2013 г.)



Запуск компрессора Fini на предприятии "Петропровиль"

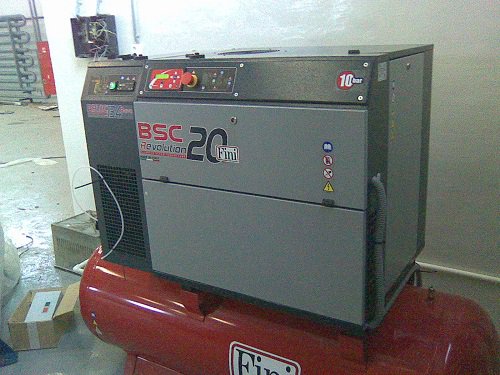

Запуск компрессора Fini BSC2010-500F ES на предприятии ООО"Петропрофиль" (18.02.2013 г.)

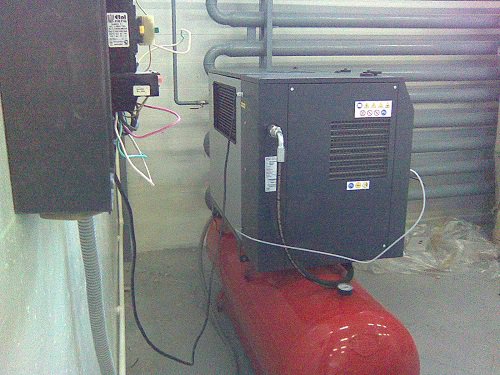

Запуск компрессора Fini BSC на предприятии ООО"Петропрофиль" (фото сделано 18.02.2013 г.)

Запуск компрессора Fini Fini BSC 2010-500F ES на предприятии ООО"Петропрофиль" (18.02.2013 г.)











qcp.i , м3мин ko.i kэ.i kи.i Колич-во, шт Расход общ, м3 мин
1 пила 0,1 0,9 1,15 0,8 2 0,17
2 рез 0,05 1 1,15 0,8 1 0,05
3 станок обж 0,175 1 1,15 0,7 1 0,14
4 пила 0,58 1 1,15 0,8 1 0,18
5 выр пила 0,2 1 1,15 0,8 1 0,06
6 торцефрез станок 0,06 1 1,15 0,6 1 0,07
7 копировальнофрез станок 0,1 1 1,15 0,6 1 0,44
8 пила 0,64 1 1,15 0,8 1 0,24
9 обр центр 0,266 1 1,15 0,6 1 0,07
10 станок изомат 0,1 1 1,15 0,6 1 0,01
11 четырехголов обж 0,01 1 1,15 0,7 1 0,12
12 пресс 0,15 0,9 1,15 0,7 2 0,65
13 пресс 0,45 1 1,15 0,7 1 0,01
14 пресс 0,016 0,9 1,15 0,7 2 0,32
15 пневмошуруповерт 0,22 1 1,15 0,6 1 0,15
16 пневмо дрель 0,22 1 1,15 0,6 1 0,14
17 пневмомолоток 0,11 0,9 1,15 0,45 2 0,21
18 обд пистолет 0,1 0,8 1,15 0,8 5 0,13
19 пист для клея 0,08 0,9 1,15 0,8 2 0,13






Vp м3мин 3,29
