Как рассчитать внутренний диаметр трубопровода сжатого воздуха?

Диаметр трубопровода


Диаметры трубопроводов определяются при помощи расчётного графика (см. рис. 1) или вычисляются при помощи приблизительной формулы:

Формула расчета диаметра трубопровода
где
d = внутренний диаметр трубы, дм
Vэф = общий объёмный расход, м3/сек
L = номинальная длина трубопровода, м
∆Р = перепад давления, бар
Рраб = рабочее давление, бар

Определение внутреннего диаметра трубопровода при помощи расчётного графика

(пример 1):



На рис.1 показан расчётный график, при помощи которого может быть определён внутренний диаметр трубопровода.


Использование расчётного графика:
• Отметим длину трубы на линии А, а объёмный расход на линии В;
• Соединим точки прямыми линиями и продолжим их до оси 1;
• Отметим давление в системе на линии Е, а допустимое снижение давления – на линии G;
• Соединим точки прямой линией. Эта линия пересечёт линию D;
• Диаметр трубы соответствует точке пересечения прямых.

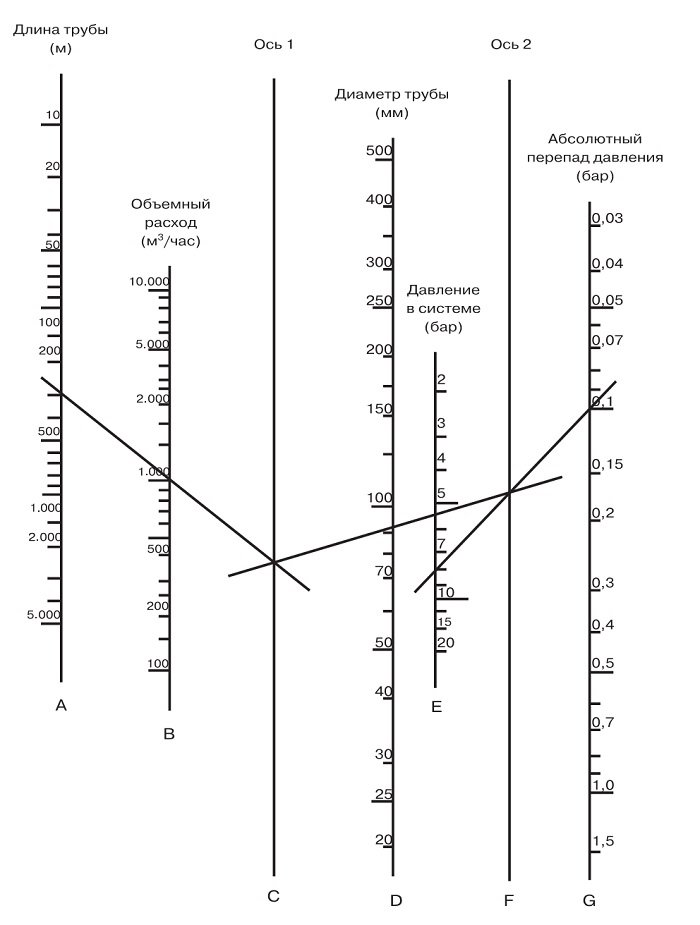

Рис.1 Расчётный график для определения внутреннего диаметра трубопровода и перепада давления

Расчётный график для определения внутреннего диаметра трубопровода и перепада давления


Определение внутреннего диаметра трубопровода при помощи расчётного графика

(пример 2):



Если расчётный график, изображённый на рис. 1, непонятен для вас или работать с ним слишком трудно, то тогда смотрите рис. 2. Этот расчётный график позволяет определять только самые важные параметры и соответственно является более простым в использовании.


Использование расчетного графика:
• Проведём линию от левого столбца, в соответствии с необходимым расходом воздуха.
• Определим длину трубопровода, отметив соответствующий столбец.
• На пересечении линии и столбца в области между ломаными линиями находится соответствующее
значение диаметра.

Пример:
- Расход воздуха = 1000 л/мин
- Длина трубопровода = 100 м
- Необходимый диаметр трубопровода = 1”

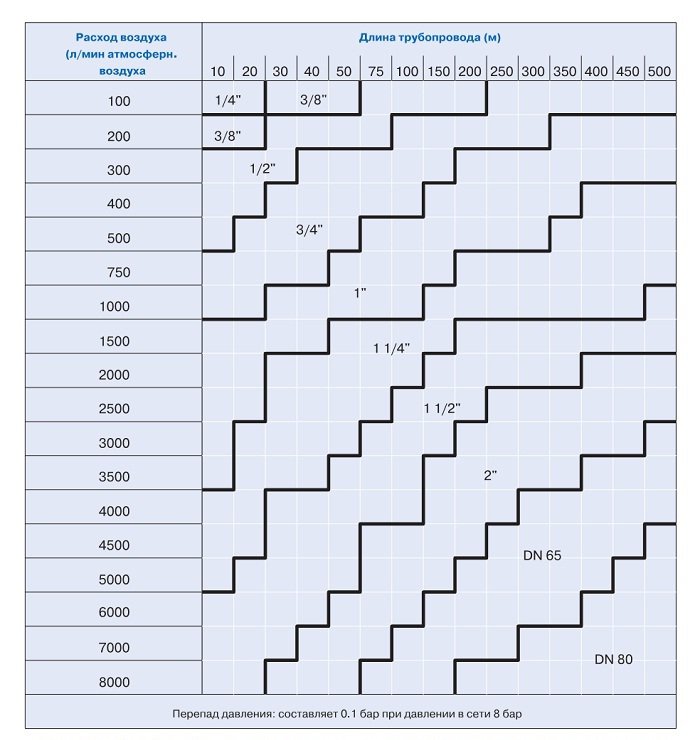

Рис.2 Расчётный график для определения диаметра трубопровода и перепада давления

Расчётный график для определения внутреннего диаметра трубопровода и перепада давления


Дополнительная арматура:

Вся установленная арматура (клапаны, кронштейны, колена и т.д.) является дополнительным сопротивлением для потока и должны учитываться при расчёте.
Длины, которые должны прибавляться к длине трубопровода, приводятся в таблице (см. Рис. №3)



Пример: Отсечной клапан диаметра G 3/4 имеет значение длины 4,00; теоретически, трубопровод должен быть удлинён на 4 м.

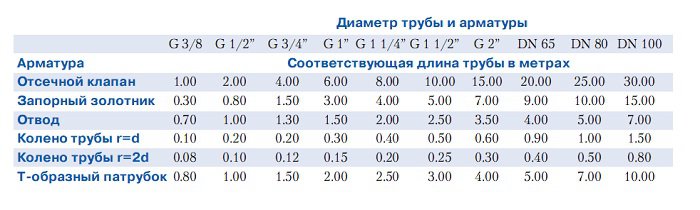

Рис.3 Таблица зависимости длины от диаметра трубы и арматуры

Таблица зависимости длины от диаметра трубы и арматуры

Теперь, после подбора диаметра трубы и зная расход воздуха можно смело подбирать соответствующий компрессор, при этом размер его подсоединения сжатого воздуха не должен быть больше диаметра трубы. Компрессор подбирается в этом разделе нашего сайта.

Чтобы получить на него коммерческое предложение присылайте запрос на е-мэйл: nikulin@webevrika.ru, или на факс (812) 458-01-85.
