Монтаж и прокладка пневмомагистралей

Мы готовы не только подобрать и поставить компрессорное оборудование, но и произвести расчеты диаметров и длины пневмотрубопроводов, монтаж и его прокладку по производственному участку предприятия.

Пример №1

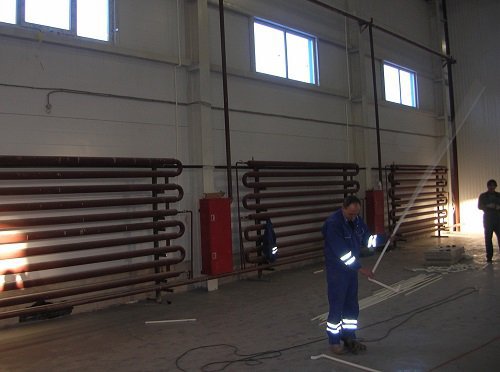

Один из примеров выполненных работ - монтаж пневматического трубопровода в компании ООО "Петропрофиль плюс" в январе 2013 года.

Подробнее о подборе оборудования и поставленных компрессорах на этот производственный объект можно посмотреть здесь.

Пример №2

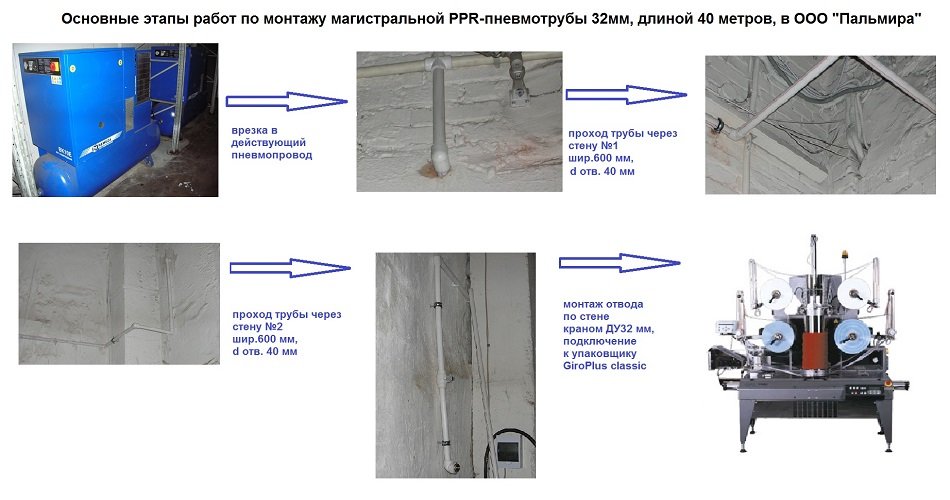

Монтаж пневматической магистрали длиной 40 метров, диаметром 32 мм в марте 2015 года в продуктово-складском комплексе компании ООО "Пальмира"(г.С-Петербург).
Работа была выполнена нами в кратчайшие сроки - буквально за один день.

Материал трубопровода - полипропиленовая труба немецкой фирмы Gibax 32мм, которая способна выдерживать избыточное давление до 20 бар. Внутренний диаметр трубы составляет 25 мм.

Подробнее об этом реализованном проекте можно посмотреть здесь.





Пример №3

В апреле 2015 года нами были выполнены работы по демонтажу старого осушителя IR и монтажу нового осушителя сжатого воздуха SMC IDFA22E-23 в действующую пневмомагистраль предприятия ООО "Зигверк" (г.С-Петербург), Siegwerk Group (Германия). При монтаже применялись полипропиленовые трубы диаметром 32 мм. Электрическое подключение было реализовано через автоматический выключатель 10А. Подробнее об этом реализованном проекте можно посмотреть здесь.







Пример №4

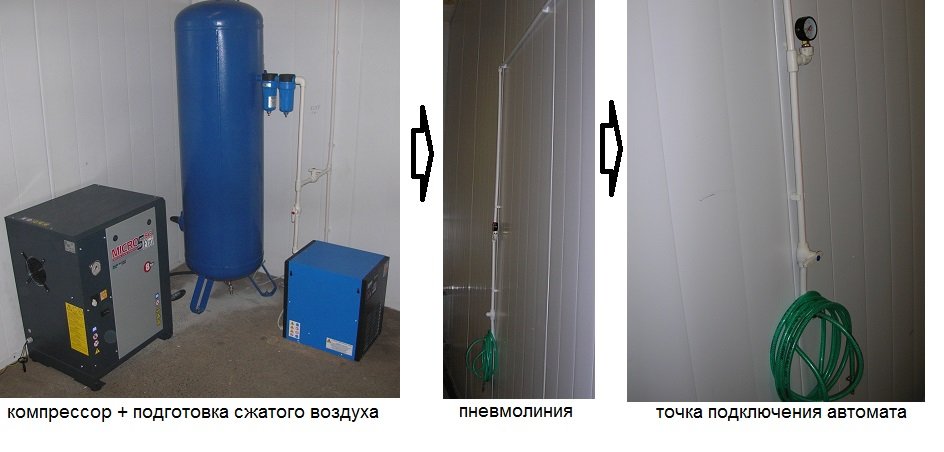

В Мае 2015 года нами был выполнен монтаж и прокладка пневмотрубопровода от винтового компрессора Fini Micro SE 508, осушителя сжатого воздуха OMI DD54 , влагосепаратора OMI SA010, фильтра OMI QF010 и ресивера РВ230 на пищевом производстве ООО "СпбФерма" (г.С-Петербург). При монтаже применялись полипропиленовые трубы диаметром 20 мм. Обвязка сушителя сделана по двойной схеме (напрямую и через байпасную линию). Компрессор подключен к ресиверу через вибродемпфирующую вставку (гибкий шланг). Поставка оборудования была реализована нами в рамках заключенного ранее договора поставки. Смонтированная линия будет подавать сжатый воздух на упаковочный автомат "Пастпак Р" для фасовки молочных продуктов в пластиковые стаканчики.



Пример №5

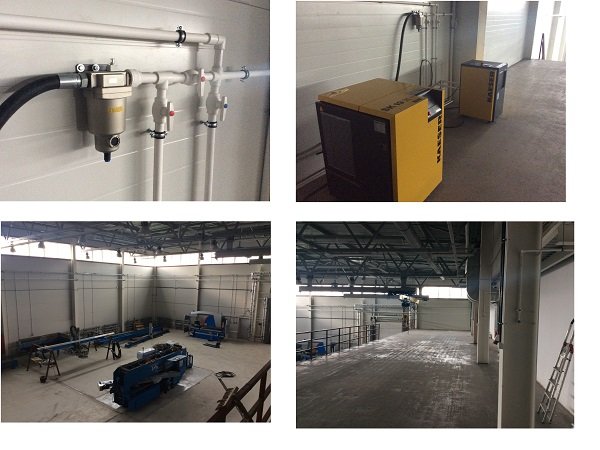

Монтаж пневматической магистрали длиной 300 метров, диаметром 50 мм в июне 2015 года на новом металлобрабатывающем производстве компании "Техно Флот" (г.С-Петербург).
Работа была выполнена в течение 3-х недель. Материал трубопровода - полипропиленовая труба немецкой фирмы Gibax 50мм, которая способна выдерживать избыточное давление до 20 бар. Внутренний диаметр трубы составляет 33 мм. Источником сжатого воздуха является винтовой компрессор Kaesr SK19 и рефрижераторный осушитель этой-же фирмы). Сжатый воздух используется в основном для уникального лазерного пресса PrimaPowerLP6, а также для другого пневмоинструмента (УШМ, гайковерты и т.д...)

Учитывая большую протяженность трубы и большое количество точек подключения (24 шт) было принято решение сделать закольцованную схему прокладки пневмотрубопровода.



Пример №6

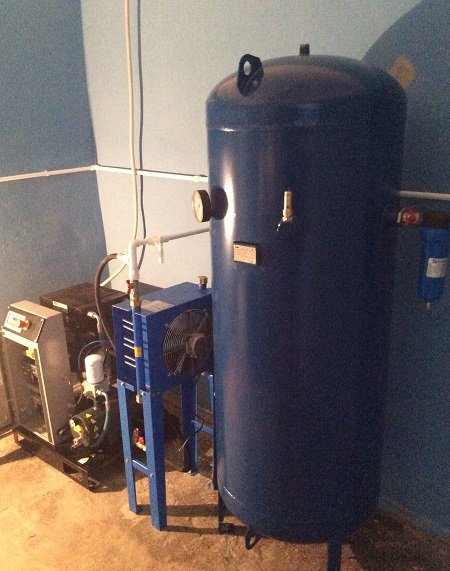

В Августе 2015 года нами был выполнен монтаж и прокладка пневмотрубопровода от винтового компрессора Fini Cube SD10, охладителя сжатого воздуха OMI RA80 , влагосепаратора OMI SA010, фильтра OMI QF010 и ресивера РВ450 на произвдственном участке пескоструйной обработки фирмы "БР-Турбо" (г.С-Петербург). При монтаже применялись полипропиленовые трубы диаметром 20 мм. Обвязка охладителя сделана по двойной схеме (напрямую и через байпасную линию). Компрессор подключен к ресиверу через вибродемпфирующую вставку (гибкий шланг). В связи с срочностью работа была выполненна по просьбе заказчика в выходные дни. Сжатый воздух в основном подается на пескоструйный аппарат для обработки поверхностей турбин двигателей автомобилей.



Пример №7

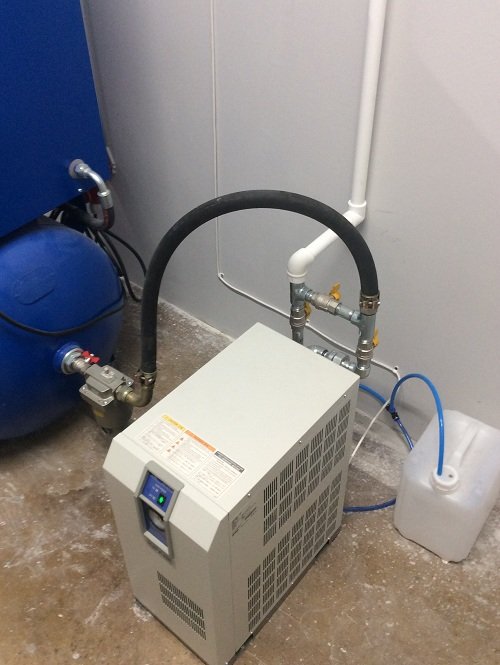

В Июне 2016 года нами был выполнен монтаж и прокладка пневмотрубопровода от винтового компрессора Remeza ВК7-10-270, охладителя сжатого воздуха SMC IDFA8E-23 , фильтра SMC AFF11C на швейнои производстве "Мануфактура-А" (г.С-Петербург). При монтаже применялись полипропиленовые трубы диаметром 50 мм. Обвязка охладителя сделана по двойной схеме (напрямую и через байпасную линию). Компрессор подключен к осушителю через вибродемпфирующую вставку (гибкий шланг). Общая протяженность магистрали составила 62 метра. Сжатый воздух в основном подается на швейные машинки (всего 20 точек подключения).



Пример №8

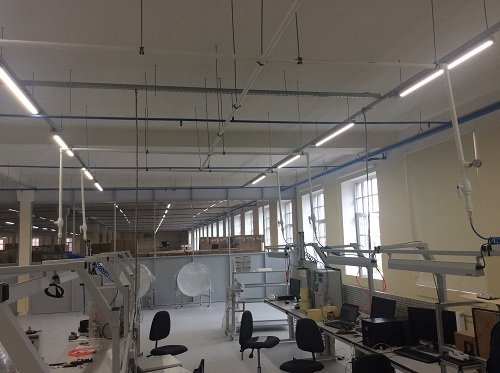

В Июле 2016 года нами был выполнен монтаж и прокладка пневмотрубопровода от винтового компрессора ABAC Genesis11 на электронном производстве "Хиквижен" (г.С-Петербург). При монтаже применялись полипропиленовые трубы диаметром 32 мм. Протяженность магистрали 50 метров. Сжатый воздух подается на испытательные стенды видеокамер (всего 6 точек подключения).



Пример №9

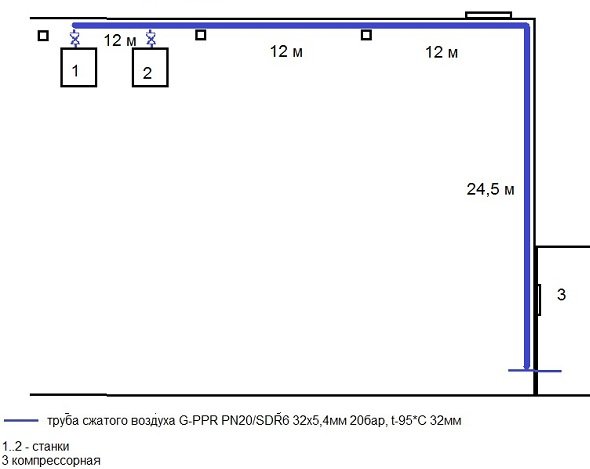

В Октябре 2016 года нами был выполнена прокладка пневмотрубопровода от винтового компрессора Atlas Copco GA30 для участка двух станков с ЧПУ на предприятии АО "НПО "Поиск" (г.С-Петербург). При монтаже применялись полипропиленовые трубы диаметром 32 мм. Протяженность магистрали 60 метров.





Рекомендации по подбору труб и монтажу пневмотрубопроводов можно посмотреть здесь.
