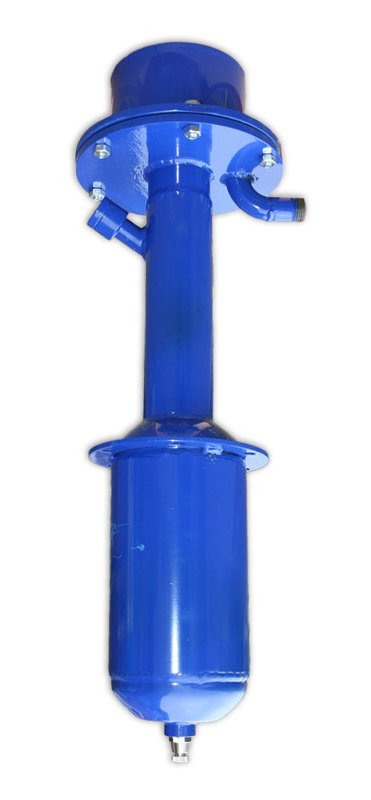

Инерционный очиститель сжатого воздуха модель ВЦ10К

Россия

ВЦ-10К - очиститель сжатого воздуха (влагоотделитель) от конденсата влаги, масла и механических частиц.

Параметры     ВЦ-10К
Расход сжатого воздуха Н.У.м3/мин.     1
Давление сжатого воздуха, МПа     не более 1
Потери давления, МПа     не более 0.02
Эффективность очистки     не менее 99.9%
Тонкость фильтрации     1 мкм
Габариты, ДхВ, мм     180 х 660
Ёмкость конденсатосборника     1500мл
Вес, кг     7

- Давление сжатого воздуха, МПа     не более 1
- Потери давления, МПа     не более 0.02
- Эффективность очистки     не менее 99%
- Габариты, ДхШхВ, мм     160х330х470
- Вес, кг     7
- Расходные материалы     отсутствуют

«Улан-Удэнский Авиационный Завод», респ.Бурятия

В октябре 2017 г нами был поставлен инерционный влагоочиститель сжатого воздуха ВЦ-10К.

подробнее

ОАО “Прибалтийский судостроительнй завод “Янтарь”

В январе 2013 года г нами был поставлен винтовой компрессор Atmos Albert E50 с рефрижераторным осушителем в ОАО “Прибалтийский судостроительнй завод “Янтарь”(г.Калининград).

В ноябре 2015 года г нами был поставлен на Янтарь еще один винтовой компрессор Atmos Albert E65 в комплектации Комфорт плюс (с рефрижераторным осушителем), а также инерционный очиститель сжатого воздуха ВЦ-10.

Применение:
Компрессор используется в качестве источника сжатого воздуха для аппарата плазменной резки.

подробнее

Назначение
Инерционный очиститель сжатого воздуха предназначен для очистки сжатого воздуха от конденсата влаги, масла и механических частиц. Оптимальное место установки – непосредственно перед потребителем.
Возможные области применения:
-    при работе с пневмоинструментом
-    пневмоавтоматы и другое оборудование

Инструкция

Очиститель устанавливается непосредственно перед потребителем.
Рабочее положение - вертикальное.

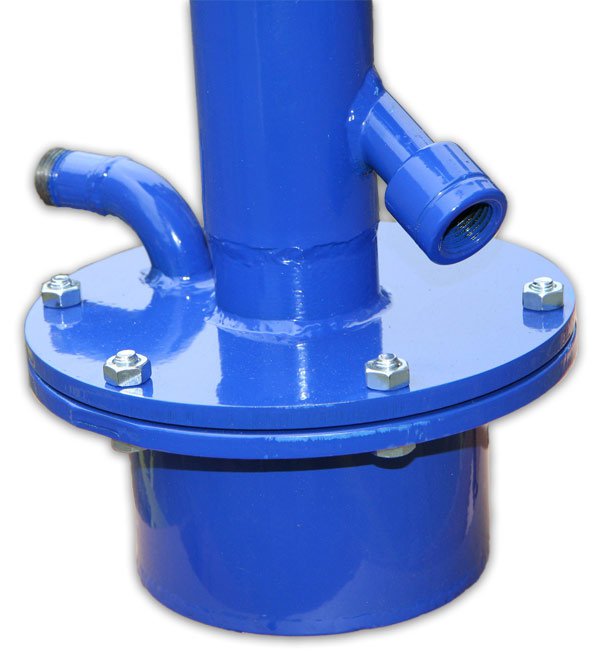

Подсоединение: вход-внутренняя резьба 1/2", выход -наружная резьба 1/2".
Для слива конденсата периодически открывать вентиль в нижней части очистителя.
К выходу инерционной ступени приварена контактная ступень, состоящая из корпуса и сменного фильтроэлемента ФГП-130АМ, замена которого производится 1 раз в месяц.

Для замены фильтроэлемента: прекратить подачу сжатого воздуха в очиститель, стравить воздух через кран слива конденсата, снять крышку, выкрутить ПРОТИВ ЧАСОВОЙ стрелки фильтроэлемент и закрутить новый, предварительно сняв с него заглушки
