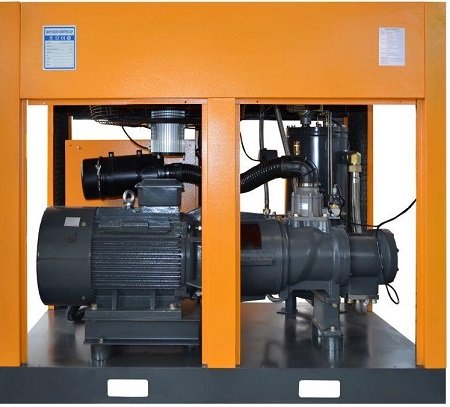

Винтовые компрессоры Berg серии BK с прямым приводом

Германия-Тайвань

Стационарные винтовые масляные электрические компрессоры Berg серии BK (с ременным приводом)

Производительность: от 3,8 м³/мин до 73 м³/мин (при рабочем давлении 7 бар)

Варианты рабочих давлений: 7 бар, 8 бар, 10 бар, 12 бар

Мощность двигателя: от 22 до 400 кВт

Вариантное исполнение: с частотным приводом

Опции: подогрев масла, при температуре до -10 гр.С (стандартная комплектация для России)

Тип охлаждения: воздушный

Тип привода: прямой муфтовый

Электроподключение: 380 В/ 3-х фазн./ 50 Гц

Скорость вращения вала: 1450 об мин

"Петропрофиль плюс" (С-Петербург)

В 2023 году нами был поставлен компрессор Berg ВК55Р (55 кВт) с контроллером MAM6080B с рефрижераторным осушителем OMI ED660 в компанию "Петропрофиль плюс" (С-Петербург) в дополнение к имеющемуся у него компрессору Ingro XLM30 (30 кВт) с контроллером MAM860.

Применение:
Сжатый воздух используется заказчиком для производства пластиковых окон.

подробнее

модель	давление, бар	производи- тельность, м3/мин	мощность, кВт	габариты, мм	вес, кг	уровень шума Дб
ВК-22 - 7(8/10/12)	7 / 8 /10 / 12	3,8/3,6/3,2/2,8	22	1480 х 800 х 1300	650	68
ВК-30 - 7(8/10/12)	7 / 8 /10 / 12	5,6/5,2/4,6/4	30	1650 х 1000 х 1430	850	68
ВК-37 - 7(8/10/12)	7 / 8 /10 / 12	6,7/6,2/5,6/4,9	37	1650 х 1000 х 1430	900	68
ВК-45 - 7(8/10/12)	7 / 8 /10 / 12	7,6/7,2/6,6/5,9	45	1650 х 1000 х 1430	1000	72
ВК-55 - 7(8/10/12)	7 / 8 /10 / 12	10,4/9,6/8,6/7,6	55	1800 x 1150 x 1660	1450	72
ВК-75 - 7(8/10/12)	7 / 8 /10 / 12	14,0/13,0/11,8/10	75	2000 x 1200 x 1760	1880	72
ВК-90 - 7(8/10/12)	7 / 8 /10 / 12	16,2/15,2/13,6/12,2	90	2200 x 1350 x 1860	2000	72
ВК-110 - 7(8/10/12)	7 / 8 /10 / 12	20,8/20,1/17,5/14,6	110	2600 x 1450 x 2000	2800	75
ВК-132 - 7(8/10/12)	7 / 8 /10 / 12	24,0/23,2/20,3/17,7	132	2600 x 1450 x 2000	3100	75
ВК-160 - 7(8/10/12)	7 / 8 /10 / 12	26,5/25,5/22,3/19,7	160	2800 x 1700 x 2400	3600	75
ВК-185 - 7(8/10/12)	7 / 8 /10 / 12	32,0/29,0/26,0/22,0	185	2800 x 1700 x 2400	4100	75
ВК-220 - 7(8/10/12)	7 / 8 /10 / 12	38,0/34,3/30,2/26,0	220	3150 x 1850 x 2300	4500	75
ВК-250 - 7(8/10/12)	7 / 8 /10 / 12	42,0/40,5/38,1/34,6	250	3150 x 1850 x 2300	5000	82
ВК-280 - 7(8/10/12)	7 / 8 /10 / 12	52,0/48,5/44,5/42,5	280	3150 x 1850 x 2300	5500	82
ВК-315 - 7(8/10/12)	7 / 8 /10 / 12	56,2/55,5/51,0/45,0	315	4200 x 2250 x 2350	9200	84
ВК-355 - 7(8/10/12)	7 / 8 /10 / 12	64,2/61,9/55,5/51,0	355	4200 x 2250 x 2350	9500	84
ВК-400 - 7(8/10/12)	7 / 8 /10 / 12	73,0/67,0/61,9/56,2	400	4200 x 2250 x 2350	9800	84

Преимущества винтовых компрессоров BERG COMPRESSORS:

- Высокая энергоэффективность, высокая надежность даже в очень сложных климатических условиях, низкий уровень шума и экологическая безопасность, компактность, простота обслуживания и эксплуатации, увеличенные до 4 000 моточасов межсервисные интервалы, длительный срок службы подшипников, высокое качество сжатого воздуха, трехступенчатая сепарация воздушно-масляной смеси, содержание масла не более 3ppm, отсутствие вибраций и совершенство конструкции, позволяющее устанавливать компрессоры Berg на ровный пол (специальный фундамент не требуется), впускной клапан высокой надежности управляющий оборудованием, сокращает рассеивание энергии (продолжительность его службы более 2 млн. циклов);
- Контрольно-измерительные приборы Schneider Electric обеспечивают длительную, стабильную и надежную работу, радиатор компрессора, изготовленный из алюминия, снижает температуру сжатого воздуха (не более +12ºС по сравнению с температурой на входе). Это уменьшает нагрузку на осушитель воздуха, если он бдудет необходим в дальнейшем, и обеспечивает его оптимальный режим работы).

Основные комплектующие использованные в компрессорах BERG

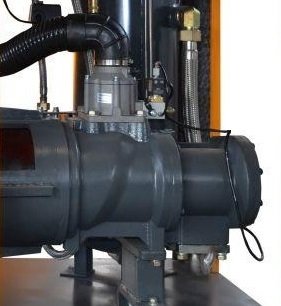

Винтовой блок
   В компрессорах серии ВК используются винтовые блоки признанных лидеров в производстве винтовых блоков, а так же блоки собственной разработки - BERGMAN GMBh. В винтовом блоке BERGMAN применены инновационные разработки:
соотношение количества зубьев винтовых роторов составляет 5:6, что позволяет повысить производительность более чем на 10%, увеличенный диаметр ротора и низкая скорость вращения компрессора дает низкий уровень шума и длительный ресурс, блоки предназначены для постоянной непрерывной работы до 24 часов в сутки в различных условиях эксплуатации;
   Асимметричная конструкция профилей роторов обеспечивает максимальную производительность и эффективность и, как результат, ресурс работы до 100 000 часов. Столь высокий ресурс также обеспечен оптимальным подбором индивидуальной пары винтовой блок – электродвигатель, причём для каждой пары объём блока подобран с запасом, обеспечивающим работу на низких оборотах, что, в свою очередь и даёт заявленный ресурс. Компания Berg располагае более чем тридцатью типоразмерами винтовых блоков, что позволяет обеспечить низкие обороты винтового блока для любого компрессора из всего нашего модельного ряда, который сегодня заканчивается прямоприводным компрессором мощностью 400КВт.

   Маслонаполненные винтовые компрессоры BERG являются проверенным и надежным оборудованием, отвечающим самым высоким стандартам и требованиям вне зависимости от области применения или среды. Они просты в обслуживании, не требуют специальных условий для установки и разработаны для долговременной работы.

  Двигатель компрессора имеет существенный запас по мощности и предназначен для непрерывной работы при высокой температуре окружающей среды. Встроенный контроллер обеспечивает удобный, функциональный и легко воспринимаемый графический  интерфейс пользователя. На LCD-дисплей выводятся текущие параметры работы компрессора, которые при необходимости можно быстро и легко поменять и настроить на полное соответствие текущим потребностям. Контроллер обеспечивает быструю диагностику системы и отображает предупреждение и/или останавливает компрессор, если произошло нарушение условий эксплуатации. Это позволяет свести к минимуму расходы на устранение неисправностей и простой.
   Большой опыт в области производства винтовых компрессорных блоков позволил добиться самых высоких показателей производительности и КПД, что позволяет снизить затраты на получение сжатого воздуха. Для запуска компрессора при отрицательных температурах, до -10⁰С, в каждой модели предусмотрена функция подогрева масла перед запуском компрессора.

Электродвигатель

 Отличительные особенности электродвигателей BERG:
• высокий КПД;
• защита/изоляция IP56
• высокая надежность и длительный срок службы;
• соответствие европейским (DIN/VDE) и международным нормам (IEC/EN);
• защита от перегрева обмоток;
• усиленные подшипниковые узлы;
• повышенная перегрузочная способность;
• низкий уровень шума и вибрации;
• простая эксплуатация и техническое обслуживание

Контроллер BERG
Для управления и контроля работы компрессор оснащен многофункциональным промышленным микропроцессорным блоком управления – контроллером, позволяющим обеспечить работу всего комплекса компрессоров без дополнительных внешних устройств. Пользовательский интерфейс снабжен простыми и понятными кнопками регулирования с индикаторной подсветкой. Состояние компрессора наглядно отображается на жидкокристаллическом дисплее. В дисплее используется система символов и текста с выбором необходимого языка. Контроллер полностью совместим с рядом компьютерных систем, и может дополняться ими, обеспечивая эффективный контроль, управление и анализ. Текущие данные о работе компрессора  (давление, температура, моточасы, время до проведения ТО и др.) могут быть выведены на внешнее устройство по протоколу RS 485.

Основные функции контроллера
- Энергосберегающий режим работы компрессора (запуск электродвигателя по схеме «звезда-треугольник», работа в режимах нагрузка, холостой ход; временное выключение электродвигателя компрессора при отсутствии потребления сжатого воздуха;
- Эффективная защита и аварийный останов компрессора при аварийных ситуациях с индикацией предупреждающих сообщений (в том числе при нарушении фазировки);
- Автоматическая индикация о необходимости проведения осмотра и технического обслуживания;
- Контроль времени наработки при различных режимах работы компрессора и энергонезависимая память о режимах работы, аварийных отключениях и времени проведения ТО;
- Многоуровневая система от несанкционированного доступа к параметрам компрессора.
