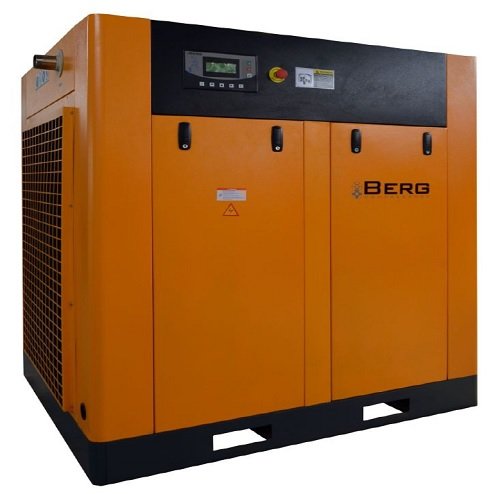

Винтовые компрессоры Berg серии BK-P с ременным приводом

Стационарные винтовые масляные электрические компрессоры Berg серии BK (с ременным приводом)

Производительность: от 0,65 м3/мин до 14 м3/мин (при рабочем давлении 7 бар)

Варианты рабочих давлений: 7 бар, 8 бар, 10 бар, 12 бар

Мощность двигателя: от 4 до 75 кВт

Вариантное исполнение: с частотным приводом

Опции: подогрев масла, при температуре до -10 гр.С (стандартная комплектация для России)

Тип охлаждения: воздушный

Тип привода: ременной

Электроподключение: 380 В/ 3-х фазн./ 50 Гц

модель давление,
бар

производи-

тельность,
м3/мин

мощность,
кВт
габариты,
мм
вес,
кг
уровень
шума Дб
ВК-4P - 7(8/10/12)
7 / 8 /10 / 12
0,65/0,55/0,45/0,4
4,0
 680 х 900 х 970  240 62
ВК-5,5P - 7(8/10/12) 7 / 8 /10 / 12 0,8/0,75/0,65/0,55
5,5
 680 х 900 х 970  250
62
ВК-7,5P - 7(8/10/12) 7 / 8 /10 / 12 1,1/1,0/0,9/0,8 7,5
 680 х 900 х 970  260 65
ВК-11P - 7(8/10/12) 7 / 8 /10 / 12 1,8/1,6/1,4/1,2 11
 950 x 820 x 1100
 380 65
ВК-15P - 7(8/10/12) 7 / 8 /10 / 12 2,4/2,2/2,0/1,7 15
 950 x 820 x 1100  394
65
ВК-18,5P - 7(8/10/12) 7 / 8 /10 / 12 3,0/2,8/2,4/2,0 18,5
1060 x 850 x 1260
 500 68
ВК-22P - 7(8/10/12) 7 / 8 /10 / 12 3,8/3,5/3,1/2,8 22
1060 x 850 x 1260  510 68
ВК-30P - 7(8/10/12) 7 / 8 /10 / 12 5,4/5,0/4,5/3,8 30
1200 x 980 x 1350  695 68
ВК-37P - 7(8/10/12) 7 / 8 /10 / 12 6,6/6,1/5,5/4,8 37
1200 x 980 x 1350  740 68
ВК-45P - 7(8/10/12) 7 / 8 /10 / 12 7,6/7,2/6,5/5,8 45
1000 x 1300 x 1470  920 72
ВК-55P - 7(8/10/12)
7 / 8 /10 / 12 10,3/9,6/8,5/7,6 55
1500 x 1300 x 1700  1180 72
ВК-75P - 7(8/10/12) 7 / 8 /10 / 12 14,0/13,0/11,8/10,0 75
 1750 x 1360 x 1760  1500 72

Преимущества винтовых компрессоров BERG COMPRESSORS:

- Высокая энергоэффективность, высокая надежность даже в очень сложных климатических условиях, низкий уровень шума и экологическая безопасность, компактность, простота обслуживания и эксплуатации, увеличенные до 4 000 моточасов межсервисные интервалы, длительный срок службы подшипников, высокое качество сжатого воздуха, трехступенчатая сепарация воздушно-масляной смеси, содержание масла не более 3ppm, отсутствие вибраций и совершенство конструкции, позволяющее устанавливать компрессоры Berg на ровный пол (специальный фундамент не требуется), впускной клапан высокой надежности управляющий оборудованием, сокращает рассеивание энергии (продолжительность его службы более 2 млн. циклов);
- Контрольно-измерительные приборы Schneider Electric обеспечивают длительную, стабильную и надежную работу, радиатор компрессора, изготовленный из алюминия, снижает температуру сжатого воздуха (не более +12ºС по сравнению с температурой на входе). Это уменьшает нагрузку на осушитель воздуха, если он бдудет необходим в дальнейшем, и обеспечивает его оптимальный режим работы).



Основные комплектующие использованные в компрессорах BERG

Компонент Производитель
1 Винтовой блок

GHH (Германия), Bergman (Германия),

Ally-win (Тайвань), Hanbell (Тайвань)

2 Контроллер BERG (Германия)
3 Впускной клапан
Hoerbiger (Австрия)
4 Электромагнитный клапан
CEME (Италия)
5 Температурный датчик
Hoerbiger (Австрия)
6 Датчик давления
Huba (Швейцария)
7 Эл.двигатель
BERG (Германия), Wonder (Тайвань)
8 Муфта
KTR (Германия)
9 Клапан термостата
VMC (Италия)
10 Электрика
Schneider Electric (Франция)
11 Клапан минимального давления
Hoerbiger (Австрия)
12

Элемент воздушного фильтра

MANN (Германия)
13 Элемент масляного фильтра MANN (Германия)
14 Сепаратор MANN (Германия)
15
Подшипники
SKF (Швеция)



Винтовой блок
   В компрессорах серии ВК используются винтовые блоки признанных лидеров в производстве винтовых блоков, а так же блоки собственной разработки - BERGMAN GMBh. В винтовом блоке BERGMAN применены инновационные разработки:
соотношение количества зубьев винтовых роторов составляет 5:6, что позволяет повысить производительность более чем на 10%, увеличенный диаметр ротора и низкая скорость вращения компрессора дает низкий уровень шума и длительный ресурс, блоки предназначены для постоянной непрерывной работы до 24 часов в сутки в различных условиях эксплуатации;
   Асимметричная конструкция профилей роторов обеспечивает максимальную производительность и эффективность и, как результат, ресурс работы до 100 000 часов. Столь высокий ресурс также обеспечен оптимальным подбором индивидуальной пары винтовой блок – электродвигатель, причём для каждой пары объём блока подобран с запасом, обеспечивающим работу на низких оборотах, что, в свою очередь и даёт заявленный ресурс. Мы располагаем более чем тридцатью типоразмерами винтовых блоков, что позволяет обеспечить низкие обороты винтового блока для любого компрессора из всего нашего модельного ряда, который сегодня заканчивается прямоприводным компрессором мощностью 400КВт.

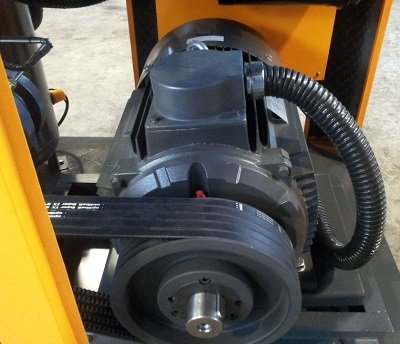

винтовой блок Berg с ременным приводом

   Маслонаполненные винтовые компрессоры BERG являются проверенным и надежным оборудованием, отвечающим самым высоким стандартам и требованиям вне зависимости от области применения или среды. Они просты в обслуживании, не требуют специальных условий для установки и разработаны для долговременной работы.

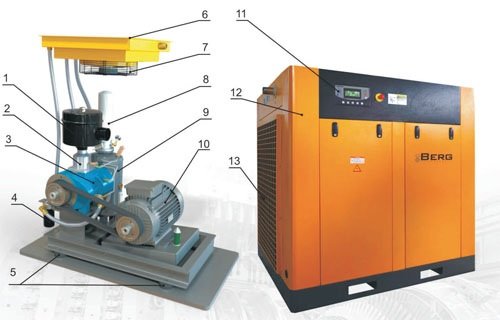

Стандартная комплектация включает в себя:
1. Воздушный фильт
2. Всасывающий воздушный клапан
3. Винтовой блок
4. Масляный фильтр
5. Опора с виброгасящими подушками
6. Сдвоенный радиатор/маслоохладитель
7. Охлаждающий вентилятор
8. Воздушномаслянный сепаратор
9. Маслоотделитель
10. Электродвигатель с защитой уровня IP54, класса F
11. Система управления BERG
12. Звукопоглощающий кожух
13. Панельный фильтр

Комплектация компрессора Berg с ременным приводом

  Двигатель компрессора имеет существенный запас по мощности и предназначен для непрерывной работы при высокой температуре окружающей среды. Встроенный контроллер обеспечивает удобный, функциональный и легко воспринимаемый графический  интерфейс пользователя. На LCD-дисплей выводятся текущие параметры работы компрессора, которые при необходимости можно быстро и легко поменять и настроить на полное соответствие текущим потребностям. Контроллер обеспечивает быструю диагностику системы и отображает предупреждение и/или останавливает компрессор, если произошло нарушение условий эксплуатации. Это позволяет свести к минимуму расходы на устранение неисправностей и простой.
   Большой опыт в области производства винтовых компрессорных блоков позволил добиться самых высоких показателей производительности и КПД, что позволяет снизить затраты на получение сжатого воздуха. Для запуска компрессора при отрицательных температурах, до -100С, в каждой модели предусмотрена функция подогрева масла перед запуском компрессора.

Электродвигатель

 Отличительные особенности электродвигателей BERG:
• высокий КПД;
• защита/изоляция IP56
• высокая надежность и длительный срок службы;
• соответствие европейским (DIN/VDE) и международным нормам (IEC/EN);
• защита от перегрева обмоток;
• усиленные подшипниковые узлы;
• повышенная перегрузочная способность;
• низкий уровень шума и вибрации;
• простая эксплуатация и техническое обслуживание


Контроллер BERG
Для управления и контроля работы компрессор оснащен многофункциональным промышленным микропроцессорным блоком управления – контроллером, позволяющим обеспечить работу всего комплекса компрессоров без дополнительных внешних устройств. Пользовательский интерфейс снабжен простыми и понятными кнопками регулирования с индикаторной подсветкой. Состояние компрессора наглядно отображается на жидкокристаллическом дисплее. В дисплее используется система символов и текста с выбором необходимого языка. Контроллер полностью совместим с рядом компьютерных систем, и может дополняться ими, обеспечивая эффективный контроль, управление и анализ. Текущие данные о работе компрессора  (давление, температура, моточасы, время до проведения ТО и др.) могут быть выведены на внешнее устройство по протоколу RS 485.

Контроллер BERG
Основные функции контроллера
- Энергосберегающий режим работы компрессора (запуск электродвигателя по схеме «звезда-треугольник», работа в режимах нагрузка, холостой ход; временное выключение электродвигателя компрессора при отсутствии потребления сжатого воздуха;
- Эффективная защита и аварийный останов компрессора при аварийных ситуациях с индикацией предупреждающих сообщений (в том числе при нарушении фазировки);
- Автоматическая индикация о необходимости проведения осмотра и технического обслуживания;
- Контроль времени наработки при различных режимах работы компрессора и энергонезависимая память о режимах работы, аварийных отключениях и времени проведения ТО;
- Многоуровневая система от несанкционированного доступа к параметрам компрессора.
