Система абсолютного маслоудаления EcoTec converter (производства Rotorcomp, Германия)

Сжатый воздух, очищенный системой EcoTec converter, содержит не более 0,001мг/м3 масла, и практически является абсолютно безмасляным. Он может быть использован совместно с винтовым компрессором масляного типа в любых областях, где качество сжатого воздуха должно соответствовать нормам DIN 8571-1 и лучше.

Производительность: от 1 до 50 м3/мин

Варианты рабочих давлений: от 4-х до 45-ти бар (до 350 бар - по запросу)

Компания "Биотроф", г.Колпино

Один из реализованных нами проектов по поставке ECO-TEC конвертера модели «ETC-5V»  совместно с винтовым компрессором Renner-Kompressoren RS18,5 в декабре 2011 года (компания "Биотроф", г.Колпино).

По технологии производства пищевых добавок для кормов животных допускается использование только абсолютно безмасляного сжатого воздуха.

подробнее
модель

Макс.

рабочее

давление,

бар

Произво-

дительность,
Нм3/мин

Потребление

энергии при

номинальном

расходе,

кВт ч

Напряже-

ние,

Вольт

Габаритные размеры, мм

Вес, кг

ETC-SV04
16  0,4  0,2 230 700 х 340 х 1400 60
ETC-SV1 16 1  0,50 230 860 х 455 х 1455 140
ETC-SV2 16 2  1,1 400 860 х 455 х 1655 160
ETC-SV5 16 5  2,1 400 1175 х 620 х 1890 360
ETC-SV7 16 7
 2,5 400 1175 х 620 х 1890 410
ETC-SV10 16 10  3,0 400 1630 х 815 х 2100 590
ETC-SV15 16 15  4,5 400 1630 х 880 х 2100 770
ETC-SV20 16 20 6,0
400 1900 х 114 х 2150 900
ETC-SV30 16 30
 9,0 400 1900 х 114 х 2150 1100
ETC-S40 16 40 12,0 400 2200 х 900 х 2240 1500
ETC-S50 16 50 15,0 400 2250 х 900 х2240 1700
ETC/MP/6/45 45 6   230 650 х 462 х1138 150
ETC/MP/12/45 45 12   400 965 х 467 х 1518 150

Назначение:

Удаление из сжатого воздуха индустриального масла, в том числе и других углеводородов (выхлопы автомобилей и промышленных предприятий), содержащихся во всасываемом компрессором воздухе.

Принцип действия:

Превращение масла и других углеводородов во время физико-химического процесса посредством специального катализатора в воду и CO2

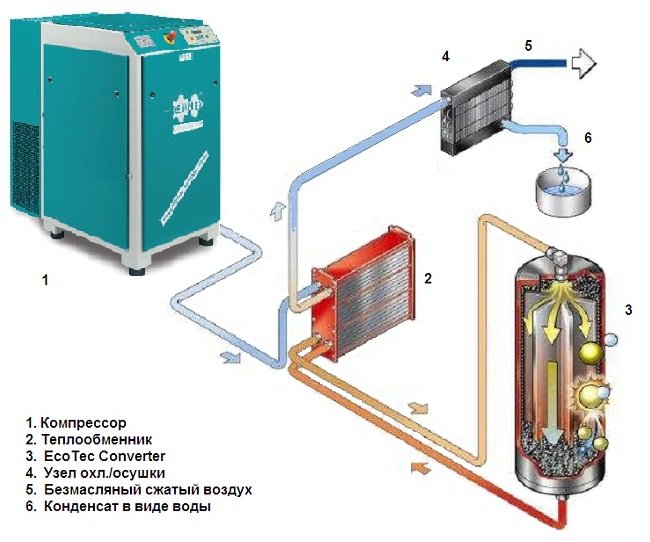

Структурная схема EcoTec converter

EcoTec конвертер устанавливается непосредственно после компрессора, перед осушителем (4). Воздух подогревается в пластинчатом теплообменнике (2) и подается в заполненный катализатором конвертер (3). Необходимая для очистки сжатого воздуха рабочая температура катализатора поддерживается посредством электроподогрева. При протекании через конвертер содержащие в воздухе углероды каталитически окисляются. Очищенный сжатый воздух после прохождения черес систему EcoTec существенно лучше, чем предписываемый по нормам DIN 8573-1, класс 1. Этот высокий стандарт поддерживается в течении всего рабочего срока службы картриджа конвертера (минимум 20.000 рабочих часов)


Результат:

Получаемый очищенный сжатый воздух является технически абсолютно безмасляным, остаточное содержание не превышает 0,001 мг/м3 (в 20 000 раз лучше воздуха, которым мы дышим), и может быть использован в любых областях пищевой и другой промышленности, где требования к сжатому воздуху выше 1 класса по DIN ISO 8573-1.

Преимущества «ECO-TEC converter» в сравнении с безмасляными компрессорами и фильтрами с активированным углем:

- Гарантированный срок службы конвертера при одновременном сохранении качества воздуха на уровне класса 1 по нормам ISO 8573-1 в течение всего эксплуатационного периода - не менее 20.000 рабочих часов.
- Гарантированно безмасляный конденсат - практически качество питьевой воды.
- За счет постоянного окисления и одновременного „обновления“ катализатора исключено текущее ухудшение эффективности работы и качества воздуха.
- Срок службы конвертера не зависит от температуры, влажности воздуха и концентрации масла на входе в компрессор
- 100% эффективность в течение всего срока службы
-  прочие углеводороды, попавшие из окружающей среды, будут также полностью окислены.
- Система «ECO-TEC converter» может применяться для любых типов компрессоров, в том числе с рабочим давлением до 15 бар.

Дополнительные преимущества

- Инвестиции при применении маслозаполненных компрессоров c «ECO-TEC converter» по сравнению с так называемыми безмасляными системами существенно ниже, с тем дополнительным преимуществом, что все углеводороды, попадающие во всасываемый воздух, будут также полностью окислены.
- Система может буть доустановлена в любой момент.
- За счет энергосберегающго типа окислительного процесса (прибл. 5 ватт / м3 / мин) , а также исключения необходимости утилизации отходов данная система обеспечивает себе экологически и экономически уверенную перспективу применения.
- После использования катализатор заново регенерируется, таким образом, общий энергетический и экологический баланс очень эффективный.
- Затраты на техобслуживание очень незначительны, а во время гарантийного эксплуатационного периода их не требуется вовсе. Достаточно зрительного контроля во время периодической инспекции компрессорного агрегата в целом.
