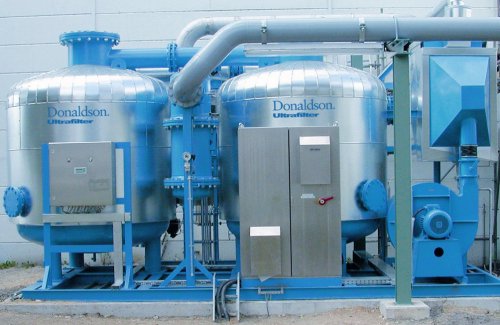

Адсорбционные осушители Donaldson Ultrafilter горячей регенерации
Германия
Серия HRE, для охлаждения адсобента часть потока осушенного воздуха расширяется до атмосферного и поступает на адсорбент. После охлаждения на колонну подаётся давление и колонна, которая находилась на регенерации, начинает работать в фазе адсорбции, а вторая колонна, наоборот, начинает регенерироваться. Средние потери на регенерацию оставляют не более 2%.
Серия HRG, для охлаждения адсорбента, воздух берётся из атмосферы при отключенном электронагревателе и поступает в колонну сверху вниз, совпадая с направлением потока осушённого воздуха. Потери сжатого воздуха отсутствуют.
Серия HRS, для охлаждения адсорбента, воздух берётся из атмосферы при отключенном электронагревателе и поступает в колонну снизу ввверх против направления потока осушенного воздуха. Потери сжатого воздуха отсутствуют.
Производительность: от 375 м3/час до 13 600 м3/час (при рабочем давлении 7бар)
Вариантное исполнение: Электронная система контроля и управления точкой росы Ultraconomy; паровой или водяной теплообменник
Электроподключение: 380В / 3-фазн. / 50 Гц
Максимальное рабочее давление: 16 бар
|
Модель серии HRE, HRG и HRS |
Произво- дительность,
|
Потери на регенерацию, м3/час |
Потребляемая мощноть, кВт |
Габаритные размеры, |
Подсоединение BSP |
|||
| HRE |
HRG HRS |
HRG
|
HRE HRS |
|||||
| 0375 |
375 | 7,5 | 0 | 10,5 | 7,5 | 1430х800х2120 | DN 50 |
|
| 0550 | 550 | 11 |
0 |
11,2 | 11,2 |
1510х985х2340 | DN 50 | |
| 0650 | 650 | 13 |
0 | 11,2 | 11,2 |
1530х1000х2300 | DN 50 | |
| 0850 | 850 | 17 |
0 |
15,0 | 15,0 |
1590х1060х2370 | DN 50 | |
| 1000 | 1000 | 20 |
0 |
19,0 |
15,0 |
1660х1120х2460 | DN 80 |
|
| 1350 | 1350 | 27 |
0 |
20,0 |
20,0 |
1850х1190х2580 | DN 80 | |
| 1650 | 1650 | 33 |
0 |
28,0 |
24,0 |
1850х1340х2660 | DN 80 | |
| 1950 | 1950 |
39 |
0 |
38,0 |
32,5 |
2040х1400х2720 | DN 100 | |
| 2250 | 2250 | 45 |
0 |
38,0 |
32,5 |
2110х1410х2740 | DN 100 | |
| 2750 | 2750 |
55 |
0 |
42,5 |
38,5 |
2260х1460х2790 |
DN 100 | |
| 3500 | 3500 | 70 |
0 |
52,5 |
44,5 |
3380х1890х3060 |
DN 100 |
|
| 4000 | 4000 |
80 |
0 |
67,5 |
52,5 |
3490х1860х3180 | DN 150 |
|
| 5000 | 5000 |
100 |
0 |
86,0 |
71,0 |
3750х1950х3310 | DN 150 | |
| 6000 |
6000 | 120 |
0 |
86,0 |
86,0 |
3880х2170х3460 | DN 150 | |
| 7000 | 7000 |
140 |
0 |
111,0 |
95,0 |
4240х2270х3530 |
DN 150 | |
| 8750 | 8750 |
175 |
0 |
125,0 |
115,0 |
4570х2440х3570 | DN 200 | |
| 10500 | 10500 |
210 |
0 |
153,0 |
135,0 |
4780х2600х3310 | DN 200 | |
| 11500 | 11500 | 230 |
0 | 174,0 |
153,0 |
4970x2750x3350 |
DN 200 |
|
| 13600 | 13600 | 272 |
0 |
196,5 |
177,5 |
5280x2975x3380 |
DN 200 |
|
 |
||||||||
Осушители серии HRE / HRG / HRS — осушители с горячей регенерацией адсорбента. Для регенерации окружающий воздух с помощью воздуходувки, создающей небольшое избыточное давление, подаётся на электронагреватель, а затем пропускается через осушаемый адсорбент для регенерации и выбрасывается в атмосферу. Для снижения затрат на электроэнергию, электронагреватель может быть заменён или дополнен паровым или водяным теплообменником, или использовать горячий воздух с последней ступени сжатия турбокомпрессора.
Экономичное решение для глубокой осушки воздуха. Адсорбционные осушители с горячей регенерацией адсорбента позволяют значительно уменьшить или полностью исключить потери сжатого воздуха на регенерацию. Законченная система с внешним источником тепла для регенерации работает в непрерывном полностью втоматическом режиме. Система с тепловой регенерацией состоит из двух параллельно соединенных емкостей, работающих попеременно в режимах адсорбции и регенерации. Высокоэффективные осушители с горячей регенерацией работают в диапазоне от 375 до 13600 нм3/ч , производя воздух высокого качества и требуемой точки росы. Применение метода тепловой регенерации вместе с длительным циклом адсорбции позволяет полностью спользовать поглотительную емкость адсорбента.

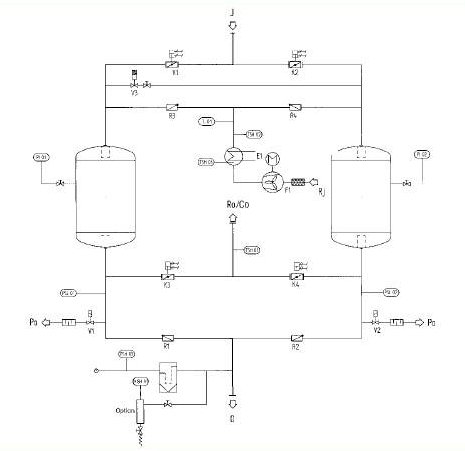

Принцип работы:
Сжатый воздух поступает в на вход осушителя (J) через поворотный кран (К1) и газовый диффузор, затем подается в адсорбционную колонну (1) для дальнейшего осушения, при котором достигается требуемая точка росы. После этого осушенный воздух через обратный клапан (R3) и выход осушителя (O) поступает в пневмосеть для дальнейшего использования. Пока одна колонна осуществляет процесс адсорбции, другая находится на регенерации. Для регенерации давление в колонне снижается до атмосферного посредством открытия клапана V2. Через воздуходувку нагнетается атмосферный воздух, который затем проходит через электронагреватель (Е1) и подается на адсорбент для регенерации.
Регенерирующий воздух затем выбрасывается из системы через поворотный кран (К4) и выход для регенерирующего воздуха (Ro). Для охлаждения поток атмосферного воздуха подается при выключенном нагревателе (Е1). Воздух проходит сверху вниз вдоль адсорбента, а затем через поворотный кран К4 выбрасывается в атмосферу. После охлаждения поворотный клапан (K4), стоящий на выходе регенерирующего потока, закрывается и колонна встает в режим stand-by.
При срабатывании таймера (через 6 часов после начала регенерации) клапаны осушителя пневматически переключаются, и процесс адсорбции начинает происходить в регенерированной колонне, а вторая колонна, наоборот, начинает регенерироваться.
