Магистральные фильтры для сжатого воздуха SMC
Фильтры и сепараторы SMC (производства Японии) делятся на несколько основных категорий:
AFF – магистральные фильтры, степень очистки 3 микрон;
AMG – Водоотделители (ловушки конденсата) удаление влаги до 99%;
AM – микрофильтры, степень очистки 0,3 микрон;
AMD – субмикрофильтры, степень очистки 0,01 микрон;
AMH - субмикрофильтры с предфильтром, степень очистки 0,01 микрон;
AME - фильтры сверхтонкой очистки, степень очистки масла до 0,01 мг/м3
AMF - фильтры-запахопоглотители
Этапы очистки сжатого воздуха:

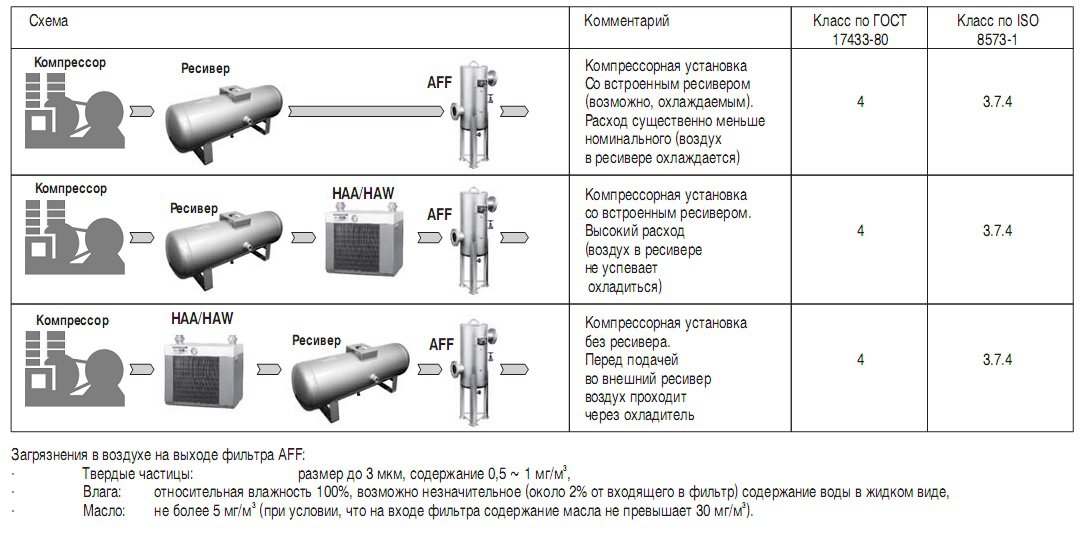

I этап: Рекомендуемая схема подготовки сжатого воздуха SMC после компрессора
Воздух, выходящий из компрессора, должен охлаждаться. Это может происходить естественным путем или с помощью специальных охладителей (серии HAA, HAW). Только после этого имеет смысл пропускать воздух через магистральный фильтр. В противном случае значительная часть воды и масла, находящаяся в парообразном состоянии, беспрепятственно пройдет через фильтр, а при дальнейшем охлаждении воздуха конденсируется в магистрали, образуя загрязнения.

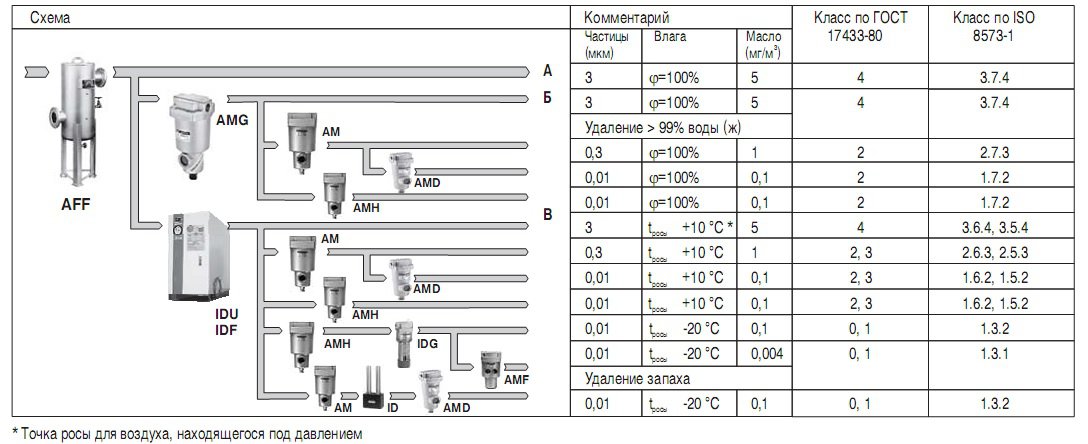

II этап: Рекомендуемая схема подготовки сжатого воздуха SMC на пневмомагистрале
К устройствам магистральной подготовки воздуха предъявляются специальные требования:
-высокие расходные характеристики,
-минимальные потери давления,
-работоспособность в условиях повышенной загрязненности воздуха.

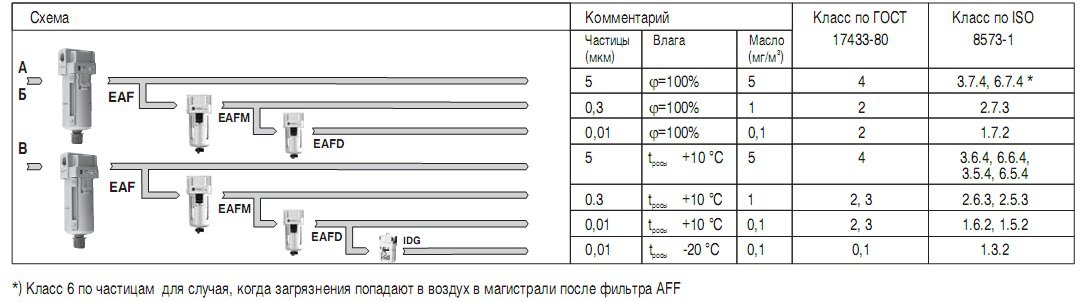

III этап: Рекомендуемая схема подготовки сжатого воздуха SMC местная
Устройства местной подготовки воздуха должны отвечать следующим требованиям:
-компактность размещения,
-возможность объединения в блоки в самых различных комбинациях и наличие соответствующих монтажных принадлежностей,
-простой доступ к каждому элементу для технического обслуживания.
Если все потребители воздуха, подключенные к пневмомагистрали, имеют одинаковые требования к его качеству, целесообразно производить централизованную подготовку воздуха. В этом случае необходимый уровень качества воздуха и маслораспыление обеспечиваются в магистрали, в то время как местная подготовка воздуха ограничивается стандартной фильтрацией и регулированием давления.
И наоборот, если потребители имеют различные требования к качеству воздуха, магистральная подготовка обеспечивает только общий базовый уровень качества. Основная подготовка воздуха выполняется после отвода от магистрали в соответствии с требованиями конкретного потребителя. В этом случае определяющей является местная подготовка воздуха.
Магистральные фильтры (AFF-серия)
Предназначен для удаления из сжатого воздуха твердых частиц, а также водяного и масляного конденсата.
Тонкость фильтрации (3 мкм).
Принцип действия основан на эффекте слияния мелких капель в более крупные в фильтрующем элементе
(явление коалесценции). Образовавшиеся крупные капли стекают на дно резервуара.
Производительность: от 300 литров/мин до 42 000 литров/мин
Варианты рабочих давлений: 0,5-16 бар
Опции: автоматический конденсатоотводчик ; индикатор перепада давления (дифференциальный манометр)
Максимальное рабочее давление: 16 бар
ООО "МАКСИМАТИК" , г.С-Петербург
Один из реализованных нами проектов (октябрь 2015 г - 1 шт и ноябрь 2015 г - 1 шт) по поставке двух холодильных осушителей SMS IDFA8E-23 в роботизированный автмоечный комплекс ООО "МАКСИМАТИК", г.С-Петербург.
подробнееКомпания "Новметалпоставка", г. Великий Новгород
Один из реализованных нами проектов по поставке компрессора Ремеза ВК40Е-8, а также рефрижераторного осушителя SMC IDFA37-E и фильтра SMC AFF 37B-F14-T в апреле 2014 года (компания "Новметалпоставка", г. Великий Новгород).

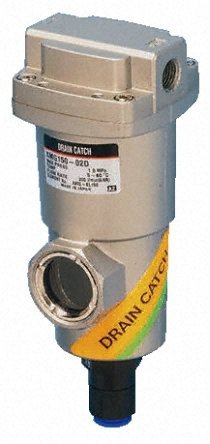

подробнееВодоотделители (AMG-серия)
Предназначен для удаления из сжатого воздуха водяного конденсата, в т. ч. водяного тумана.
Принцип действия основан на эффекте слияния мелких капель в более крупные в фильтрующем элементе (явление коалесценции).
Образовавшиеся крупные капли стекают на дно резервуара.
Удаляет более 99% воды
Производительность: от 300 литров/мин до 12 000 литров/мин
Варианты рабочих давлений: 0,5-16 бар
Опции: автоматический конденсатоотводчик поплавкого типа
Максимальное рабочее давление: 16 бар (для исполнения с опцией Н)
Микрофильтры (AM-серия)
Предназначен для удаления из сжатого воздуха масляного тумана и твердых частиц размером свыше 0.3 мкм.
Высокая пропускная способность
Продолжительный срок службы
Производительность: от 300 литров/мин до 12 000 литров/мин
Варианты рабочих давлений: 5-16 бар
Опции: автоматический конденсатоотводчик поплавкого типа
Максимальное рабочее давление: 16 бар (для исполнения с опцией Н)
Субмикрофильтры (AMD-серия)
Предназначен для финишной очистки сжатого воздуха от масляного тумана и твердых частиц размером свыше 0.01 мкм.
Содержание масла на выходе не более 0.1 мг/норм.м (при насыщении маслом 0.01)
Применяется для защиты прецизионного и измерительного оборудования.
Высокая пропускная способность
Продолжительный срок службы
Производительность: от 200 литров/мин до 12 000 литров/мин
Варианты рабочих давлений: 0,5-16 бар
Опции: автоматический конденсатоотводчик поплавкого типа; дифференциальное реде давления или манометр
Максимальное рабочее давление: 16 бар (для исполнения с опцией Н)
Субмикрофильтры с предфильтром (AMH-серия)
Представляет собой комбинацию из микрофильтра и субмикрофильтра (AM+AMD).
Предназначен для финишной очистки сжатого воздуха от масляного тумана и твердых частиц размером свыше 0.01 мкм.
Содержание масла на выходе не более 0.1 мг/норм.м (при насыщении маслом 0.01)
Экономия средств и монтажного пространства
Высокая пропускная способность
Продолжительный срок службы
Производительность: от 200 литров/мин до 12 000 литров/мин
Варианты рабочих давлений: 0,5-16 бар
Опции: автоматический конденсатоотводчик поплавкого типа; дифференциальное реде давления или манометр
Максимальное рабочее давление: 16 бар (для исполнения с опцией Н)
ООО НППФ "АЛЬЯНС-РЕМ", г.Невинномысск, Ставропольский край
Один из реализованных нами проектов (сентябрь 2015 г) по поставке спирального компрессора Remeza KC3-8-270 Д в ООО НППФ "АЛЬЯНС-РЕМ", г.Невинномысск, Ставропольский край
подробнееФильтр сверхтонкой очистки (AME-серия)
Предназначен для систем очистки сжатого воздуха для чистых помещений медицинского, фармацевтического
или другого назначения, где не допускается наличие в воздухе масляного тумана.
Снижает содержание масла в воздухе до 0.01 мг/м (эквивалентно использованию безмасляного компрессора)
Производительность: от 200 литров/мин до 12 000 литров/мин
Варианты рабочих давлений: 0,5-16 бар
Опции: автоматический конденсатоотводчик поплавкого типа; дифференциальное реде давления или манометр
Максимальное рабочее давление: 16 бар (для исполнения с опцией Н)

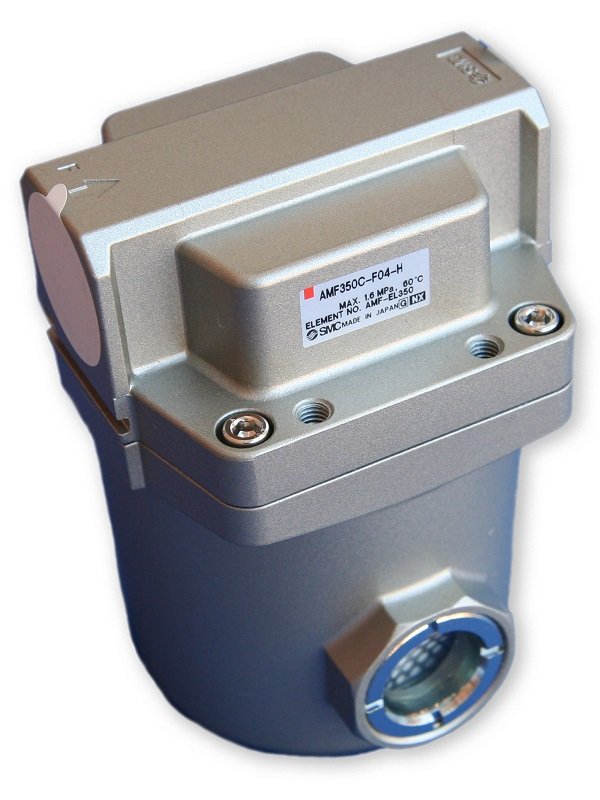

Фильтр - запахопоглотитель (AMF-серия)
Предназначен для использования в пищевой и фармацевтической промышленности, а также для очистки воздуха в системах жизнеобеспечения или в других случаях, когда не допускается наличие в воздухе газообразных примесей.
Снижает содержание масла в воздухе до 0.004 мг/м
Производительность: от 200 литров/мин до 12 000 литров/мин
Варианты рабочих давлений: 0,5-16 бар
Опции: автоматический конденсатоотводчик поплавкого типа; дифференциальное реде давления или манометр
Максимальное рабочее давление: 16 бар (для исполнения с опцией Н)
